Interfejs Modbus RTU do klimatyzacji LG VRF (Multi V) – 1 jednostka

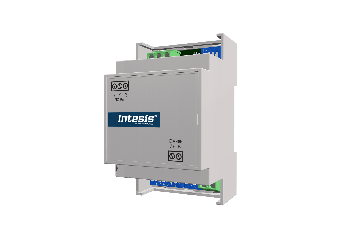

Intesis INMBSLGE001R000 – interfejs klimatyzacji LG do integracji z Modbus RTU

INMBSLGE001R000 wpina jednostkę LG VRF w system nadrzędny pracujący na Modbus RTU. Od strony klimatyzacji podłączasz się do magistrali BYR o długości do 50 m, która nie ma określonej polaryzacji, a od strony instalacji do dwużyłowej magistrali EIA-485. Zasilanie brama pobiera z jednostki klimatyzacji, więc projekt nie wymaga dodatkowego obwodu.

Interfejs pracuje jako serwer Modbus RTU i udostępnia komplet rejestrów: włączenie, tryb pracy, prędkość wentylatora, położenie żaluzji, temperaturę zadana oraz odczyt temperatury odniesienia. Do tego dochodzi status alarmu, kod błędu i licznik godzin pracy przydatny przy serwisie filtrów. Mechanizm Virtual Temperaturę pozwala narzucić jednostce temperaturę z czujnika zewnętrznego podanego po stronie Modbus. Jeśli w tej samej magistrali pracuje pilot przewodowy LG, bramę konfigurujesz jako urządzenie podrzędne.

Najważniejsze funkcje interfejsu INMBSLGE001R000

• Podłączenie do magistrali BYR: połączenie dwużyłowe o długości do 50 m, bez konieczności zachowania polaryzacji
• Serwer Modbus RTU: komunikacja 8N2 lub 8N1, prędkości od 2400 do 115200 bps, domyślnie 9600 bps
• Zasilanie z jednostki AC: brak zewnętrznego zasilacza upraszcza projekt i skraca czas montażu
• Konfiguracja bez komputera: adres Modbus, prędkość, jednostki temperatury i terminacja ustawiane przełącznikami DIP; te same parametry dostępne po Modbus RTU
• Funkcja otwartego okna: kontaktron okienny uruchamia odliczanie do wyłączenia klimatyzatora
• Virtual Temperaturę: korekta temperatury zadanej na podstawie czujnika zewnętrznego po stronie Modbus
• Praca równoległa z pilotem: sterowanie z systemu nadrzędnego i z pilota przewodowego LG działa jednocześnie
• Terminacja magistrali na płycie: rezystor 120 Ω załączany przełącznikiem SW4

Do czego warto zastosować interfejs INMBSLGE001R000?

Interfejs stosuje się tam, gdzie jednostki LG VRF mają być sterowane i nadzorowane z systemu opartego na Modbus RTU.

• Budynki biurowe z systemem BMS obejmującym klimatyzację VRF
• Obiekty handlowe i usługowe z centralnym harmonogramem pracy klimatyzacji
• Instalacje przemysłowe ze sterownikiem PLC lub systemem SCADA jako urządzeniem nadrzędnym
• Modernizacje nadzoru obejmujące istniejące jednostki LG

Pamiętaj o ograniczeniu długości magistrali BYR do 50 m, co w praktyce oznacza montaż bramy blisko jednostki wewnętrznej. Urządzenie montujesz na szynie DIN (uchwyt w zestawie), na ścianie, a w części modeli także wewnątrz jednostki.

Dobierz interfejs do swojej instalacji

INMBSLGE001R000 (poprzednie oznaczenie LG-RC-MBS-1) obsługuje jedna jednostkę wewnętrzna i magistralę BYR. Gdy system nadrzędny pracuje na KNX, odpowiednikiem jest INKNXLGE001R000, a dla większych instalacji KNX dostępne są INKNXLGE016O000 i INKNXLGE064O000 podłączane do jednostki zewnętrznej. Do integracji przez sieć IP i Wi-Fi służy INWMPLGE001R000. Zgodność konkretnego modelu jednostki sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem jednostki i typem pilota, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
