Firma High-Level Technology Systems z Gdańska zakończyła w lutym 2011 projekt sieci ethernetowej realizującej komunikację niskiego poziomu z nadrzędnym systemem zarządzania produkcją w zakładzie przemysłowy z branży spożywczej.

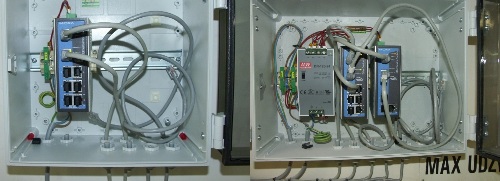

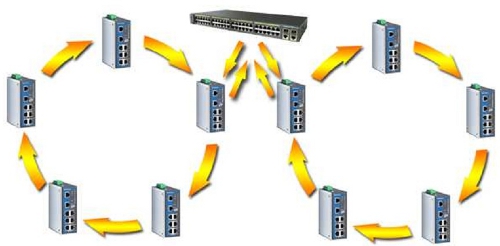

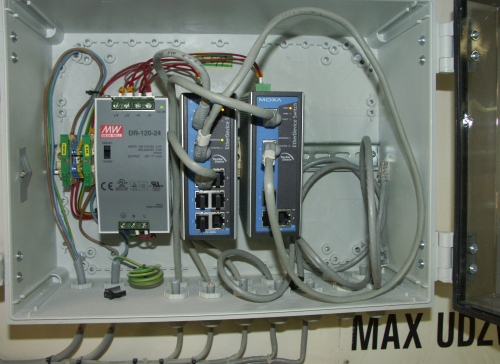

Do budowy sieci wykorzystano m.in. 10 zarządzalnych switchy przemysłowych Moxa typu EDS-408A, 1 urządzenie EDS-405A, jeden switch do szafy Rack 19. Z uwagi na możliwość występowania w środowisku pracy zakłóceń elektromagnetycznych jako medium transmisyjne wykorzystano ekranowany kabel FTP kategorii 5e. Jednym z założeń realizacji sieci było wykorzystanie protokołu redundantnego Moxa Turbo Ring w wersji drugiej. Sieć działająca w zakładzie została podzielona na dwa, niezależne pierścienie, połączone zewnętrznym switchem. Switch zewnętrzny jest połączony z ogólnozakładową siecią komputerową. Do zasilania switchy wykorzystano urządzenia firmy MeanWell. Projekt został zrealizowany pomiędzy grudniem 2010, a lutym 2011.
Numery IP urządzeń Moxa zostały przypisane statycznie, protokół redundancji wybrany jako Turbo Ring v2, urządzenia typu master w obu pierścieniach zostały wybrane automatycznie na podstawie najniższego adresu MAC.
Dane wykonawcy projektu
HLTS
www.hlts.com.pl
