Na każdym, nawet tym największym i najlepiej zabezpieczonym, zdarzają się zaniki napięcia. Przyczyn może być naprawdę wiele, chociażby letnia burza. Całe szczęście projektanci urządzeń automatyki przemysłowej przygotowali się na takie zdarzenie i przygotowali specjalne parametry, rejestry i funkcje, które odpowiednio wyłączą urządzenie w momencie zaniku zasilania oraz poprawnie przywrócą do pracy.
Takie parametry nie ominęły przemienników częstotliwości Elmatic. Na przykładzie modelu EL1000 przedstawię instrukcję o tym, jak sprawić żeby falownik:
- Automatycznie uruchomił się po powrocie zasilania;
- W przypadku awarii zasilania przemiennik odpowiednio zatrzymał pracę silnika.
Użyte komponenty
- Falownik Elmatic EL1000 z silnikiem trójfazowym asynchronicznym,
- Przycisk monostabilny normalnie zamknięty;
- Przewody do podłączenia;
Schemat połączenia

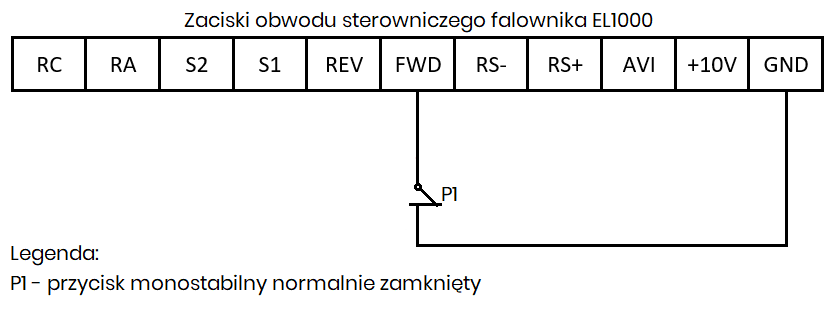

Do automatycznego startu falownika jest niezbędny ciągły sygnał startu. Dlatego wykorzystaliśmy w przykładzie przycisk normalnie zamknięty, który został podłączony do wejścia FWD domyślnie skonfigurowanego na start do przodu.
Konfiguracja automatycznego uruchomienia po powrocie zasilania
Automatyczny powrót do pracy po powrocie zasilania jest domyślnie włączony. Jest tylko jeden warunek – musi być podany:
- ciągły sygnał startu w przypadku podawania sygnału analogowego,
- po powrocie zasilania wysłana komenda startu poprzez komunikację MODBUS.
Niestety, falownik wracając musi dostać sygnał startowy, nawet jeśli ma włączone automatyczne uruchamianie. W tym przypadku ten automat działa jak przyzwolenie na start od razu, gdy zostanie podanie napięcie zasilające.
Za tą wymienioną funkcję odpowiada parametr P416 (ochrona przed uruchomieniem), który przyjąć może 2 wartości:
- 0: Tak
- 1: Nie – wartość domyślna
Ustawienie wartości P416=0 i po podłączeniu FWD i GND spowoduje, że po wyłączeniu zasilania i po ponownym włączeniu napęd nie zadziała. Stanie to się nawet, gdy będzie podany ciągły sygnał startu w chwili podania napięcia. Dopiero po zresetowaniu tego sygnału, napęd ruszy.
Zatrzymanie napędu w przypadku awarii zasilania
Kolejnym parametrem na liście jest parametr P417, czyli wybór działania w przypadku awarii zasilania. Mamy do wyboru 3 opcje:
- 0: Nieaktywne – wartość domyślna
- 1: Zmniejszenie prędkości
- 2: Zatrzymanie awaryjne
Podsumowanie
Funkcja automatycznego uruchomienia przemiennika częstotliwości wiele ułatwia w momencie, gdy wystąpi brak zasilania na zakładzie. Będziemy mogli zapomnieć o włączaniu maszyny, a cały zakład sam powróci do życia zmniejszając tym samym czas postoju. Przy większych zakładach taka mała funkcjonalność może wygenerować bardzo duże zyski.
