Co to jest i jak działa system magazynowania energii?

18.04.2025 Studia przypadków Informacje produktowe
bess
Wizerunek autora
Dariusz Molenda

Czym jest BESS i dlaczego jest kluczowy w transformacji energetycznej?

BESS (Battery Energy Storage System) to system pozwalający gromadzić energię elektryczną w akumulatorach (najczęściej litowo-jonowych) i wykorzystywać ją w momencie, gdy jest najbardziej potrzebna lub najbardziej opłacalna. W dobie rosnącego zapotrzebowania na energię spełnia kilka kluczowych ról:

Stabilizacja sieci

Dzięki możliwości szybkiego dostarczenia (lub pobrania) energii, BESS stabilizuje parametry pracy sieci w obliczu nagłych zmian zapotrzebowania lub generacji z odnawialnych źródeł (np. spadek produkcji wiatrowej).

Optymalizacja kosztów

Magazyn pozwala gromadzić energię w godzinach, gdy jest ona najtańsza, a następnie sprzedawać w momentach szczytowych, gdy cena rośnie. Dla przedsiębiorstw to szansa na wymierne oszczędności.

Integracja odnawialnych źródeł energii (OZE)

BESS pełni rolę bufora przy farmach wiatrowych i fotowoltaicznych – kiedy produkcja przewyższa bieżące potrzeby, nadmiar energii trafia do magazynu, a w okresach niedoboru może być od razu wykorzystany.

Bezpieczeństwo zasilania

W sytuacjach awaryjnych (np. przerwa w dostawie energii z sieci) BESS może w trybie natychmiastowym przejąć zasilanie wybranych odbiorników, chroniąc kluczową infrastrukturę (np. systemy teleinformatyczne czy serwerownie) przed przestojem.

Wraz z postępującą transformacją energetyczną rola BESS rośnie, ponieważ tradycyjne elektrownie węglowe ustępują miejsca zdecentralizowanym źródłom odnawialnym. Magazyny energii stanowią klucz do bezpiecznej i efektywnej integracji OZE w nowoczesnym modelu energetycznym.

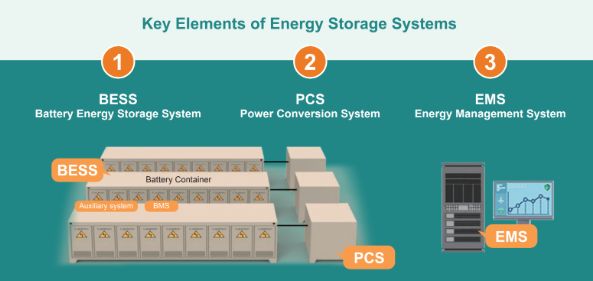

Kluczowe elementy systemu magazynowania energii

Systemy magazynowania energii składają się z trzech głównych komponentów, które ściśle ze sobą współpracują:

BESS (Battery Energy Storage System)

Kontenery z akumulatorami (obecnie dominują baterie litowo-jonowe, ale w niektórych projektach wykorzystuje się także baterie przepływowe czy sodowo-jonowe).

Wewnątrz kontenerów działają systemy pomocnicze (auxiliary system), m.in. klimatyzacja, wentylacja, systemy przeciwpożarowe czy monitoring środowiskowy (temperatura, wilgotność).

BMS (Battery Management System)

 Jest nieodłączną częścią BESS. Jego zadanie to:

  • Monitorowanie parametrów baterii (temperatura, stan naładowania, napięcie).
  • Dbanie o bezpieczeństwo (wykrywanie przegrzania, przeciążenia).
  • Optymalizacja ładowania/rozładowania oraz bilansowanie ogniw (wyrównywanie poziomu naładowania, aby przedłużyć żywotność akumulatorów).

PCS (Power Conversion System)

Jest odpowiedzialny za konwersję prądu stałego (DC), wychodzącego z baterii, na prąd przemienny (AC) odpowiedni do zasilania urządzeń lub sieci elektroenergetycznej.

Otrzymuje sygnały z EMS, regulując przepływ energii i zachowując przy tym właściwe parametry sieci (częstotliwość, napięcie).

Dla inżynierów i operatorów kluczowe jest, aby PCS był kompatybilny z obowiązującymi standardami i protokołami komunikacji, a także aby zapewniał wysoką efektywność konwersji (mniejsze straty energii).

EMS (Energy Management System)

Pełni rolę nadrzędną: gromadzi informacje o stanie akumulatorów, zapotrzebowaniu na energię, cenach rynkowych czy prognozach pogody (jeśli system jest połączony z OZE).

Na podstawie tych danych decyduje, kiedy magazyn energii ma się ładować, a kiedy oddawać energię.

W wielu projektach EMS zostaje zintegrowany z systemami SCADA, co pozwala operatorom na bieżąco obserwować pracę magazynu w czasie rzeczywistym, gromadzić dane i reagować na ewentualne anomalie.

W praktyce kluczowe jest, aby wszystkie trzy komponenty współdziałały płynnie – to właśnie spójność BESS, PCS i EMS decyduje o skuteczności i bezpieczeństwie całego systemu.


Jak działa BESS? Integracja i komunikacja w systemie

Dla inżynierów sieci OT i specjalistów teleinformatycznych szczególnie ważne jest zrozumienie, w jaki sposób te elementy się komunikują.

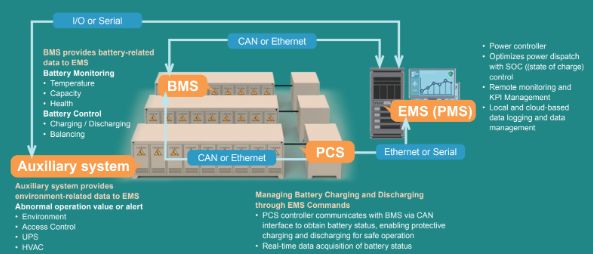

Schemat komunikacji:

Obraz zawierający tekst, zrzut ekranu

Opis wygenerowany automatycznie

BMS ↔ EMS

BMS dostarcza do EMS dane o kondycji baterii: temperaturze, stanie naładowania (SOC), napięciu, prądzie czy ewentualnych alarmach.

EMS, bazując na tych informacjach, decyduje o intensywności ładowania/rozładowania, aby nie przekroczyć bezpiecznych parametrów pracy akumulatorów.

Popularne protokoły i interfejsy: CAN, RS485, Ethernet, w zależności od skali i architektury systemu.

EMS ↔ PCS

EMS wydaje polecenia PCS dotyczące mocy oddawanej do sieci lub pobieranej do ładowania baterii.

PCS musi precyzyjnie regulować parametry wyjściowe (napięcie, częstotliwość), by zapewnić zgodność z wymogami sieci.

Komunikacja często wykorzystuje standardy przemysłowe, takie jak Modbus (TCP lub RTU), DNP3 czy protokoły dedykowane producenta.

Auxiliary system ↔ EMS

Różne urządzenia pomocnicze (HVAC, UPS, czujniki warunków środowiskowych, system przeciwpożarowy) przesyłają do EMS informacje o warunkach panujących w kontenerze czy otoczeniu.

W razie wykrycia anomalii (np. wzrost temperatury) EMS może podjąć działania zapobiegawcze, np. przerwać ładowanie i uruchomić dodatkową wentylację lub ogłosić alarm operatorom.

Niezależnie od rodzaju protokołów, kluczowe jest wdrożenie odpowiednich rozwiązań cyberbezpieczeństwa (np. szyfrowanie komunikacji, segmentacja sieci), aby uniemożliwić nieautoryzowany dostęp do systemów sterowania.

Kształt

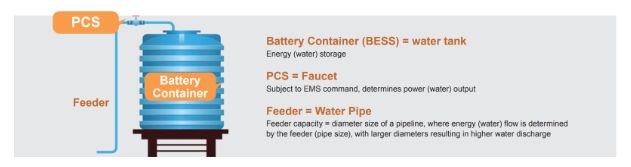

Metafora zbiornika – prosty sposób na zrozumienie BESS

Dla osób mniej zaznajomionych z technicznymi szczegółami BESS przydatne jest odniesienie do prostego porównania:

BESS (kontener baterii) = zbiornik na wodę
Baterie gromadzą „wodę” (czyli energię). Im większy zbiornik (pojemność baterii wyrażona w MWh), tym więcej energii możemy przechować.

PCS = kran
To element sterujący przepływem: reguluje, jak dużo „wody” wypływa (lub wpływa) w danym momencie. Podobnie PCS steruje mocą (MW) ładowania i rozładowania.

Feeder = rura
Średnica rury (moc przyłącza) decyduje, jak szybko możemy napełnić lub opróżnić „zbiornik” – czyli z jaką maksymalną mocą (MW) system może oddawać lub pobierać energię.



Ta metafora pomaga zobrazować, że magazynowanie energii to nie tylko kwestia pojemności, ale i możliwości szybkiej zmiany przepływu energii w zależności od bieżącego popytu lub warunków rynkowych.


Co oznacza MWh w kontekście magazynów energii?

Megawatogodzina (MWh) to jednostka określająca ilość energii, którą można zmagazynować bądź zużyć w ciągu jednej godziny przy mocy równej 1 MW. W kontekście BESS:

Jeśli system ma pojemność 240 MWh i moc 60 MW, oznacza to, że może pracować ze swoją maksymalną mocą (60 MW) przez 4 godziny (60 MW × 4 h = 240 MWh).

Ten sam magazyn przy mniejszej mocy (np. 30 MW) jest w stanie zasilać odbiorniki przez 8 godzin.

W praktyce przekłada się to na dużą elastyczność użytkowania – w zależności od potrzeb można szybko oddać energię do sieci (np. przy nagłym niedoborze) lub wydłużyć czas dostaw (przy częściowym obciążeniu).

Przykładowy scenariusz:

Zakład przemysłowy posiada magazyn 40 MWh z mocą 10 MW. W godzinach szczytu (np. rano, kiedy pracownicy uruchamiają maszyny) potrzebuje maksymalnej mocy przez 2–3 godziny. BESS może wtedy oddawać 10 MW, „spłaszczając” pik zapotrzebowania i obniżając koszty energii.

Poza szczytem zakład może ponownie ładować baterie, jeśli w tych godzinach energia jest tańsza, a ewentualny spadek zapotrzebowania w sieci można zagospodarować.


Znaczenie danych w systemach BESS

W systemach BESS dane odgrywają kluczową rolę w utrzymaniu efektywności i bezpieczeństwa. Producent lub dostawca baterii określa m.in. optymalny zakres temperatur, dopuszczalne stany naładowania (SOC) czy maksymalną liczbę cykli ładowania i rozładowania. Aby spełnić te założenia:

  • BMS nieustannie monitoruje parametry baterii, porównując je z założonymi normami.
  • EMS wykorzystuje zebrane dane, aby planować odpowiednie profile ładowania i rozładowania, chroniąc żywotność akumulatorów i minimalizując ryzyko awarii.
  • Analiza trendów i predykcyjne utrzymanie ruchu (Predictive Maintenance) pozwalają wychwycić wczesne oznaki degradacji baterii bądź problemów z infrastrukturą towarzyszącą.

W sytuacji, gdy w jednym miejscu pracuje wiele kontenerów bateryjnych, spójna i niezawodna łączność danych jest absolutnie niezbędna dla skutecznego zarządzania całą instalacją.

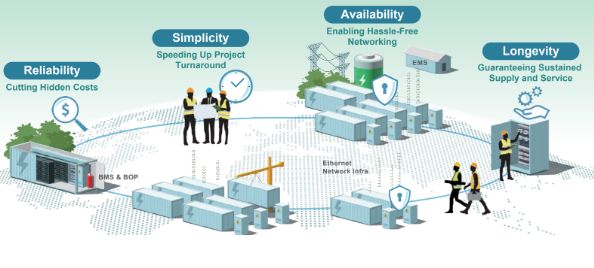

Data connectivity – 4 wyzwania w komunikacji BESS

Wraz z rozwojem BESS, rośnie też znaczenie stabilnej i bezpiecznej łączności sieciowej. Operatorzy coraz częściej wskazują na cztery główne wyzwania w tym obszarze:

Reliability (Niezawodność)

Utrata łączności może skutkować brakiem aktualnych danych o stanie akumulatorów lub niemożnością zdalnego sterowania systemem, prowadząc do niekontrolowanych przerw w pracy.

Simplicity (Prostota)

Im bardziej złożony staje się system (np. setki modułów baterii, różnorodne protokoły), tym wyższe ryzyko błędów i trudniejsze zarządzanie infrastrukturą. Dążenie do uproszczenia oraz standaryzacji pomaga przyspieszyć wdrożenia i ograniczyć koszty.

Availability (Dostępność)

Niezawodna łączność w czasie rzeczywistym jest konieczna, aby szybko reagować na zmiany zapotrzebowania w sieci czy stany awaryjne w samym magazynie energii. Wysoka dostępność sieci to również ciągłość operacji i minimalizacja strat.

Longevity (Długowieczność)

BESS to inwestycja na wiele lat. Wymaga to stabilnej infrastruktury sieciowej, która przetrwa równie długo jak magazyny energii i będzie zdolna do obsługi rosnących potrzeb w przyszłości (np. aktualizacji EMS, nowych protokołów).


Rola rozwiązań Moxa w BESS

Urządzenia i rozwiązania Moxa pełnią kluczową rolę w systemach BESS, zapewniając nie tylko niezawodną łączność przemysłową, ale także bezpieczeństwo, skalowalność i długoterminową stabilność całej infrastruktury. Pozwala to efektywnie integrować i zarządzać magazynami energii, minimalizować ryzyko awarii oraz optymalizować koszty eksploatacji.

W obliczu dynamicznego rozwoju rynku BESS, kompleksowa oferta Moxa – obejmująca switche Ethernet, konwertery protokołów, routery zabezpieczające czy komputery brzegowe – pozwala elastycznie dostosowywać się do różnorodnych wymagań projektów magazynowania energii.

Dowiedz się więcej o naszych rozwiązaniach na dedykowanej stronie.


Podsumowanie: dlaczego BESS to przyszłość energetyki?

Systemy magazynowania energii BESS stanowią fundament nowoczesnej energetyki, umożliwiając skuteczną integrację odnawialnych źródeł, stabilizację sieci oraz optymalizację kosztów. Ich efektywne wdrożenie opiera się na:

  • Właściwej architekturze i współdziałaniu BESS, PCS i EMS – pozwala to na bezpieczne, elastyczne i wydajne zarządzanie energią.
  • Sprawnej komunikacji i analizie danych – nieustanny monitoring zapewnia bezpieczeństwo ogniw, a także umożliwia predykcyjne utrzymanie ruchu.
  • Solidnej łączności sieciowej (data connectivity) – niezawodność, prostota, dostępność i długowieczność infrastruktury są kluczowe, by system BESS pracował stabilnie przez lata.

W miarę dalszego rozwoju rynku BESS i postępującej transformacji energetycznej, zagadnienia związane z sieciami OT, cyberbezpieczeństwem i zaawansowaną analityką danych będą nabierać coraz większego znaczenia. Te tematy będą przedmiotem kolejnych artykułów, które przybliżą praktyczne wskazówki dotyczące projektowania, eksploatacji i utrzymania zaawansowanych magazynów energii.
