Wstęp
Rockwell Automation to globalny lider w dziedzinie automatyki przemysłowej, oferujący kompleksowe rozwiązania dla różnych sektorów przemysłu. W skład jego portfolio wchodzą renomowane marki, takie jak Allen-Bradley (sterowniki i komponenty automatyki), Guardmaster (systemy bezpieczeństwa) oraz FactoryTalk (oprogramowanie do wizualizacji i zarządzania procesami). W tym artykule krótko przedstawiamy kluczowe elementy tego portfolio oraz ich zastosowania.
Sterowniki PLC Micro800
Sterowniki Micro800 oferują szeroki zakres możliwości rozbudowy, intuicyjne programowanie w CCW, komunikację Ethernet/IP oraz zgodność z wieloma urządzeniami wykonawczymi. To idealne rozwiązanie dla aplikacji OEM i automatyzacji maszyn. Aby lepiej zrozumieć potencjał tej serii, warto przyjrzeć się bliżej jej najważniejszym cechom. Zaliczają się do nich m.in.:
 |
Elastyczność zastosowań - Rodzina Micro800 sprawdza się zarówno w prostych aplikacjach maszynowych, jak i bardziej złożonych projektach z ruchem i komunikacją. Dzięki modularnej budowie i pluginom, jeden sterownik może spełniać wiele funkcji w różnych projektach – bez zmiany platformy. |
 |
Bezpłatne oprogramowanie CCW - Connected Components Workbench to darmowe środowisko do konfiguracji i programowania sterowników, paneli HMI i napędów. Umożliwia łatwe tworzenie projektów bez konieczności kupowania licencji – wszystko w jednej aplikacji. |
 |
Darmowe wsparcie techniczne - Rodzina Micro800 sprawdza się zarówno w prostych aplikacjach maszynowych, jak i bardziej złożonych projektach z ruchem i komunikacją. Dzięki modularnej budowie i pluginom, jeden sterownik może spełniać wiele funkcji w różnych projektach – bez zmiany platformy. |
 |
3 języki programowania - Micro800 wspiera trzy standardowe języki: Ladder Diagram (LD), Structured Text (ST) i Function Block Diagram (FBD). Dzięki temu każdy inżynier może pracować w preferowanym stylu programowania – zgodnie ze standardem IEC 61131-3. |
Rodzina Micro800 obejmuje różne modele sterowników, które pozwalają dobrać konfigurację odpowiednią do skali i złożoności aplikacji. Zaprezentowane zostały w poniższej tabeli.

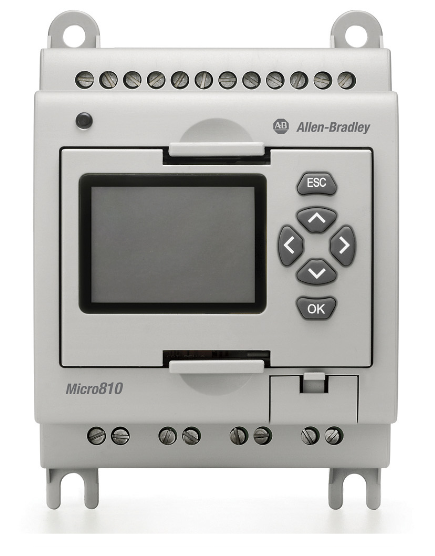

Najprostszy model z serii, funkcjonalnie zbliżony do inteligentnego przekaźnika czasowego. Idealny do prostych aplikacji, w których wymagane jest kilka wejść/wyjść, zegar czasu rzeczywistego (RTC) oraz możliwość łatwej parametryzacji bez programowania. Sprawdza się np. w automatyce budynkowej czy lokalnym sterowaniu maszyn pomocniczych.

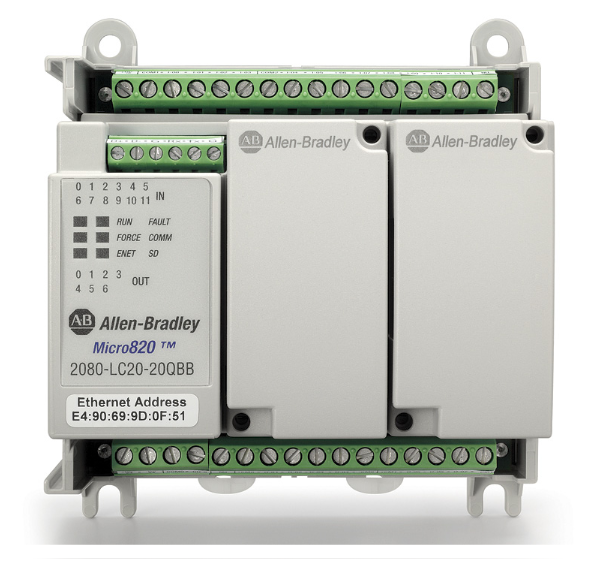

Kompaktowy sterownik z portem Ethernet i możliwością podłączenia modułów analogowych oraz kart SD. Idealny do prostych aplikacji wymagających zdalnej komunikacji i podstawowego logowania danych.

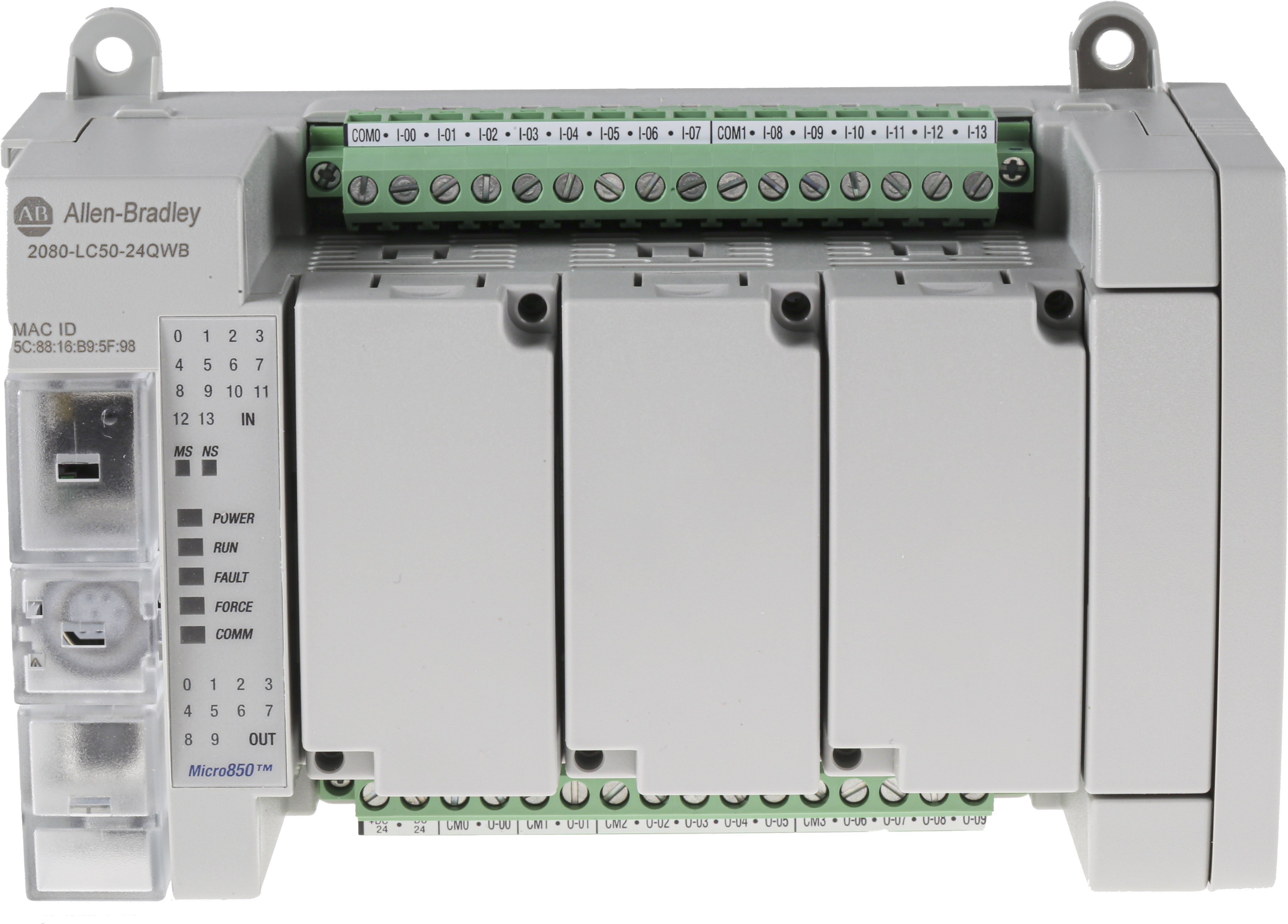

Wszechstronny model z dużą liczbą I/O, obsługą modułów rozszerzeń i wieloma interfejsami komunikacyjnymi (Ethernet, RS232/485). Zapewnia elastyczność w projektowaniu średnich i bardziej złożonych aplikacji maszynowych.

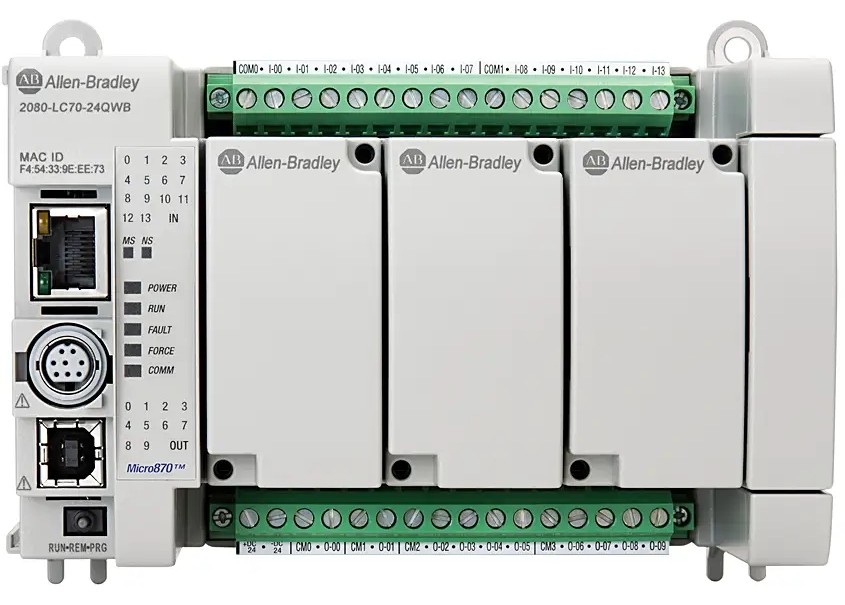

Najbardziej rozbudowany sterownik w rodzinie Micro800 – zaprojektowany do dużych aplikacji z wieloma modułami I/O i zaawansowaną logiką. Obsługuje do 8 modułów rozszerzeń i pozwala na skalowalność bez zmiany platformy.
Plug-iny i moduły rozszerzeń
 |
Plug-iny Micro800 to sprzętowa forma rozszerzeń funkcjonalnych, które instalujesz bezpośrednio na PCB sterownika – bez potrzeby stosowania zewnętrznych modułów I/O ani dodatkowej magistrali. Dzięki temu redukujesz liczbę komponentów w szafie sterowniczej, upraszczasz okablowanie i skracasz czas uruchomienia. Każdy z pluginów integruje się natywnie ze sterownikiem, co eliminuje potrzebę konfiguracji przez dedykowane narzędzia diagnostyczne czy osobne zasilanie, jak bywa w wielu konkurencyjnych rozwiązaniach. W odróżnieniu od wielu typowych PLC, Micro800 z plug-inami pozwala na personalizację sterownika bez zmiany jego rozmiaru i bez płacenia za funkcje, których nie wykorzystasz — to modularność w najlepszym, praktycznym wydaniu. |
Moduły komunikacyjne pozwalają na rozszerzenie sterowników Micro800 o dodatkowe interfejsy transmisji danych:
-
2080-DNET20 – Skaner DeviceNet® dla maks. 20 węzłów.
-
2080-SERIALISOL – Izolowany port RS-232/RS-485, z obsługą Modbus RTU/ASCII.
Moduły analogowe umożliwiają sterownikom Micro800 pomiar i generowanie sygnałów analogowych:
-
2080-IF2 – 2 wejścia analogowe, napięcie/prąd, nieizolowane, unipolarne.
-
2080-IF4 – 4 wejścia analogowe, napięcie/prąd, nieizolowane, unipolarne.
-
2080-OF2 – 2 wyjścia analogowe, napięcie/prąd, nieizolowane, unipolarne.
Moduły cyfrowe rozszerzają liczbę wejść i wyjść binarnych w sterownikach Micro800:
-
2080-IQ4 – 4 wejścia cyfrowe, 12/24 V DC, typ sink/source.
-
2080-IQ4OB4 – 4 wejścia + 4 wyjścia cyfrowe, 12/24 V DC, wejścia sink/source, wyjścia source.
-
2080-IQ4OV4 – 4 wejścia + 4 wyjścia cyfrowe, 12/24 V DC, wejścia sink/source, wyjścia sink.
-
2080-OB4 – 4 wyjścia cyfrowe, 12/24 V DC, typ source.
-
2080-OV4 – 4 wyjścia cyfrowe, 12/24 V DC, typ sink.
-
2080-OW4I – 4 wyjścia przekaźnikowe, AC/DC, izolowane.
Moduły specjalistyczne rozszerzają funkcje sterowników Micro800 o zaawansowane możliwości pomiarowe i sterujące:
-
2080-TC2 – 2 wejścia dla termopar, nieizolowane.
-
2080-RTD2 – 2 wejścia dla czujników RTD, nieizolowane.
-
2080-MEMBAK-RTC – Moduł pamięci z RTC, 1 MB.
-
2080-MEMBAK-RTC2 – Rozszerzony moduł pamięci z RTC, 4 MB.
-
2080-TRIMPOT6 – 6 wejść potencjometrycznych (trimpoty) dla regulacji analogowej.
-
2080-MOT-HSC – Moduł licznika szybkiego (HSC) do aplikacji impulsowych.
 |
Moduły rozszerzeń serii 2085 stanowią naturalne rozwinięcie możliwości sterowników Micro850 i Micro870, zapewniając większą skalowalność systemu przy zachowaniu wysokiej przejrzystości architektury sprzętowej. Montowane bezpośrednio po prawej stronie jednostki centralnej, pozwalają na szybkie zwiększenie liczby wejść/wyjść cyfrowych i analogowych oraz dodanie funkcji specjalistycznych — bez potrzeby stosowania zewnętrznych systemów I/O czy dodatkowej magistrali komunikacyjnej. W odróżnieniu od kompaktowych plug-inów, moduły 2085 oferują znacznie większe możliwości rozbudowy i lepszą czytelność w warunkach serwisowych. Ich konstrukcja została zaprojektowana z myślą o większych aplikacjach, gdzie elastyczność projektowa i miejsce w szafie sterowniczej są równie ważne jak dostęp do pełnej diagnostyki i zgodność z normami przemysłowymi. To rozwiązanie docenią integratorzy i konstruktorzy maszyn, którzy poszukują modułowego systemu, łatwego w utrzymaniu i rozwijalnego w czasie — bez kompromisów w zakresie funkcjonalności, niezawodności czy czasu wdrożenia. |
Moduły dyskretne umożliwiają rozszerzenie liczby wejść i wyjść cyfrowych w sterowniku. Dostępne są wersje z wejściami AC/DC, wyjściami tranzystorowymi i przekaźnikowymi, a także kombinacje 8-, 16- i 32-kanałowe.
Moduły analogowe służą do pomiaru i generowania sygnałów napięciowych lub prądowych. Oferują precyzyjne przetwarzanie sygnałów z czujników lub sterowanie urządzeniami analogowymi.
Moduły specjalistyczne obejmują wejścia temperaturowe RTD/termoparowe, moduły zasilające oraz elementy kończące magistralę rozszerzeń. Wspierają aplikacje wymagające zaawansowanego przetwarzania i integracji.
Napędy Rockwell
Napędy od Rockwell Automation to uniwersalne i niezawodne rozwiązania do automatyki maszyn. Wspierają komunikację Ethernet/IP bez potrzeby stosowania dodatkowych bramek, co znacząco upraszcza integrację.
- PowerFlex to idealny wybór do aplikacji prędkościowych – wentylatorów, transporterów czy pomp – oferując funkcje STO, rampy przyspieszenia, obsługę różnych trybów start/stop i oszczędność miejsca w szafie.
- Kinetix zapewnia precyzyjne pozycjonowanie, szybkie indeksowanie i możliwość pracy w różnych trybach – bez konieczności stosowania dużego systemu serwonapędowego. Świetnie sprawdza się w dynamicznych maszynach pakujących, podajnikach, układach pick&place.
Wszystkie napędy konfigurujesz spójnie w jednym środowisku, z dostępem do gotowych bloków funkcyjnych i pełnej diagnostyki. To oszczędność czasu przy wdrożeniu i mniej problemów przy serwisie.

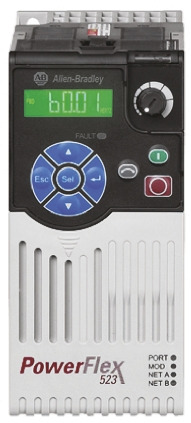

PowerFlex 523 to kompaktowy i ekonomiczny falownik zaprojektowany z myślą o szybkiej instalacji i prostej obsłudze. Oferuje podstawowe funkcje sterowania prędkością silników 3-fazowych, idealnie sprawdzając się w standardowych aplikacjach takich jak przenośniki, wentylatory czy mieszadła, gdzie liczy się niezawodność i niski koszt wdrożenia.

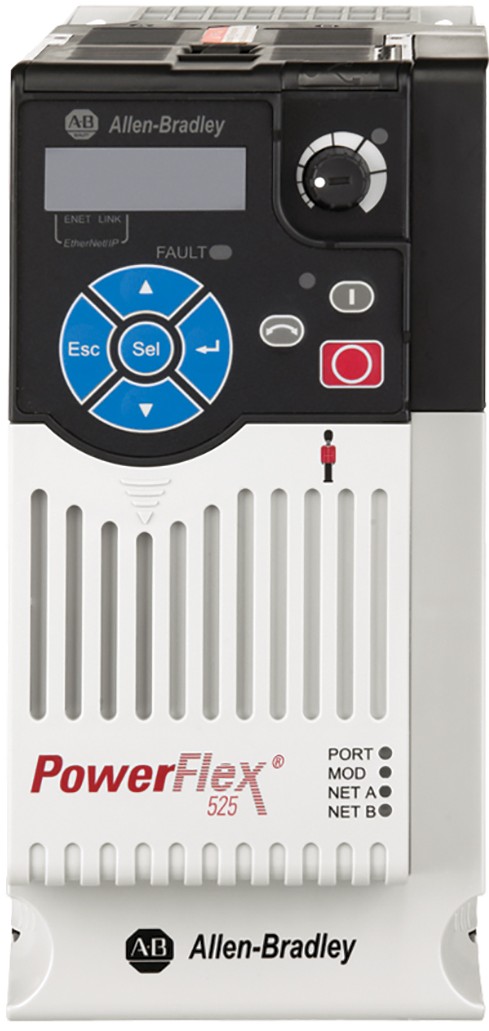

PowerFlex 525 to wszechstronny falownik z wbudowanymi funkcjami sieciowymi (EtherNet/IP, Modbus TCP) oraz opcjonalnym bezpieczeństwem STO. Dzięki modułowej konstrukcji, wsparciu CCW i możliwości montażu „book style”, idealnie nadaje się do zautomatyzowanych maszyn wymagających elastycznego sterowania, integracji z systemem oraz oszczędności miejsca w szafie.

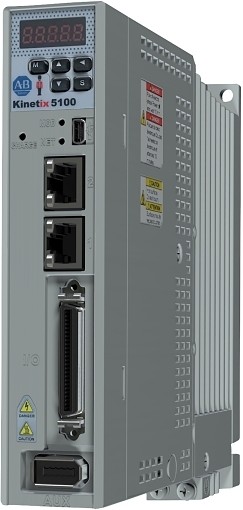

Kinetix 5100 to samodzielny serwonapęd z funkcjami pozycjonowania, prędkości i momentu, który nie wymaga PLC i pozwala na szybką integrację w małych i średnich maszynach. Obsługuje silniki TLP/VPL oraz umożliwia konfigurację z poziomu CCW.
Komponenty bezpieczeństwa
W aplikacjach przemysłowych, gdzie kluczowe jest zapewnienie ochrony operatora i zgodności z normami, niezbędne są niezawodne komponenty bezpieczeństwa. Rockwell Automation oferuje zintegrowane rozwiązania w postaci programowalnego przekaźnika Guardmaster CR30 oraz klasycznych przekaźników GSR, które idealnie współpracują ze sterownikami Micro800 oraz środowiskiem Connected Components Workbench. Wybierz odpowiednie rozwiązanie w zależności od złożoności Twojej aplikacji.

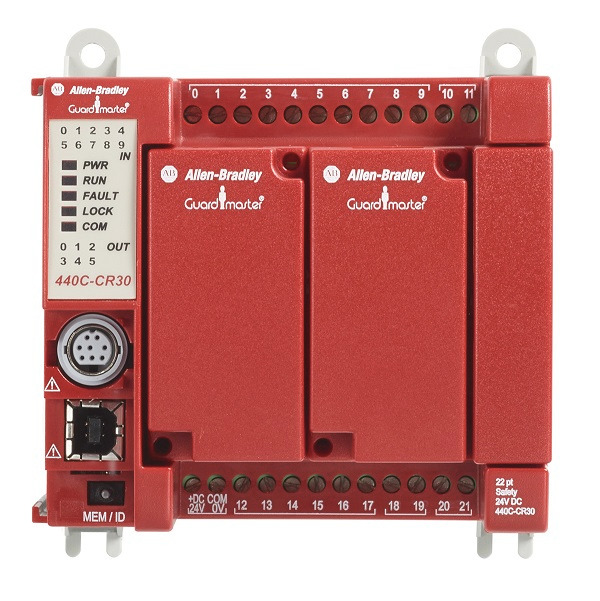

Programowalny przekaźnik bezpieczeństwa z certyfikacją SIL3/PL e, który możesz konfigurować z poziomu CCW. Umożliwia integrację sygnałów z czujników i przycisków awaryjnych bez potrzeby stosowania dużego sterownika.
Proste, niezawodne przekaźniki bezpieczeństwa przeznaczone do aplikacji z podstawowymi funkcjami E-Stop, drzwi ochronnych czy kurtyn świetlnych. Idealne tam, gdzie nie jest potrzebna logika programowalna.
|

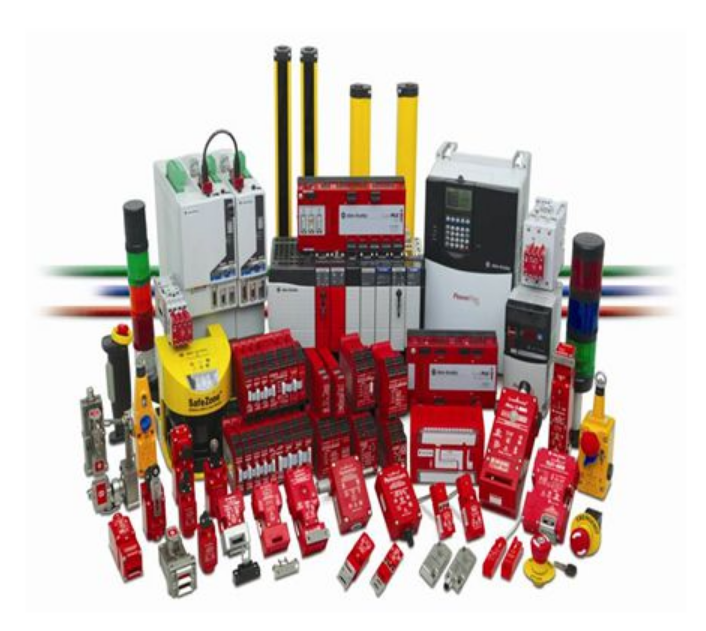

Komponenty bezpieczeństwa funkcjonalnego Rockwell Automation to urządzenia zaprojektowane zgodnie z wymaganiami norm takich jak ISO 13849-1 czy IEC 62061. Pozwalają na implementację funkcji bezpieczeństwa maszyn – takich jak E-Stop, kontrola drzwi, nadzór prędkości – bez konieczności budowania skomplikowanej logiki z użyciem PLC.
Dzięki certyfikowanym przekaźnikom, sterownikom i czujnikom możesz zapewnić najwyższy poziom ochrony przy jednoczesnym uproszczeniu wdrożenia. Produkty obejmują nie tylko klasyczne przekaźniki, ale również inteligentne sterowniki bezpieczeństwa, które wspierają diagnostykę i konfigurację z poziomu środowiska CCW lub Studio 5000.

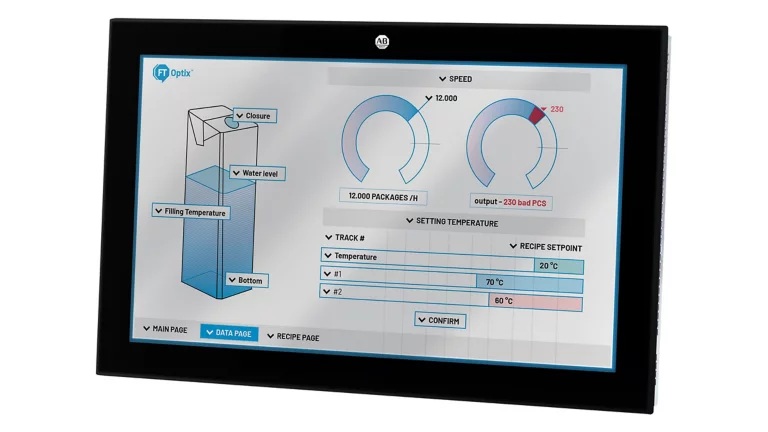

Panele HMI OptixPanel
Panele operatorskie OptixPanel to nowa generacja urządzeń wizualizacji przemysłowej przeznaczonych do integracji z systemami sterowania i chmurowymi platformami analitycznymi. Urządzenia wyposażono w preinstalowane oprogramowanie uruchomieniowe FactoryTalk Optix Runtime, umożliwiające lokalne wykonywanie projektów HMI bez konieczności instalacji dodatkowych komponentów.
Panele obsługują szeroki zakres protokołów komunikacyjnych, w tym Ethernet/IP, OPC UA oraz MQTT, co umożliwia równoczesne połączenia z urządzeniami automatyki Allen-Bradley, systemami innych producentów oraz platformami chmurowymi. Dzięki systemowi operacyjnemu Linux Yocto zapewniają wysoką stabilność pracy i bezpieczeństwo aplikacji w środowisku przemysłowym.
W zależności od wersji dostępne są dwa warianty sprzętowe i funkcjonalne:
- OptixPanel Compact
- OptixPanel Standard
Najważniejsze różnice pomiędzy tymi wersjami zostały przedstawione w poniższej tabeli.
| Cecha | OptixPanel Compact | OptixPanel Standard |
|---|---|---|
| Zakres przekątnych ekranów | 4,3" – 7" | 7" – 21" |
| Liczba portów Ethernet | 1 × Ethernet | 2 × Ethernet |
| Pamięć RAM | 1 GB | 4 GB |
| Pamięć dostępna dla aplikacji | 2,5 GB | 12 GB |
| Przypisana fabrycznie licencja typu Runtime | FactoryTalk Optix Runtime S | FactoryTalk Optix Runtime M |

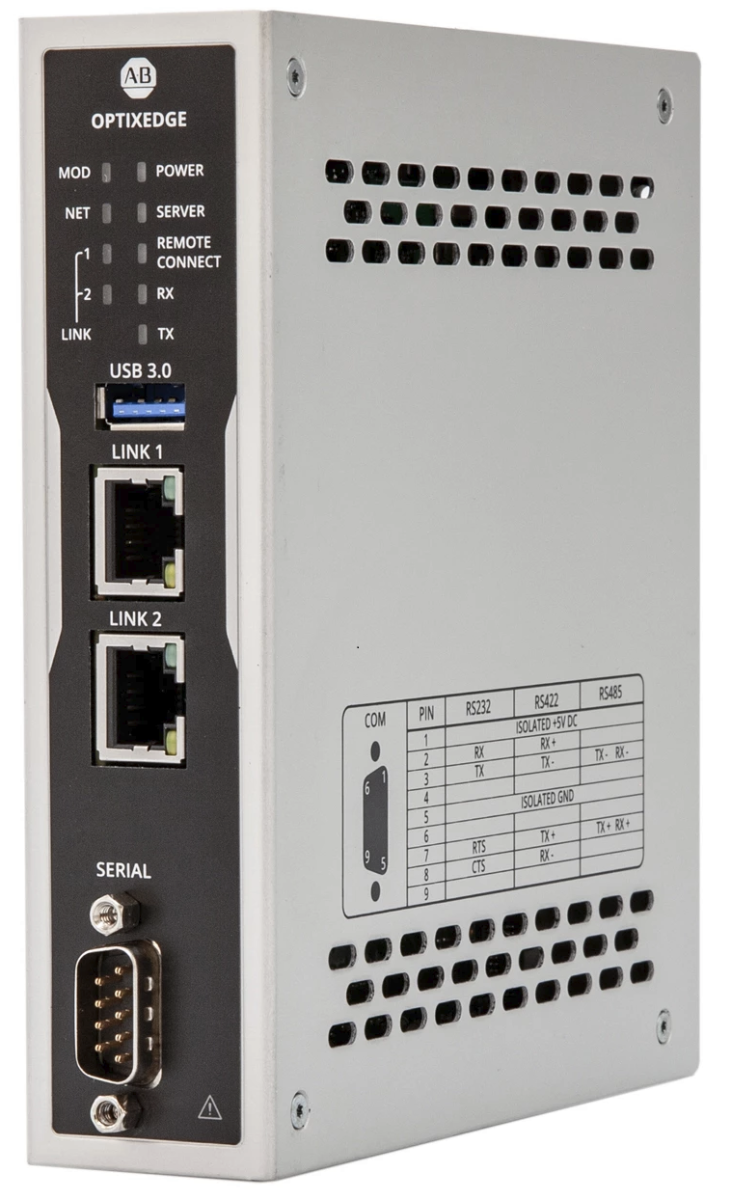

Moduły OptixEdge
Moduły OptixEdge to urządzenia brzegowe przeznaczone do zbierania, przetwarzania i przesyłania danych z maszyn do aplikacji chmurowych oraz systemów nadrzędnych. Dzięki preinstalowanemu oprogramowaniu FactoryTalk Remote Access Hub i środowisku Edge Runtime umożliwiają realizację funkcji zdalnego monitorowania, integracji protokołów komunikacyjnych oraz bezpiecznego dostępu do infrastruktury OT.
Najważniejsze funkcje tych urządzeń obejmują:
- Bezpieczna łączność z chmurą i zdalne zarządzanie – integracja z FactoryTalk Remote Access Hub oraz wsparcie dla platform chmurowych.
- Obsługa protokołów przemysłowych – OPC UA, MQTT, EtherNet/IP i Modbus TCP do wymiany danych z urządzeniami automatyki.
- Lokalne przetwarzanie danych – akwizycja, filtracja, agregacja i wstępna analiza danych na poziomie Edge przed przesłaniem do systemów nadrzędnych.
- Łatwa konfiguracja – dostęp przez przeglądarkowy interfejs użytkownika oraz gotowe szablony integracji z aplikacjami FactoryTalk Optix.
Elektrotechnika i czujniki Rockwell Automation
Oprócz sterowania i napędów, Rockwell Automation zapewnia również pełną gamę komponentów uzupełniających, niezbędnych do kompletnej budowy maszyny. Wśród nich znajdują się zarówno elementy elektrotechniczne niskiego napięcia, jak i czujniki przemysłowe, które płynnie integrują się ze sterownikami Micro800 oraz środowiskiem CCW. Dzięki temu możliwe jest tworzenie spójnych aplikacji opartych w całości o ekosystem Allen-Bradley – od logiki, przez bezpieczeństwo, po wykonanie sygnałowe i detekcję.
Elektrotechnika Rockwell Automation
Rozwiązania elektrotechniczne Rockwell Automation to kompleksowa oferta komponentów niskonapięciowych, zaprojektowana z myślą o niezawodnej pracy maszyn i urządzeń. Przekaźniki, styczniki, zabezpieczenia silnikowe i rozłączniki serii Allen-Bradley umożliwiają łatwą integrację, oszczędność miejsca w szafie i szybki montaż. Dzięki modułowej budowie i zgodności z normami przemysłowymi, wdrożenia stają się prostsze, szybsze i bardziej elastyczne.
Czujniki Allen-Bradley
Czujniki Allen-Bradley to intuicyjne i niezawodne komponenty pomiarowe, które umożliwiają precyzyjne wykrywanie obiektów, pozycjonowanie i kontrolę obecności w aplikacjach przemysłowych. Bogata oferta obejmuje czujniki zbliżeniowe, fotoelektryczne i ultradźwiękowe, które integrują się bezproblemowo ze sterownikami Micro800 i systemami Rockwell. Dzięki prostemu montażowi, wysokiej odporności na warunki środowiskowe i elastycznym opcjom konfiguracji, wdrożenie automatyki czujnikowej staje się szybkie i efektywne.
Connected Components Workbench (CCW)
CCW to intuicyjne środowisko programistyczne, które pozwala na konfigurację, programowanie i diagnostykę sterowników Micro800 oraz napędów PowerFlex i Kinetix. Dzięki graficznemu interfejsowi i bibliotekom funkcji użytkownika (UDFB), tworzenie aplikacji jeszcze nigdy nie było tak proste.
- Programowanie w standardzie IEC 61131-3 – obsługa języków Ladder, Structured Text i Function Block Diagram z symbolicznym adresowaniem.
- Graficzna konfiguracja sprzętu – możliwość budowania i wizualizacji konfiguracji bez użycia okien właściwości.
- Run-time download – modyfikacja programu bez zatrzymywania sterownika, przy aktywnej pracy maszyny.
- Szybka komunikacja przez USB i Ethernet/IP – prosta diagnostyka i transfer programu do urządzeń.
- Wsparcie dla bibliotek UDFB – ponowne wykorzystanie kodu i szybsze wdrożenia dzięki funkcjom użytkownika.
Oprogramowanie FactoryTalk Optix Studio
FactoryTalk Optix Studio to nowoczesne środowisko projektowania aplikacji HMI, umożliwiające tworzenie wizualizacji w architekturze klient-serwer oraz rozwiązania Edge. Dzięki elastycznemu podejściu do licencjonowania i zgodności z chmurą, pozwala na szybkie budowanie aplikacji od prostych ekranów operatorskich po rozproszone systemy wizualizacji w skali całego zakładu.
- Architektura klient-serwer i Edge – aplikacje HMI mogą być uruchamiane lokalnie na panelach OptixPanel, komputerach przemysłowych lub zdalnie w przeglądarce internetowej.
- Model licencjonowania oparty na funkcjach – zakres funkcjonalności dostosowywany do wymagań projektu, od prostych wizualizacji po zaawansowane funkcje analityczne i integracyjne.
- Bezpośrednia integracja z Logix i Micro800 – szybkie mapowanie zmiennych procesowych z CompactLogix, ControlLogix oraz Micro800.
- Obsługa standardów komunikacyjnych – OPC UA, MQTT, EtherNet/IP i Modbus TCP.
- Wbudowana obsługa sterowników m.in.: Allen-Bradley, Siemens, Mitsubishi, Beckhoff, Omron
- Zarządzanie wersjami i współpraca zespołowa – kontrola wersji projektów i jednoczesny dostęp wielu użytkowników.
- Wdrożenie w chmurze lub lokalnie – możliwość uruchomienia aplikacji w środowisku on-premise lub na platformie FactoryTalk Hub.
Masz pytania? Skontaktuj się z nami!
Nasz zespół chętnie doradzi w doborze odpowiedniego sterownika lub napędu. Skontaktuj się z nami już dziś i rozpocznij automatyzację z Rockwell Automation!
