W świecie automatyki przemysłowej liczy się nie tylko funkcjonalność systemu SCADA, ale także to, jak łatwo można go pokazać klientowi, wdrożyć w zakładzie i rozwijać. Z tą myślą stworzyliśmy Elmatic Concept Center (ECC) – pierwsze w Polsce, otwarte centrum aplikacji demonstracyjnych opartych na platformie MEIDS.
Skorzystaj z niego:
https://demo.elmark.com.pl
Gotowe aplikacje – fotowoltaika i automatyka budynkowa

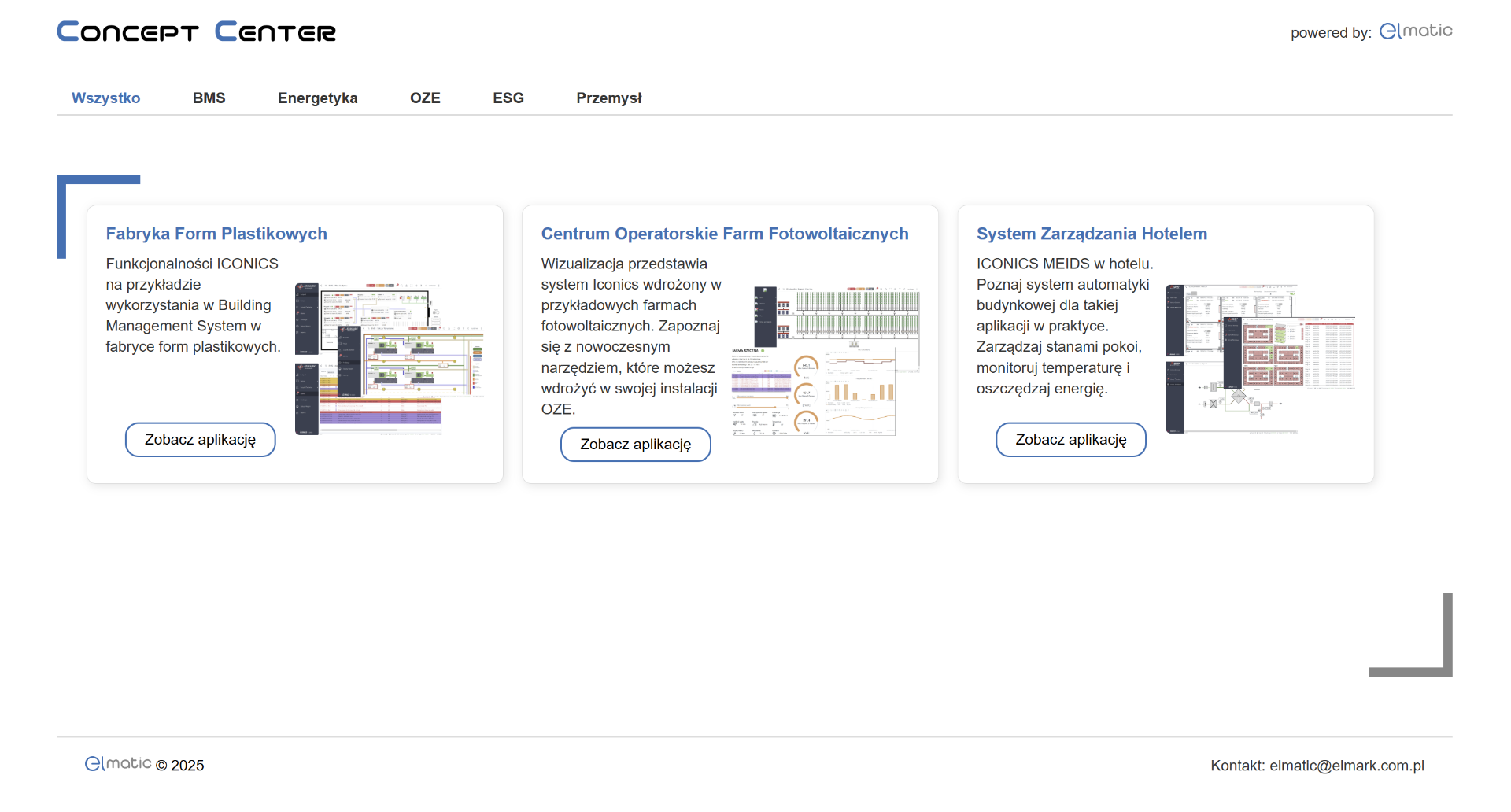

W ramach ECC przygotowaliśmy trzy w pełni funkcjonalne aplikacje demonstracyjne:

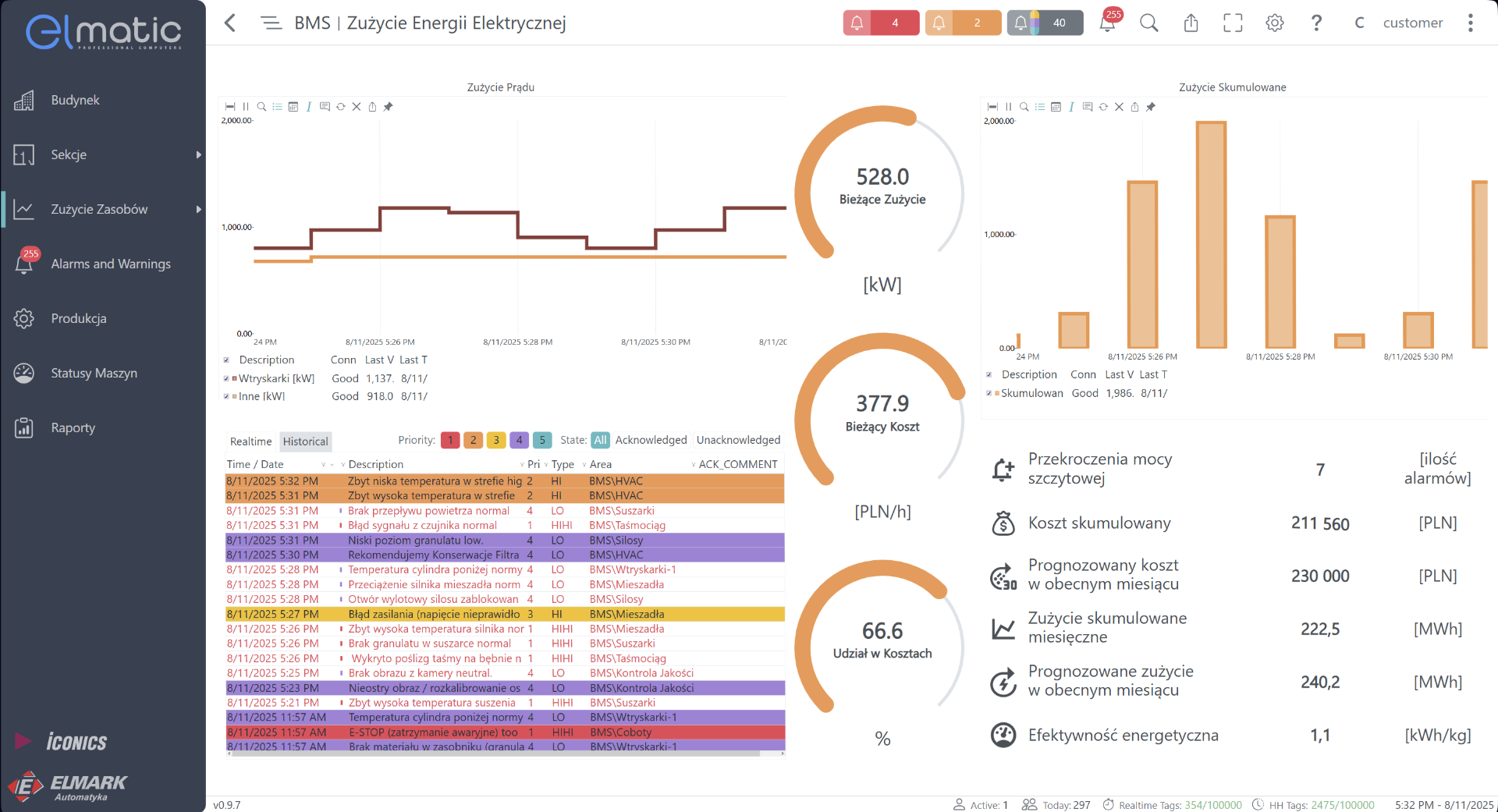

System BMS dla wirtualnej fabryki form plastikowych
– prezentujący klasyczne zastosowanie MEIDS w automatyce budynkowej. Aplikacja umożliwia użytkownikowi podgląd i zarządzanie strefami produkcyjnymi. Z odpowiednim uprawnieniem i urządzeniem, jesteśmy w stanie z pozycji Iconics włączyć, wyłączyć lub zastopować cykl produkcyjny.

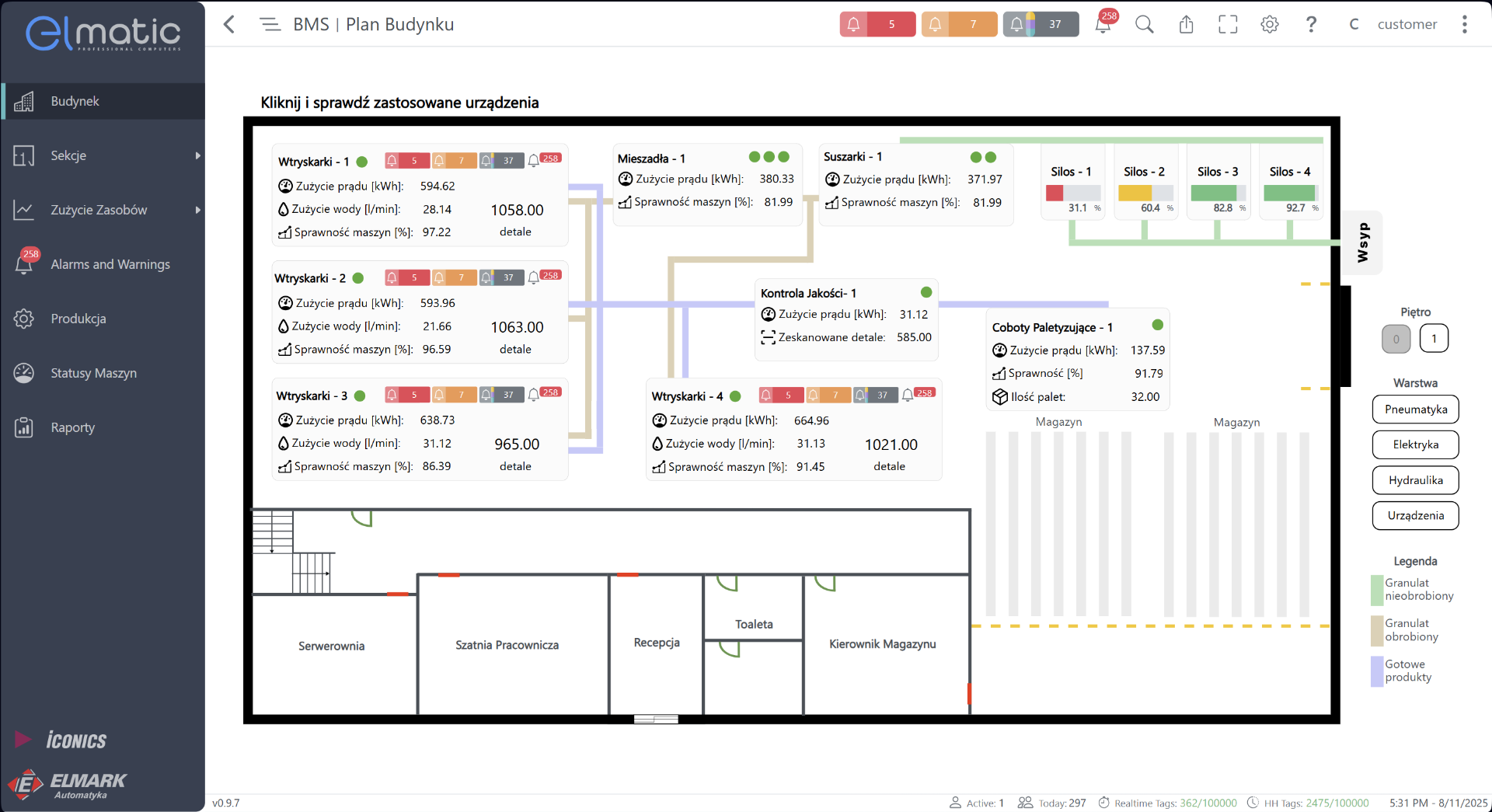

Nieodzownym elementem automatyki budynkowej są instalacje, media i HVAC - które są odzwierciedlone na wizualizacji graficznie na osobnych warstwach, pomiędzy którymi możemy się przełączać, aby zachować czytelność obiektu.
Stany instalacji oraz maszyn są stale monitorowane - w przypadku wystąpienia losowej awarii, aplikacja powiadamia użytkownika alarmami, które zgodnie ze standardem ISA 18.2 są podzielone na priorytety istotności i krytyczności. Ten standard odnosi się do standardowego modelu zarządzania cyklem życia alarmu (od priorytetyzacji po analizę post-factum).
Dane w tej aplikacji są częściowo symulowane. Na piętrze 1 budynku możemy zaobserwować rzeczywiste odczyty czujników milesight połączonych przez bramkę WISE-6610 po LoraWAN.
Farma fotowoltaiczna

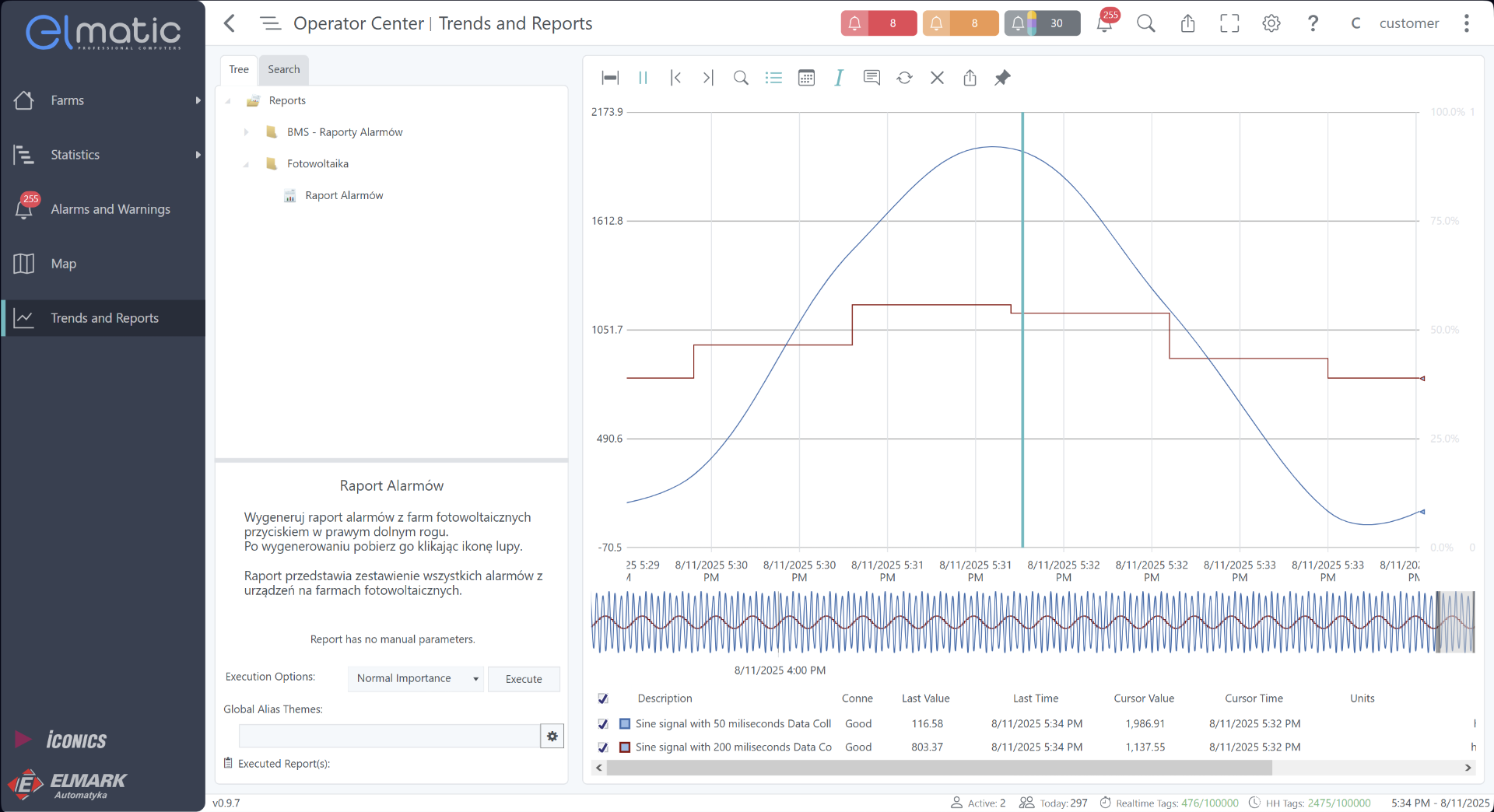

– aplikacja do zarządzania i monitorowania pracy instalacji PV. System wizualizuje graficznie m.in. produkcję energii i parametry falowników na dedykowanych panelach, a także ostrzega operatora przed stanami awaryjnymi za pomocą wbudowanych alarmów. Wizualizacja uwzględnia bieżące wykresy produkcji i trendy historyczne.
Dane wyświetlane w zakładce statystyk są odczytywane w czasie rzeczywistym po REST API z PSE – Polskich Sieci Elektroenergetycznych, co pokazuje jak w praktyce w Twojej aplikacji farm fotowoltaicznych i magazynów energii można skorzystać z tych danych.

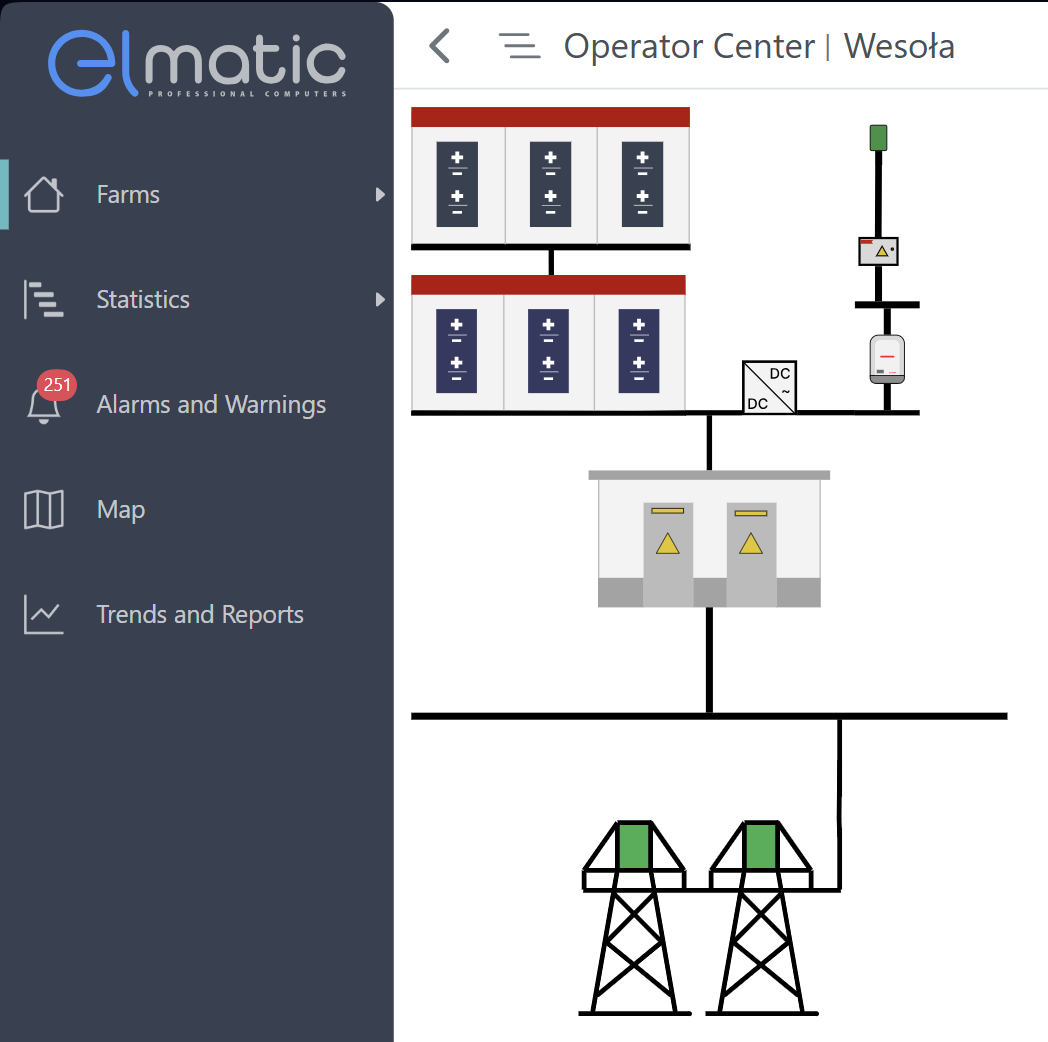

Podstrony z wizualizacjami farm generowane są automatycznie na podstawie ilości poszczególnych komponentów w drzewie assetów. Pojedynczy symbol przedstawia grafika poniżej:

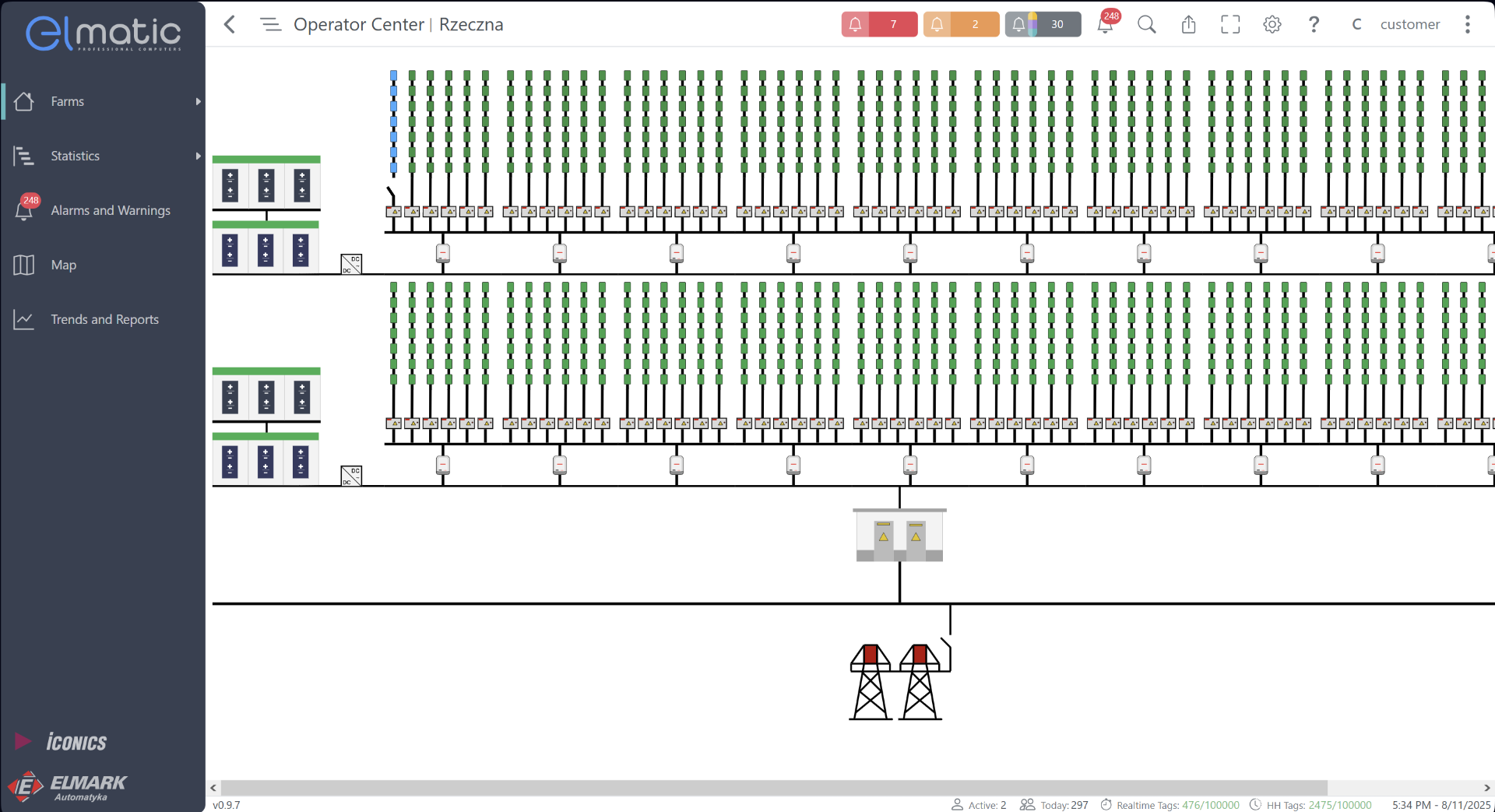

Na podstawie ilości paneli, inwerterów i combiner boxów z tego jednego symbolu, zawierającego po 1 z każdego wyposażenia, generowane są kolejne farmy:
Skorzystanie z drzewa assetów znacząco ułatwia integrację w nowych obiektach, ponieważ nie trzeba każdego panelu rysować, dodawać i łączyć z fizycznym obiektem z osobna.
Wizualizacja symuluje logikę autonomicznego podejmowania decyzji, czy aktualnie bardziej się opłaca przesyłać energię do sieci, czy ją magazynować. W docelowym systemie należy oprzeć tę logikę programu o dane z giełdy energii.

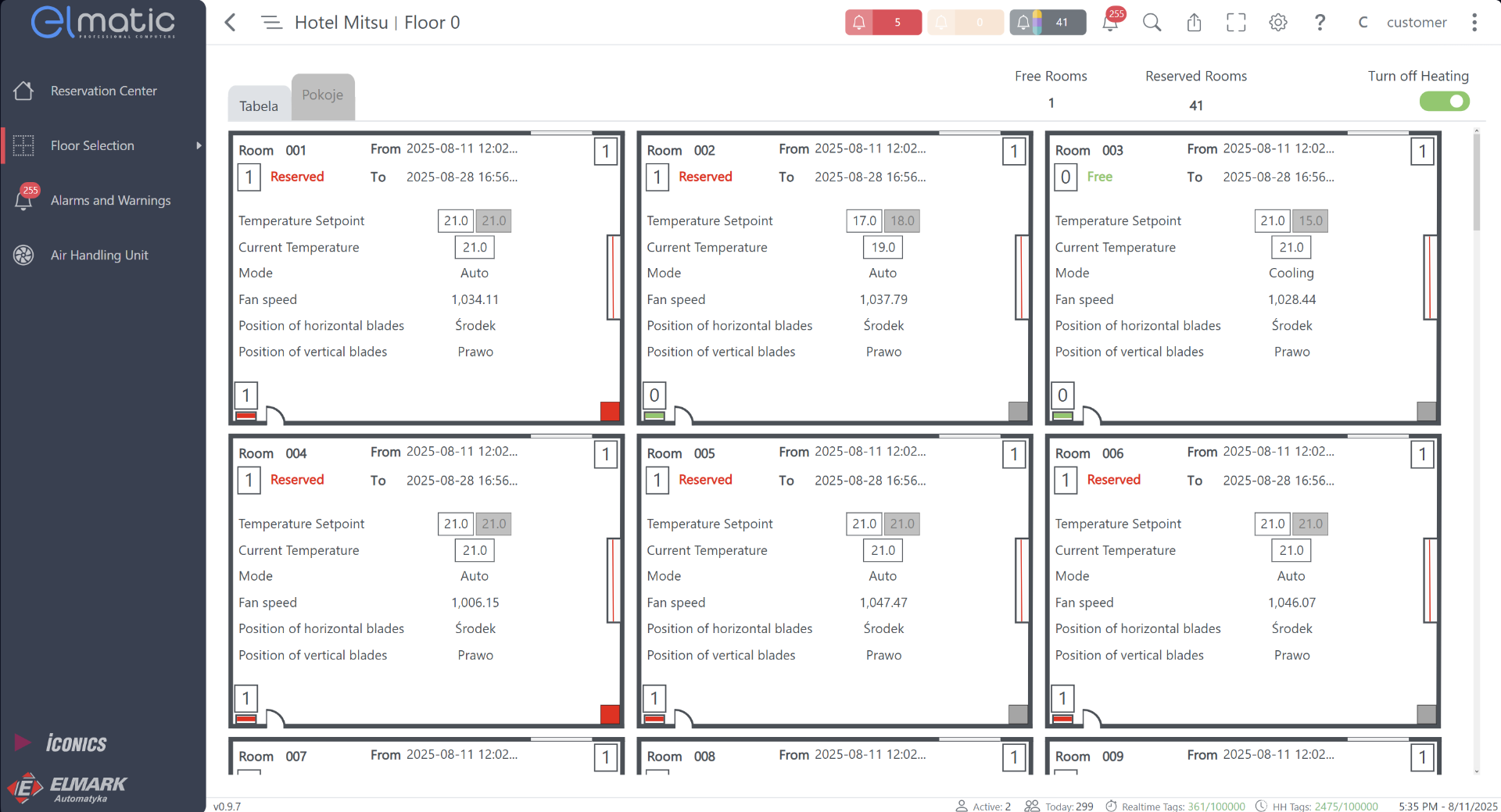

System zarządzania hotelem

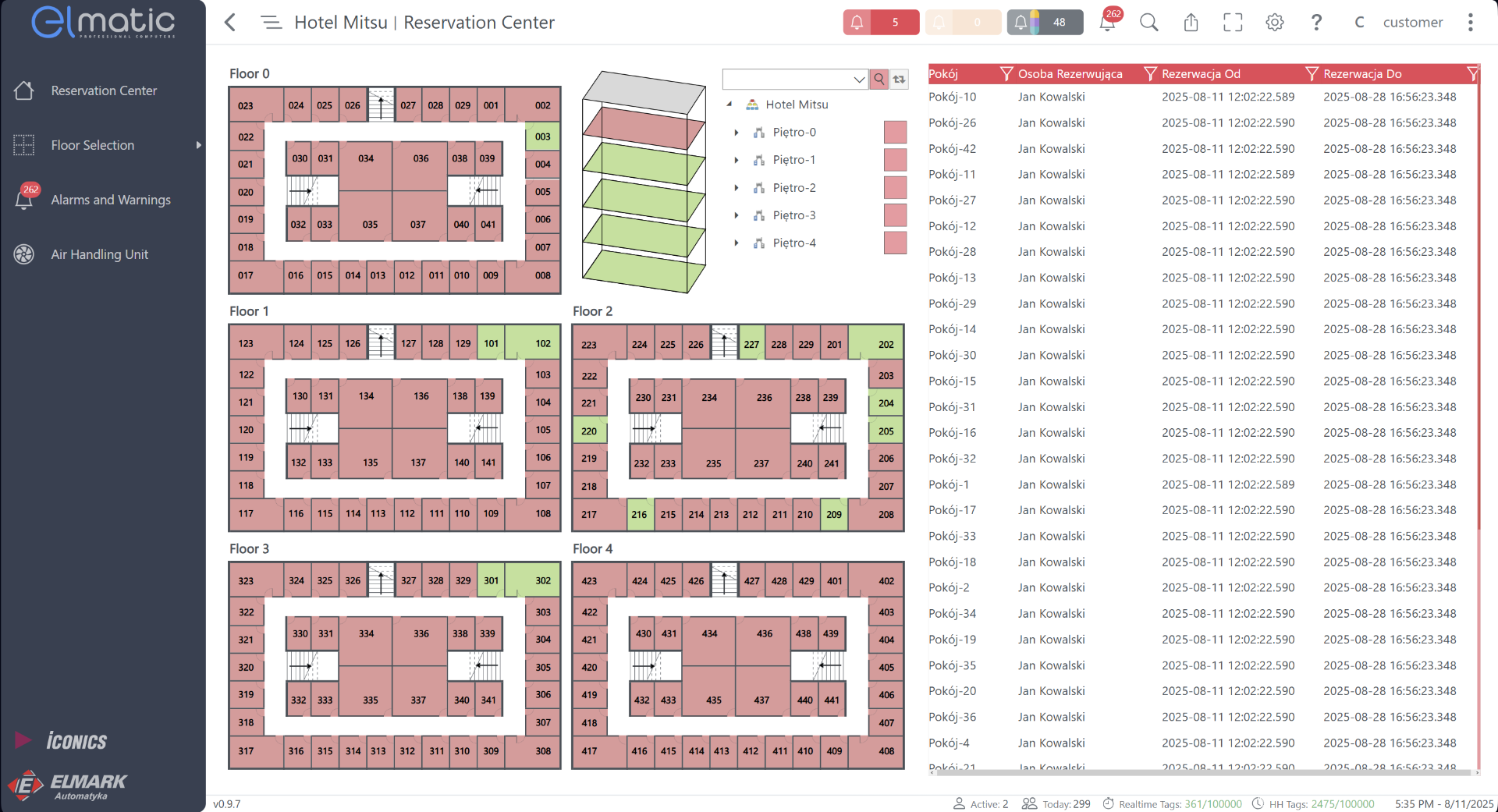

– stworzony, aby ułatwiać pracę hoteli. Jest to scentralizowana aplikacja przedstawiająca wizualizacje zajętości pokojów, podgląd i wpływ na stany I/O urządzeń brzegowych zamontowanych w pokojach, np. kart dostępu, kontaktrony, czujniki ruchu itp. Aplikacja zbudowana w MEIDS zawiera logikę sterowania klimatyzacją - system automatycznie decyduje, czy włączyć/wyłączyć klimatyzację i czy ma pracować według nastaw gościa, czy globalnych nastaw hotelu.
Budując aplikację wykorzystano w niej m.in. moduł AnalytiX do operacji na tabelach danych - przy czym moduł ten przeznaczony jest także do pracy z EnergyAnalytiX ułatwiającym optymalizację wykorzystanej energii.
Szablon automatycznie dostosowuje ilość pięter w menu, pozycje pokoi w tabelach i ilość wizualizacji pokoi w widoku kompaktowym na podstawie pliku konfiguracyjnego, który możemy stworzyć w Excelu.
Wszystkie aplikacje w ECC zostały zbudowane na podstawie profesjonalnego szablonu IcoDSB – oficjalnego dashboardu MEIDS, który:
-
oferuje nowoczesny i responsywny interfejs (header, footer, lewa/prawa kolumna, panele pop-up),
-
obsługuje wiele języków i motywów kolorystycznych,
-
zawiera gotowe ekrany: alarmy, generator raportów, trendy, szczegóły obiektów,
-
obsługuje użytkowników i ich ról oraz dedykowane linki do ekranów,
-
wspiera bulk asset configuration z plików Excel (dla szybkiego wdrażania setek obiektów).
Integrator nie musi budować UI od zera – wystarczy dodać dane klienta i wykorzystać istniejące komponenty.
Wartość dla integratorów – konkretne wsparcie w rozmowach i wdrożeniach
ECC to nie tylko demo – to narzędzie sprzedażowe i wdrożeniowe, z którego mogą skorzystać integratorzy i partnerzy Elmatic.
Dlaczego warto?
-
Prezentacja gotowych rozwiązań: podczas spotkań z klientami możesz pokazać rzeczywiste działanie Iconics MEIDS w przeglądarce – bez instalacji systemu, natychmiast.
-
Inspiracja do projektów: ECC pokazuje najlepsze praktyki – jak zorganizować strukturę danych, jak wykorzystać aliasy językowe, jak ustandaryzować ekrany.
-
Przyspieszenie wdrożeń: jako partner Elmatic możesz otrzymać gotowe szablony aplikacji, które z łatwością dostosujesz do klienta.
Podsumowanie
Elmatic Concept Center to konkretna odpowiedź na potrzeby rynku – żywa wizytówka systemu MEIDS, która wspiera sprzedaż, szkolenie i wdrożenia. Dzięki gotowym komponentom, realistycznym aplikacjom i otwartości na współpracę z integratorami – ECC staje się nowym standardem prezentacji nowoczesnych rozwiązań SCADA.
