Jak w praktyce skonwertować Modbus TCP na DNP3 - Zapis webinaru

Pracując w sektorze energetycznym zapewne niejednokrotnie miałeś potrzebę integracji urządzeń i systemów wykorzystujących różnych protokoły komunikacyjne. W celu wykonania tej integracji zapewne zaistniała potrzeba wykorzystania konwertera protokołów, który pozwolił na to, żeby różne urządzenia i systemy "rozumiały się" wzajemnie i potrafiły ze sobą "rozmawiać".

Zapis tego webinaru pozwoli Ci w łatwy i szybki sposób wykonać konwersję z Modbus TCP na DNP3 z wykorzystaniem MGate'a 5109 producenta MOXA.

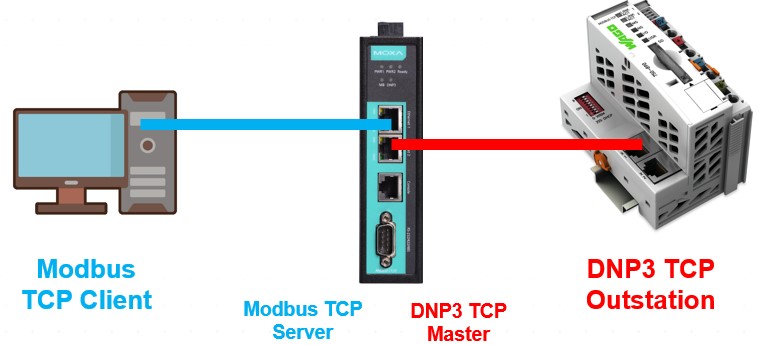

Pod lupę weźmiemy przypadek, w którym:

• urządzeniem Modbus TCP Client jest komputer z programem służącym do wysyłania komend Modbusowych (w warunkach przemysłowych będzie to prawdopodobnie SCADA z poziomu której wysyłane będą komendy),
• konwerterem protokołów jest MGate 5109, pracujący w trybie agenta zarówno jako Modbus TCP Server i DNP3 TCP Master,
• urządzeniem, z którego będziemy odczytywać stany wejść cyfrowych oraz na które będziemy wysyłać komendy w celu wysterowania wyjść cyfrowych będzie sterownik Wago pracujący w trybie DNP3 TCP Outstation.

Agenda

• Wstęp do protokołów Modbus TCP i DNP3:
• Modbus TCP - popularny protokół komunikacyjny używany w przemyśle
• Omówienie struktury protokołu
• Zastosowania Modbusa TCP
• DNP3 (Distributed Network Protocol 3) - popularny protokół używany w energetyce i w systemach monitorowania.
• Główne zalety DNP
• Opis stanowiska - MGate 5109 do konwersji protokołu, i sterownika WAGO jako urządzenie DNP3 Outstation)
• Część praktyczna:
  - Prezentacja połączenia między urządzeniami
  - Zasada działania stanowiska


  FILM

Pytania, które pojawiły się podczas webinaru:

Q: Czy topologia RING jest również możliwa w tym protokole?
A: DNP3 Serial nie ma możliwości pracy w topologii RING. DNP3 TCP wykorzystuje interfejs Ethernet, więc korzystając z przełączników zarządzalnych możemy zbudować topologię RING.

Q: Jakie jest domyślne hasło do zalogowania się przez web?
A: Domyślne hasło to "moxa". Pamiętaj o jego zmianie ze względu na cyberbezpeiczeństwo.

Q: Jak realizowane są zdarzenia spontaniczne?
A: Zdarzenia spontaniczne w DNP3 obejmują sytuacje, w których urządzenie wysyła informacje o zdarzeniach, które nie zostały wywołane przez zapytanie od systemu nadrzędnego. Realizowane są one w następujący sposób:
1. Outstation zbiera dane i jest zdolne do wysyłania zdarzeń spontanicznych. Na tym urządzeniu (w naszym przypadku na sterowniku WAGO) definiuje się które ze zdarzeń ma być przypisane do klas od 1 do 3.
2. Kiedy zdarzenie spontaniczne wystąpi, Outstation samoczynnie wysyła informacje do stacji nadrzędnej (Master) bez wcześniejszego zapytania. Ten raport zawiera informacje o zdarzeniu, takie jak wartość zmiennej, czas wystąpienia, kategoria zdarzenia itp.
3. Stacja nadrzędna (Master) odbiera raporty o zdarzeniach spontanicznych i może podjąć odpowiednie działania w zależności od rodzaju zdarzenia. Na przykład, jeśli to zmiana statusu, stacja nadrzędna może zaktualizować swoje dane i odpowiednio zareagować.
