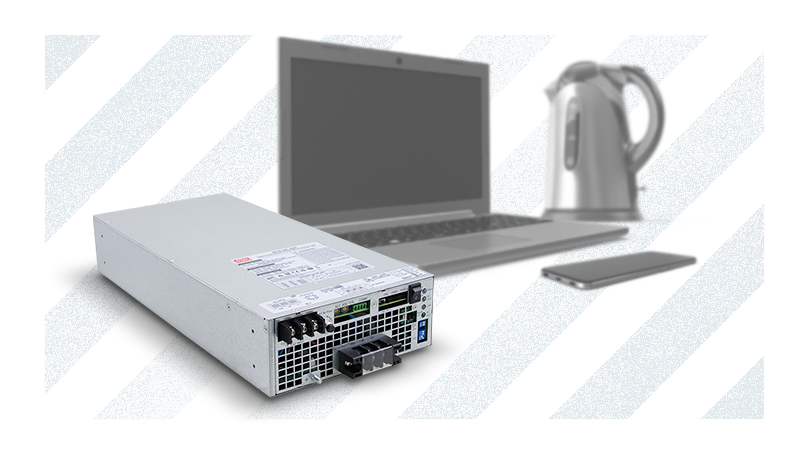

Jak zasilić gniazdko elektryczne z przetwornicami NTN-5K DC/AC MEAN WELL?

26.05.2025 Informacje produktowe
przetwornice DC/AC
Wizerunek autora
Paweł Romanowski
Producent: MEAN WELL
  • Energetyka
  • Inteligentne miasta

Czym są  przetwornice DC/AC?

To urządzenia przekształcające napięcie stałe (DC), pochodzące na przykład z akumulatorów, na napięcie zmienne (AC), takie jak to dostępne w gniazdkach elektrycznych. Dzięki nim możliwe jest zasilanie urządzeń domowych prądem zmiennym w sytuacjach, gdy dostępne jest jedynie napięcie stałe.

Rosnące zapotrzebowanie na energię elektryczną, a także rosnący udział źródeł odnawialnych w jej wytwarzaniu sprawiają, że coraz częściej jest potrzebne jej przetwarzania, magazynowanie oraz późniejszego wykorzystania. Seria przetwornic NTN-5K to niezawodne połączenie przetwornicy DC/AC, ładowarki AC/DC oraz funkcji UPS z bypassem AC, zapewniające ochronę przed spadkami napięcia.

Domyślny tryb pracy polega na wykorzystaniu funkcji UPS wraz z bezpośrednim zasilaniem urządzeń z sieci elektrycznej AC, przy równoczesnym ładowaniu akumulatorów. Możliwe jest również skorzystanie z trybu Energy-Saving, który optymalizuje zużycie energii z sieci elektroenergetycznej AC, na przykład podczas współpracy z zewnętrznym regulatorem ładowania solarnego MPPT.


Jak zwiększyć wydajność?

Funkcja pracy równoległej umożliwia połączenie do 6 jednostek, a tym samym zwiększenie mocy wyjściowej do 30kW. Rozszerza to zakres zastosowań oraz zwiększa elastyczność projektowania systemów zasilania, co umożliwia stworzenie stacji ładowania samochodów elektrycznych:

Przetwornice NTN-5K dostępne są w 3 wariantach różniących się napięciem wejściowym DC:

  • NTN-5K-224 (nominalnie 24 V, zakres 19-33 V),

  • NTN-5K-248 (nominalnie 48 V, zakres 38-66 V),

  • NTN-5K-2380 (nominalnie 380 V, zakres 280-430 V).

Funkcja pracy równoległej umożliwia połączenie do 6 jednostek, a tym samym zwiększenie mocy wyjściowej do 30kW. Rozszerza to zakres zastosowań oraz zwiększa elastyczność projektowania systemów zasilania.

Trzystopniowa krzywa ładowania akumulatorów w połączeniu z funkcją kompensacji temperaturowej (przy pomocy zewnętrznego czujnika) dostosowują napięcie ładowania wydłużając czas życia baterii, co w przypadku wysokich mocy przekłada się na znaczne oszczędności. Przykładem niezależnego systemu zasilania może być: zasilanie jachtów o dużym zapotrzebowaniu energetycznym lub kompleksowe zasilanie placów budowy (narzędzia, oświetlenie). Zostało ono pokazane na rysunku 3:

Przetwornice posiadają możliwość konfiguracji napięcia wyjściowego (200/220/230/240 VAC) oraz częstotliwości (50 lub 60Hz) za pomocą wbudowanego przełącznika DIP. Na wyjściu zapewniają rzeczywisty przebieg sinusoidalny (THD < 3%), co umożliwia podłączanie urządzeń wrażliwych na zakłócenia harmoniczne, takich jak silniki indukcyjne czy sprzęt RTV. Możliwości regulacji pozwalają stworzyć optymalne warunki pracy dla starszych maszyn przystosowanych do napięcia 220V oraz rozszerzają aplikacyjność na inne regiony świata.

Kompaktowa obudowa ułatwia integrację w ograniczonej przestrzeni, jak np. szafy sterownicze. Wbudowane chłodzenie wentylatorowe, niski pobór mocy bez obciążenia (<1,7W) oraz szeroki zakres temperatur pracy (-25~70°C) sprawiają, że jest to produkt niezawodny również w trudnych warunkach.

W celu zapewnienia bezpieczeństwa, wejście DC jest chronione przed odwrotną polaryzacją oraz przepięciami, natomiast wyjście AC przed zwarciem, przeciążeniem i przegrzaniem. Oprócz tych zabezpieczeń, przetwornice monitorują napięcie akumulatorów i w razie jego spadku automatycznie je odłączają, aby zapobiec głębokiemu rozładowaniu i w efekcie – skróceniu ich żywotności. Z przetwornicami mogą współpracować zarówno akumulatory kwasowo-ołowiowe, jak i litowo-jonowe.

Tak złożony system może podlegać faktycznej kontroli użytkownika. Obserwowanie parametrów i zarządzanie przetwornicami realizowane jest przez protokół komunikacyjny MODBus lub CANBus, w zależności od wersji urządzenia. Interfejsy pozwalają na połączenie z własnym komputerem lub wykorzystanie dedykowanego kontrolera CMU2E lub CMU2E-R:

Taka konfiguracja sterownika umożliwia:

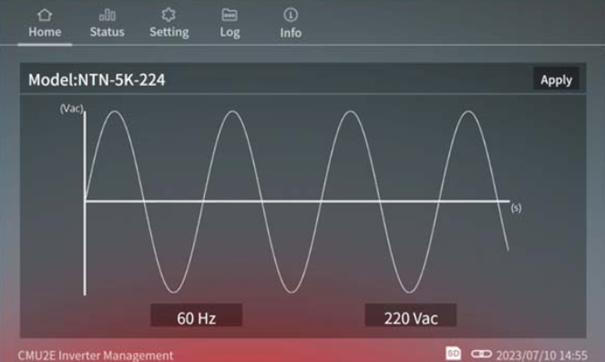

  • monitorowanie i zmianę parametrów pracy (napięcie i natężenie wyjściowe, częstotliwość),

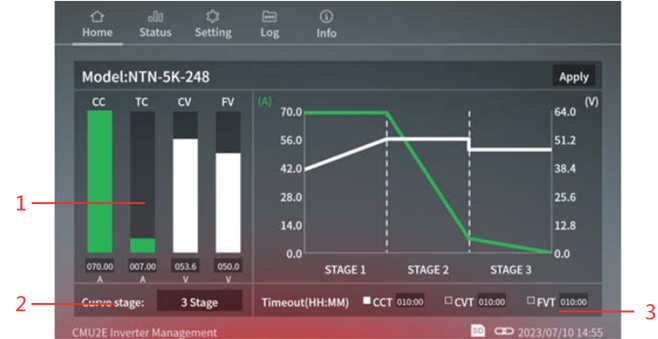

  • ustalenie krzywej ładowania podłączonych akumulatorów,
  • wysyłanie powiadomień e-mail o wystąpieniu problemów działania.

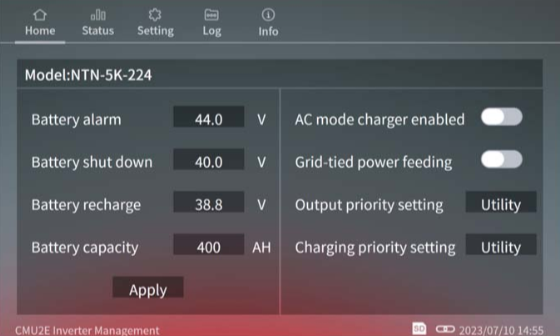

Przykładowy widok panelu CMU2E:
