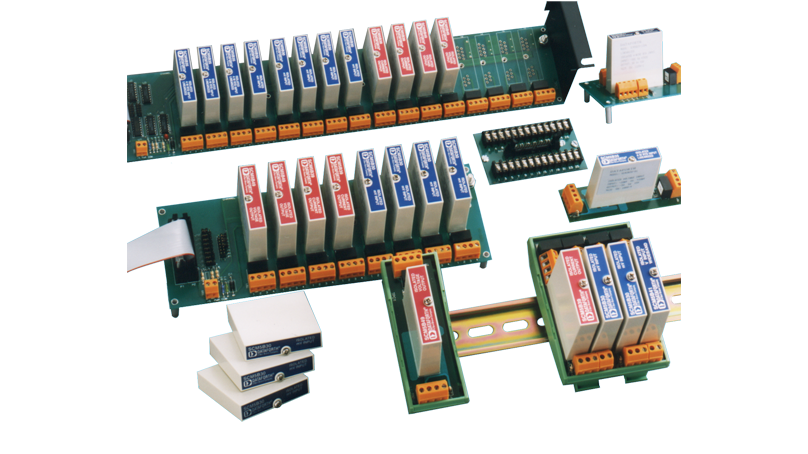

Kondycjonery sygnałów Dataforth – fundament niezawodnych pomiarów przemysłowych

Kondycjonery pomiarowe to urządzenia elektroniczne, które pośredniczą między czujnikiem a urządzeniem pomiarowym (karta pomiarowa, sterownik PLC itp.). Są ważnym elementem systemu pomiarowego, w którym pełnią kilka bardzo istotnych ról:

• Zapewniają izolację galwaniczną - izolacja galwaniczna eliminuje zakłócenia związane z występowaniem pętli uziemienia.
• Filtrują sygnał wejściowy - kondycjonery Dataforth wyposażone są w 6-biegunowe filtry dolnoprzepustowe, które eliminują sygnały o częstotliwościach wyższych niż pasmo użyteczne. Sygnały o częstotliwości 50-60 Hz są tłumione o ponad 100 dB, czyli 100 000 razy. Jest to bardzo skuteczny filtr dolnoprzepustowy do eliminacji indukowanego szumu przemysłowego.
• Dopasowują poziom sygnału mierzonego do zakresu pomiarowego urządzenia pomiarowego - dzięki temu można podłączyć czujniki z różnymi wyjściami do urządzenia pomiarowego, które mierzy standardowe sygnały napięciowe bądź prądowe
• Linearyzują sygnał mierzony - wiele czujników nie ma idealnie liniowej charakterystyki – np. termopary generują różne napięcia dla tych samych przyrostów temperatury w różnych zakresach. Kondycjonery pomiarowe Dataforth pozwalają wprowadzić odwrotną, kompensującą nieliniowość funkcję. Dzięki temu sygnał wyjściowy jest proporcjonalny do rzeczywistej wielkości mierzonej. Rozwiązanie sprzętowe eliminuje konieczność stosowania złożonych algorytmów w oprogramowaniu.

Moduły kondycjonujące dostępne są w różnych formach, popularne są moduły z serii SCM5B, SCM7B, moduły montowane na szynę DIN DSCA oraz miniaturowe moduły 8B. Firma Dataforth może również przygotować moduły niestandardowe dostosowane do potrzeb konkretnej aplikacji. Moduły kondycjonujące Dataforth przystosowane są do pracy w szerokim zakresie temperatur, od -40°C do +85°C oraz do pracy w strefach zagrożonych wybuchem ponieważ moduły mają certyfikat ATEX.

OFERTA KONDYCJONERÓW POMIAROWYCH DATAFORTH

Cecha / Seria	5B	7B	8B	DSCA	DSCT

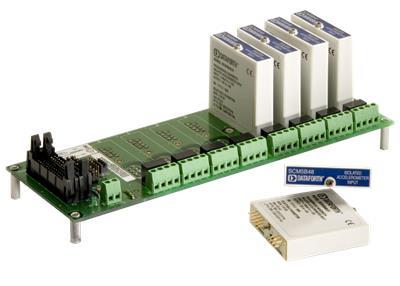

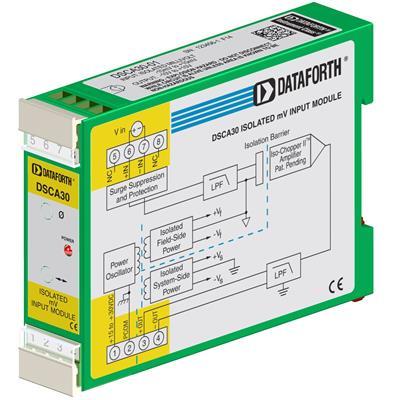

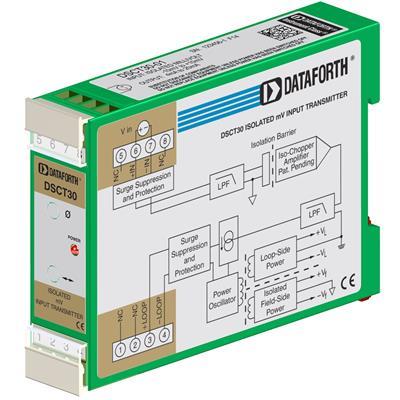

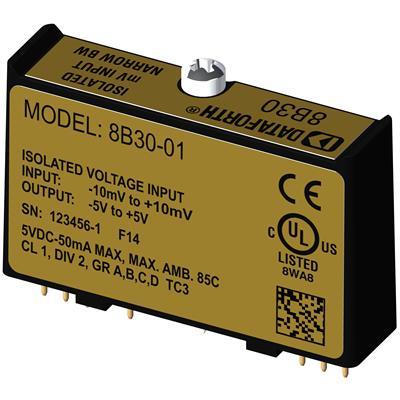

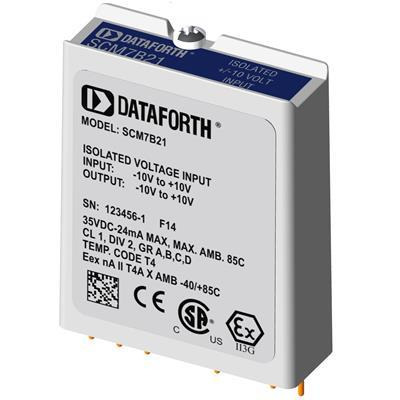

Zdjęcie
Izolacja	3-drożna izolacja Input |Output | Power	2-drożna izolacja Input | Output/Power	2-drożna izolacja Input | Output/Power	3-drożna izolacja Input |Output | Power	3-drożna izolacja Input |Output | Power
Dokładność	±0,03% (typowa)	±0,03% (typowa)	±0,05% (typowa	±0,03% (typowa)	±0,03% (typowa)
Nieliniowość	±0.005%	±0.01%	±0.02%	±0.01%	±0.01%
Montaż	szyna DIN (poprzez backpanel - do wyboru 1,2,4,8 i 16 kanałowe backpanel'e) Akcesoria montażowe do serii 5B	szyna DIN (poprzez backpanel - do wyboru 1,2,4,8 i 16 kanałowe backpanel'e) Akcesoria montażowe do serii 7B	szyna DIN (poprzez backpanel - do wyboru 1,2,4,8 i 16 kanałowe backpanel'e) Akcesoria montażowe do serii 8B	bezpośrednio na szynie DIN	bezpośrednio na szynie DIN
Wejście	Voltage, Current, RTD, Thermocouple, Potentiometer, Strain Gauge, True RMS, 2-Wire, Frequency, Accelerometer	Voltage, Current, RTD, Thermocouple, Potentiometer, 2-Wire	Voltage, Current, RTD, Thermocouple, Potentiometer, Strain Gauge, True RMS, 2-Wire, Frequency	Voltage, Current, RTD, Thermocouple, Potentiometer, Strain Gauge, True RMS, 2-Wire, Frequency	Voltage, Current, RTD, Thermocouple, Potentiometer
Wyjście moduły wejść analogowych	0-5V DC, 0-10V DC, ±5V DC, ±10V DC, 0-1mA, 0-20mA, 4-20mA	0-5V DC, 1-5V DC, 0-10V DC, ±10V	0-5V DC, ±5V DC	0-10V DC, ±10V DC, 0-1mA, 0-20mA, 4-20mA	4-20mA
Wyjście moduły wyjść analogowych	0-5V DC, 0-10V DC, ±5V DC, ±10V DC, 0-20mA, 4-20mA, ±20mA	±10V DC, 0-20mA, 4-20mA	0-10V DC, 0-5V DC, ±10V DC, ±5V DC, 0-20mA, 4-20mA, ±20mA	0-10V DC, ±10V DC, 0-20mA, 4-20mA, ±20mA	-
Common Mode Rejection	160dB	110dB	100dB	160dB	160dB
Normal Mode Rejection (60Hz)	95dB	85dB	70dB	85dB	85dB
Pasmo	4Hz do 10kHz	3Hz do 10kHz	3Hz do 20kHz	3Hz to 3kHz	3Hz
Sklep internetowy	Seria 5B	Seria 7B	Seria 8B	Seria DSCA	Seria DSCT

Kondycjonery pomiarowe znajdują zastosowanie wszędzie tam, gdzie istnieje potrzeba pomiarów sygnałów analogowych w trudnym środowisku przemysłowym oraz wszędzie tam, gdzie istotny jest dokładny pomiar bez zakłóceń. Kondycjonery są pomocne zarówno w zastosowaniach R&D jak i w monitorowaniu różnorakich procesów przemysłowych. Typowe branże i zastosowania:

• Energetyka & OZE: pomiar prądów generatorów, wyjść inwerterów, monitorowanie temperatur uzwojeń.
• Oil & Gas oraz chemia: praca w środowisku wymagającym certyfikacji ATEX, pomiary temperatury i innych parametrów środowiskowych.
• Woda i ścieki: galwaniczne odseparowanie długich kabli sond poziomu.
• Motoryzacja i aerospace: kondycjonowanie tensometrów w hamowniach silników oraz testach strukturalnych.
• Farmacja i żywność: precyzyjne sterowanie temperaturą w liniach CIP/SIP.
• Badania naukowe: akwizycja sygnałów mikrowoltowych z czujników MEMS.

Moduły kondycjonujące są bardzo istotnym elementem systemów pomiarowych w środowiskach przemysłowych. Zastosowanie izolacji galwanicznej oraz filtracji sygnału pozwala na eliminację najistotniejszych źródeł zakłóceń mierzonego sygnału. Istotnym benefitem jest także zabezpieczenie urządzeń pomiarowych przed ewentualnym uszkodzeniem. Szeroka oferta kondycjonerów pomiarowych Dataforth pozwala na wybór odpowiedniego rozwiązania dla każdej aplikacji automatyki przemysłowej.
