1. BACnet – czym jest i po co się stosuje?

BACnet (Building Automation and Control networks) jest otwartym i publicznym protokołem komunikacyjnym wykorzystywanym w automatyce budynkowej. Jest on niezależny sprzętowo oraz potrafi obsługiwać technologię LAN. Standard ten może być zastosowany w dowolnej wielkości budynku, od najmniejszych instalacji składających się z kilku urządzeń aż do bardzo dużych i skomplikowanych instalacji.

BACnet umożliwia współpracę wielu podsystemów tj. PPOŻ, kontrola dostępu, HVAC czy inteligentne oświetlenie. Potrafi zintegrować urządzenia wielu producentów bez utraty swojej funkcjonalności. Główną możliwością jest wymiana danych tj.:

  • harmonogram pracy,
  • obsługa logów oraz alarmów,
  • kontrola wartości (np. temperatura powietrza lub wody).

2. Brama BACnet – MODBUS (GW-BAC1).

GW-BAC1 to wolnostojąca brama do automatyki budynkowej o wysokiej wydajności, która umożliwia zastosowanie sterowników PLC firmy Unitronics do pracy w sieci BACnet jako urządzenie Master. Dzięki niej możemy podłączać wiele urządzeń obsługujących BACnet MS/TP lub IP jako Slave z urządzeniami Modbus TCP/IP lub RTU(485) pracującymi jako Master. Konfiguracja tych protokołów odbywa się za pomocą narzędzia konfiguracyjnego UniBACnet Configurator firmy Unitronics.

2.1 Podłączenie urządzeń MODBUS RTU (RS485).

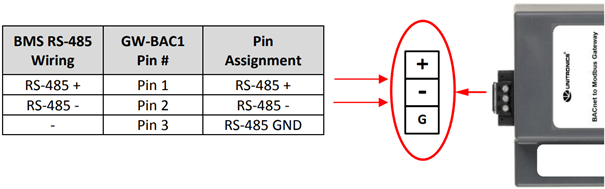

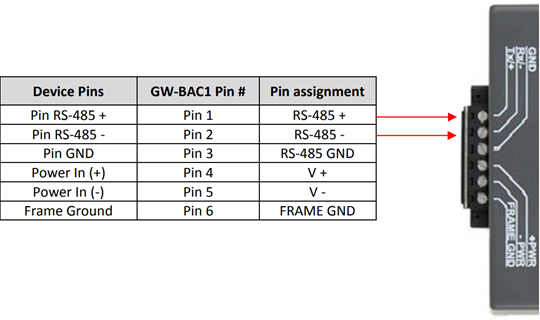

Urządzenie GW-BAC1 posiada 6 pinową listwę zaciskową jak na poniższym obrazku:

Do Modbus RTU (RS485) służą piny 1, 2 oraz (ew.) 3.

2.2 Terminacja RS-485.

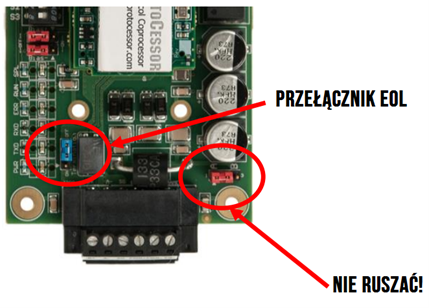

Terminację (najczęściej opornik ~120Ω) przy połączeniu przez RS485 stosuje się tylko w przypadku długich przewodów >1,5-2m. Należy przy tym pamiętać, że terminację włącza się tylko fizycznych końcach przewodu RS485. Jeżeli GW-BAC1 jest na jednym z tych końców to terminację należy włączyć za pomocą niebieskiego przełącznika EOL (End Of Line) pokazanego na poniższym obrazku:



2.3 Podłączenie urządzeń BACnet MS/TP.

Do połączenia urządzeń BACnet MS/TP służy 3 pinowy konektor pokazany na poniższym obrazku:

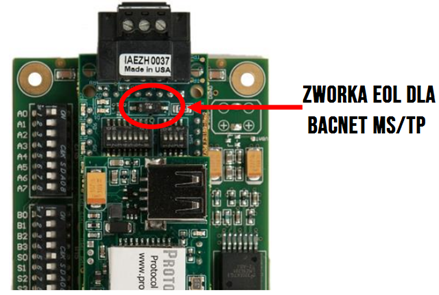

Jeżeli GW-BAC1 znajduje się na fizycznym końcu sieci BACnet MS/TP to, analogicznie jak w przypadku Modbus RTU (485) należy włączyć terminację. W tym celu należy przestawić zworkę EOL dedykowaną do BACnet MS/TP:



2.4 Podłączenie zasilania do GW-BAC1.

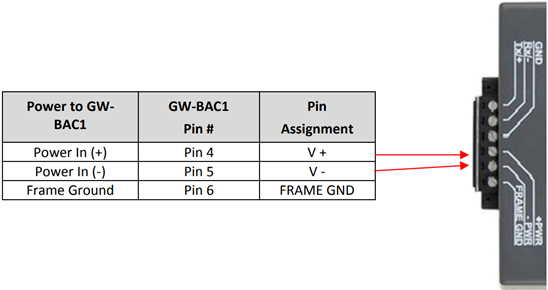

Brama GW-BAC1 może być zasilana ze stabilizowanego zasilacza o napięciu 9-30Vdc lub 12-24Vac na pinach 4 oraz 5. Dla zasilania 12Vdc/ac pobór nominalny pobór prądu to 170-240mA, dla zasilania 24Vdc/ac = 100-140mA, natomiast dla zasilania 30Vdc jest to 80-100mA. Pin 6 służy do podłączenia uziemienia:





3. Konfiguracja GW-BAC1 w programie Unilogic.

Konfigurator UniBACnet jest wbudowanym narzędziem do programu UniLogic oraz VisiLogic, które pozwala użytkownikowi w łatwy sposób stworzyć plik konfiguracyjny dla GW-BAC1. Po utworzeniu plik konfiguracyjny należy załadować do GW-BAC1, aby umożliwić mu komunikację ze sterownikiem PLC firmy Unitronics.

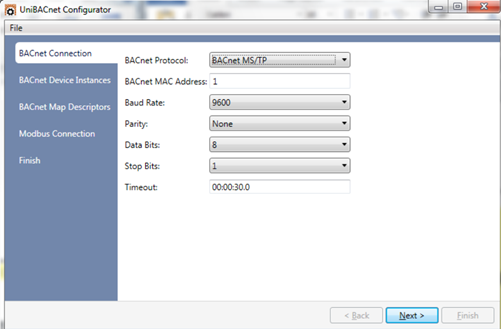

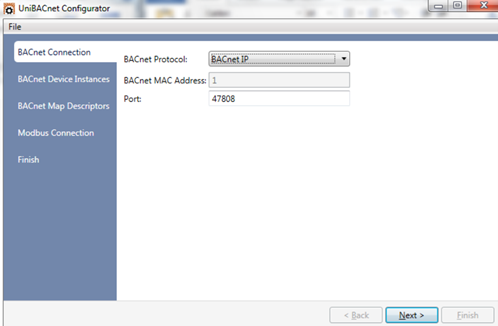

  • Połączenie BACnet – W pierwszej zakładce programu UniBACnet Configurator wpisz parametry połączenia BACnet (MS/TP lub IP):

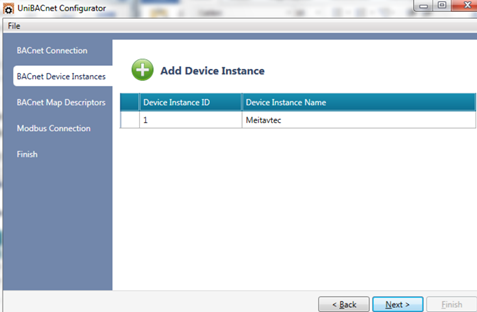

  • Instancja urządzeń BACnet – w kolejnej zakładce należy dodać urządzenia BACnet Slave o unikalnych instancjach ID (sprawdzić w dokumentacji dla BACnet Slave):

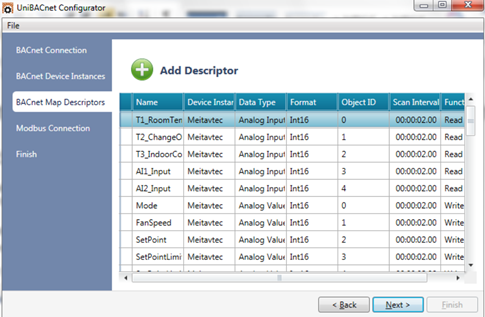

  • Mapa zmiennych urządzeń BACnet Slave – trzecia zakładka służy do konfiguracji całej mapy zmiennych do wymiany danych:

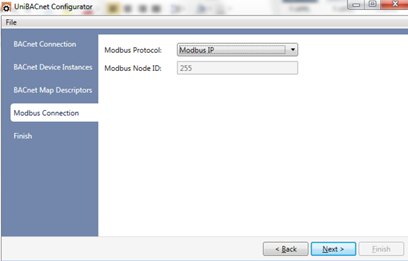

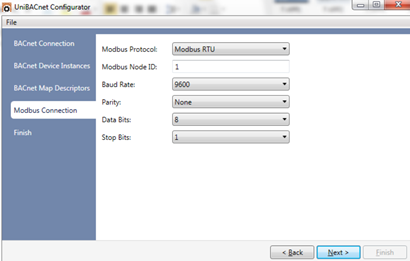

  • Połączenie Modbus – przedostatnia zakładka służy do konfiguracji Modbus RTU lub TCP/IP:

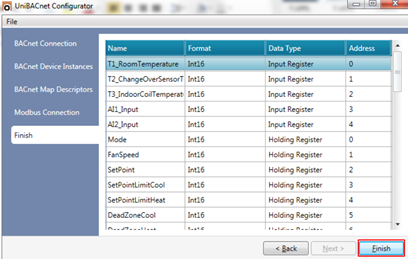

  • Koniec – ostatnia zakładka z podsumowaniem całej konfiguracji i możliwością wygenerowania pliku CSV, służącego do wgrania do bramy GW-BAC1:


    Po utworzeniu pliku konfiguracyjnego należy go wgrać do GW-BAC1 zgodnie z poniższą instrukcją:

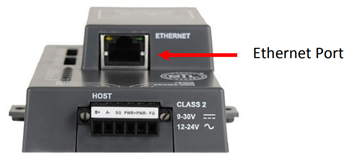

    • Podłącz kabel Ethernet pomiędzy komputerem a GW-BAC1:


    • Domyślne IP bramy GW-BAC1 to 168.1.24, dlatego należy ustawić w swojej karcie sieciowej adres IP: 192.168.1.x (gdzie x = 1 … 253 wyłączając 24),
    • Po ustawieniu adres IP komputera należy otworzyć przeglądarkę i wpisać adres 192.168.1.24 – powinno pojawić menu bramy GW-BAC1:

    • Jeżeli adres nie odpowiada, należy ściągnąć to oprogramowanie FieldServer-Toolbox, w celu znalezienia GW-BAC1 i nadaniu mu adresu 192.168.1.24,

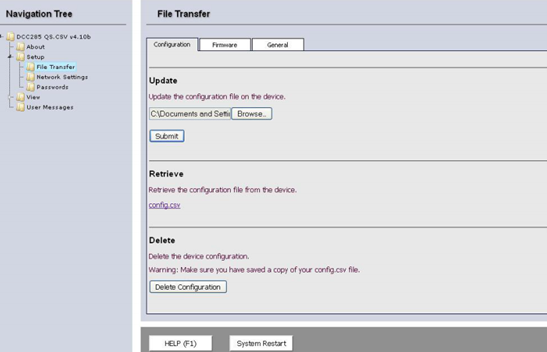

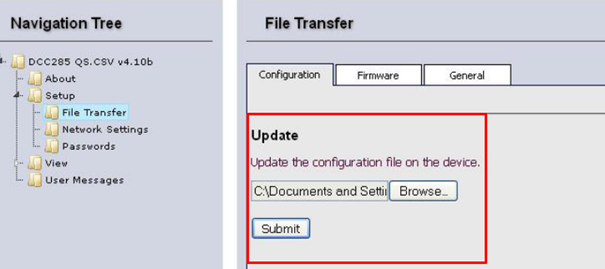

    • Po uzyskaniu połączenia z bramą, w lewym drzewku wybieramy Setup -> File Transfer, a następnie w polu Update należy kliknąć Browse, wybierając nowoutworzony plik CSV z konfiguracją i zatwierdzić przyciskiem Submit:

    • Po zakończeniu wgrywania należy wybrać przycisk Restart i zaczekać na zrestartowanie się bramy GW-BAC1. Po chwili urządzenie jest gotowe do pracy.

3.1 Połączenie PLC – bramka GW-BAC1.

Połączenie sterownika PLC firmy Unitronics z bramą GW-BAC1 po Modbus TCP/IP odbywa się poprzez port 502 i adresie IP tej bramy (domyślnie 192.168.1.24). Należy zostawić wartość Slave ID = 255. Poniższa tabela pokazuje, którymi funkcjami należy pytać bramę GW-BAC1:



Modbusowy kod funkcji

Zmienna BACnet

Odczyt

Zapis

Rejestr (Tylko odczyt)

#4

-

Rejestr (Zapis/odczyt)

#3

#6 lub #16

Bit (Tylko odczyt)

#2

-

Bit (Zapis odczyt)

#1

#5 lub #15



Przykładowy projekt do programu UniLogic znajduje się na końcu instrukcji.

4. PLC jako BACnet/IP Server

Sterowniki PLC+HMI z serii UniStream oraz wirtualne PLC posiadają funkcję pracy w sieci BACnet/IP jako Server. Innymi słowy, mogą udostępniać swoje dane do nadrzędnego systemu BACnet/IP. Dzięki takiemu rozwiązaniu można uzyskać automatyzację procesów zarządzaną przez protokół automatyki budynkowej.

Do uzyskania takiej funkcjonalności wymagane jest aby sterownik PLC z serii UniStream był wyposażony w kartę microSD.

4.1 Konfiguracja BACnet Server

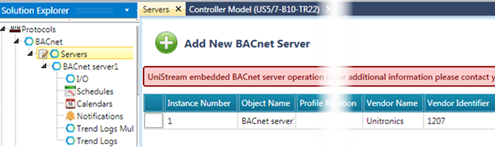

  1. W drzewku projektu wybieramy PLC Communication -> Protocols -> BACnet -> Servers (1), a następnie na środku ekranu wybieramy „Add New BACnet Server” (2):



  2. Następnie na środku w polu roboczym pokazywane jest podsumowanie zmiennych, które mają być udostępniane.

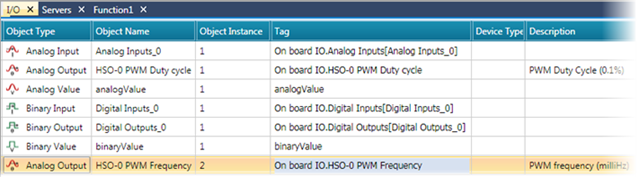

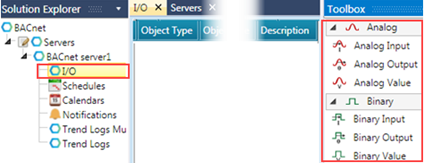

  3. Z drzewka projektu należy wybrać I/O, a następnie dodać zmienne do wymiany danych.


4.2 Aktywacja lincencji BACnet



Każdy sterownik UniStream z wersją OS wyższą niż 1.28.58 posiada wbudowaną funkcjonalność pracy w sieci BACnet/IP jako Server przez okres 60 minut.

Po zrestartowaniu sterownika PLC lub HMI następuje ponowne odliczanie 60 minut. Aby uzyskać pełną funkcjonalność należy wykupić klucz licencyjny (jeden klucz = jeden PLC).

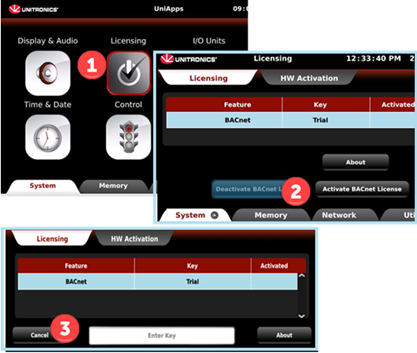

Po zakupie licencji należy na sterowniku z wgraną konfiguracją BACnet/IP uruchomić UniApps, a następnie wybrać Licensing -> Activate BACnet License -> Enter Key i na tym ekranie wprowadzić otrzymany klucz.



>> POBIERZ PRZYKŁADOWY PROJEKT <<

Jeśli pojawiły się jakieś pytania napisz do nas na sterowniki@elmark.com.pl
