Wstęp
Współczesna energetyka opiera się na niezawodnej i skutecznej komunikacji pomiędzy urządzeniami pomiarowymi, sterującymi i nadzorującymi. Każdy poziom infrastruktury począwszy od sensorów i urządzeń wykonawczych po centrum zarządzania, wymaga wymiany danych w czasie rzeczywistym. Różnorodność stosowanych protokołów sprawia, że urządzenia często „nie rozumieją się” nawzajem, co prowadzi do problemów z integracją. Na przeciw tym wyzwaniom wychodzi firma Moxa z rodziną przemysłowych konwerterów protokołów MGate, zaprojektowanych specjalnie dla sektora energetycznego. W artykule przedstawiamy syntetyczny przegląd najczęściej stosowanych protokołów komunikacyjnych w energetyce oraz możliwości oferowane przez urządzenia Moxa MGate w zakresie konwersji, integracji i diagnostyki systemów.
Najczęściej spotykane protokoły komunikacyjne w energetyce
Modbus to jeden z najstarszych i najprostszych protokołów przemysłowych, który mimo upływu lat nadal znajduje szerokie zastosowanie również w energetyce. Jego największą zaletą jest prostota implementacji oraz powszechna dostępność w różnego rodzaju licznikach energii, sterownikach PLC i modułach I/O. Występuje w wersjach szeregowych RTU, ASCII oraz sieciowej Modbus TCP. Pomimo ograniczeń w zakresie bezpieczeństwa i funkcjonalności, Modbus nadal stanowi skuteczne rozwiązanie w mniej krytycznych aplikacjach pomiarowo-kontrolnych.
IEC 60870 to zbiór standardów opracowanych przez Międzynarodową Komisję Elektrotechniczną (IEC), przeznaczony do zdalnego sterowania i monitorowania infrastruktury elektroenergetycznej. Standard ten odgrywa kluczową rolę w automatyce stacyjnej, zapewniając niezawodną wymianę danych między urządzeniami obiektowymi a systemami SCADA.
- IEC 60870-5-101 to protokół komunikacji szeregowej (RS-232/422/485), opracowany z myślą o zastosowaniach w zdalnych terminalach (RTU – Remote Terminal Units). Dzięki prostocie implementacji i niskim wymaganiom sprzętowym, protokół 101 jest stosowany w starszych instalacjach energetycznych.
- IEC 60870-5-104 to rozwinięcie standardu 101, dostosowane do pracy w nowoczesnych sieciach TCP/IP. Protokół ten pozwala na bezpośrednie połączenie systemów SCADA z urządzeniami w stacjach elektroenergetycznych przez Ethernet, eliminując potrzebę stosowania komunikacji szeregowej.
IEC 61850 to nowoczesny, zaawansowany protokół przeznaczony do budowy cyfrowych stacji elektroenergetycznych, który znacznie wykracza poza tradycyjne ramy przesyłania danych. Jego cechą charakterystyczną jest modelowanie danych w sposób obiektowy oraz możliwość pracy w czasie rzeczywistym. Dzięki usługom takim jak GOOSE (Generic Object Oriented Substation Events) i Sampled Values (SV), IEC 61850 umożliwia błyskawiczne przesyłanie sygnałów zabezpieczeniowych i pomiarów cyfrowych. To właśnie ten protokół otworzył drogę do tworzenia w pełni cyfrowych stacji, gdzie wymiana informacji między urządzeniami zachodzi wyłącznie przez sieć Ethernet, a konfiguracja systemu opiera się na plikach opisowych SCL (Substation Configuration Language).
DNP3 (Distributed Network Protocol) jest szeroko stosowany w w aplikacjach SCADA i automatyce sieci elektroenergetycznych. Protokół ten zaprojektowano z myślą o niezawodnej transmisji danych nawet w trudnych warunkach przy niskiej jakości łączy czy wysokim opóźnieniu. DNP3 oferuje zaawansowane funkcje raportowania zdarzeń, kolejkowania danych i synchronizacji czasu.
Różnorodność stosowanych protokołów w energetyce wynika z dużej rozpiętości aplikacji od prostych układów pomiarowych po zaawansowane systemy automatyki stacyjnej. W efekcie, interoperacyjność między nimi jest kluczowa, szczególnie w systemach, które łączą starsze technologie z nowoczesnymi rozwiązaniami cyfrowymi. To właśnie w tym kontekście konwertery protokołów stają się niezbędnym elementem.
Konwetery protokołów w energetyce - klucz do integracji systemów
W dobie cyfryzacji i postępującej automatyzacji, energetyka – jak wiele innych branż przemysłowych, staje przed wyzwaniem integracji nowoczesnych systemów sterowania i monitoringu z istniejącą infrastrukturą techniczną. W wielu przypadkach zastąpienie wszystkich urządzeń starszej generacji nowoczesnymi komponentami byłoby nie tylko nieopłacalne, ale również logistycznie trudne do zrealizowania. Rozwiązaniem, które umożliwia płynne przejście do ery inteligentnych sieci energetycznych, są konwertery protokołów komunikacyjnych.
Konwertery protokołów, umożliwiają komunikację pomiędzy urządzeniami posługującymi się różnymi protokołami transmisji danych. Dzięki nim możliwe jest niezakłócone współdziałanie starszych urządzeń, opartych np. na protokołach Modbus z nowoczesnymi systemami nadzoru i automatyki. W energetyce oznacza to możliwość integracji starych liczników, sterowników, zabezpieczeń czy urządzeń wykonawczych z nowoczesnymi rozwiązaniami IT i OT, bez konieczności ich wymiany.
Jedną z największych korzyści wynikających ze stosowania konwerterów protokołów w energetyce jest przedłużenie żywotności istniejącej infrastruktury. Urządzenia, które wciąż działają poprawnie, ale nie są kompatybilne z nowymi rozwiązaniami komunikacyjnymi, mogą zostać włączone do systemu poprzez odpowiednią translację danych. Równocześnie, konwertery protokołów umożliwiają łatwą integrację urządzeń wykorzystujących różne standardy komunikacyjne, niezależnie od producenta, generacji sprzętu czy rodzaju protokołu. To nie tylko oszczędność finansowa, ale także sposób na minimalizację przestojów i ograniczenie ingerencji w pracujące już układy.
Współczesne konwertery protokołów zapewniają nie tylko translację pomiędzy różnymi standardami komunikacyjnymi, ale także oferują szereg dodatkowych funkcji wspierających diagnostykę, skalowalność systemów oraz ich łatwiejszą konfigurację. Dzięki zaawansowanym narzędziom monitorowania ruchu sieciowego czy funkcjom diagnostycznym, inżynierowie mogą szybko zlokalizować przyczynę awarii i skrócić czas reakcji. Intuicyjne interfejsy użytkownika oraz kreatory konfiguracji pozwalają znacząco skrócić czas uruchomienia nowych urządzeń w sieci, nawet jeśli zajmują się tym osoby mniej doświadczone.
Z punktu widzenia architektury systemów, konwertery protokołów umożliwiają budowanie elastycznych i skalowalnych rozwiązań, które nie są ograniczone topologią konkretnego systemu sterowania. Zamiast rozbudowywać istniejące sterowniki o nowe moduły komunikacyjne, co często wiąże się z dodatkowymi kosztami i ograniczeniami sprzętowymi, możliwe jest zastosowanie zewnętrznych konwerterów, które umożliwią podłączenie wielu urządzeń do systemu nadrzędnego bez nadmiernego skomplikowania okablowania.
W kontekście rosnącej roli Internetu Rzeczy (IoT) w energetyce, konwertery protokołów pełnią również istotną funkcję jako pomost pomiędzy tradycyjnymi protokołami przemysłowymi, a nowoczesnymi protokołami IoT, takimi jak MQTT. Umożliwiają one transmisję danych z poziomu infrastruktury energetycznej do chmury, gdzie mogą być analizowane w czasie rzeczywistym i wykorzystywane do optymalizacji procesów, przewidywania awarii czy zwiększania efektywności energetycznej.
MGate - nasza propozycja urządzeń dla energetyki
W odpowiedzi na rosnące potrzeby sektora energetycznego związane z interoperacyjnością, niezawodnością transmisji danych oraz integracją rozproszonych urządzeń i systemów, proponujemy sprawdzone rozwiązania z rodziny MGate - konwertery protokołów przemysłowych, zaprojektowane z myślą o wymagających środowiskach pracy oraz zgodności z protokołami używanymi w energetyce.

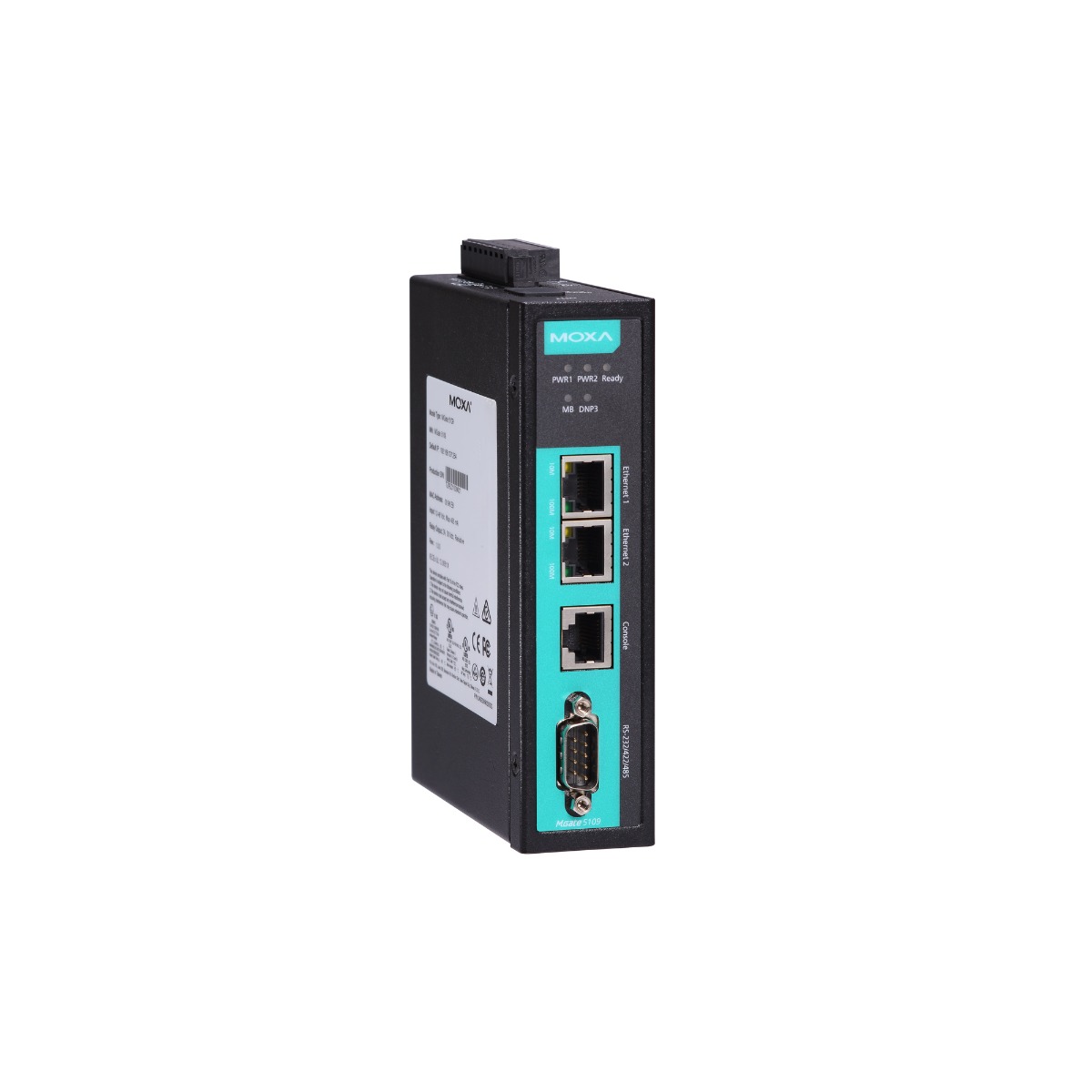

MGate 5109 to przemysłowa brama Ethernetowa umożliwiająca konwersję protokołów Modbus RTU/ASCII/TCP oraz DNP3 serial/TCP/UDP co czyni go idealnym rozwiązaniem dla aplikacji SCADA w elektroenergetyce. Urządzenie oferuje tryb przeźroczysty, umożliwiający łatwe łączenie sieci opartych na protokołach z tej samej rodziny( Modbus TCP i RTU/ASCII lub DNP3 TCP/UDP z DNP3 serial). Wbudowany analizator ruchu Modbus i DNP3 zapewnia wgląd w zawartość ramek, co znacząco ułatwia diagnostykę oraz rozwiązywanie problemów związanych z konfiguracją. Dodatkowo, urządzenie oferuje tryb pracy "agent", w którym MGate samodzielnie wysyła zapytania do urządzeń podrzędnych, bez konieczności oczekiwania na polecenia od urządzenia nadrzędnego. Redukuje to opóźnienia i poprawia wydajność systemu.

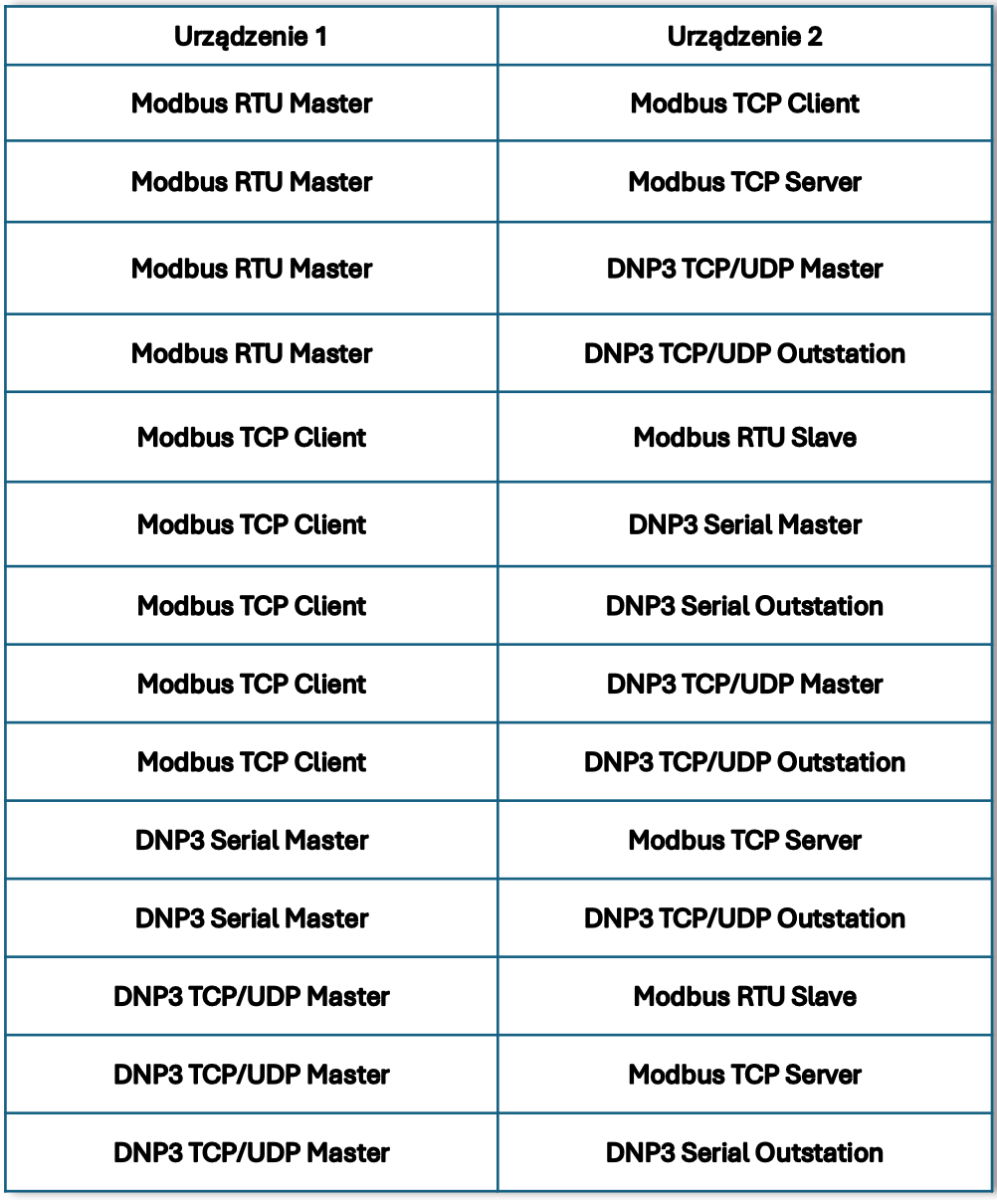

Poniżej zamieszczona została tabela, która zawiera wszystkie możliwe konwersje protokołów obsługiwane przez bramkę MGate 5109. Przedstawione kombinacje pokazują, jakie role mogą przyjmować urządzenia komunikujące się poprzez różne wersje protokołów Modbus i DNP3.

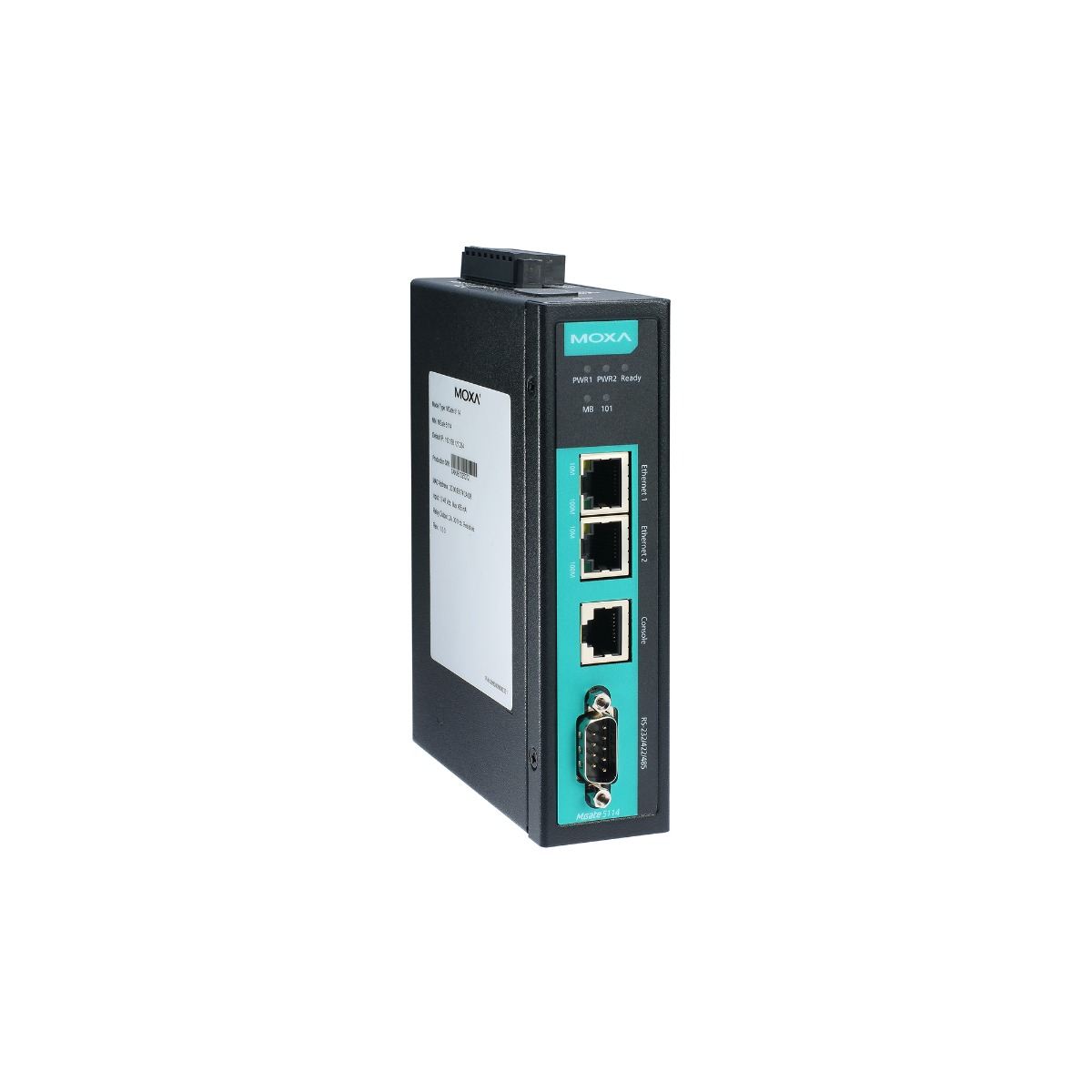

Brama komunikacyjna MGate 5114 została zaprojektowana do integracji urządzeń opartych na protokołach Modbus RTU/ASCII/TCP oraz IEC 60870-5-101 z systemami wykorzystującymi IEC 60870-5-104. Wyposażona w dwa porty Ethernet i jeden port szeregowy RS-232/422/485, umożliwia elastyczną wymianę danych między urządzeniami obiektowymi a systemami SCADA. Konfiguracja urządzenia odbywa się za pomocą intuicyjnego interfejsu webowego z wbudowanym przewodnikiem Quick Setup, który znacząco upraszcza proces uruchomienia. Wbudowane narzędzia diagnostyczne Traffic Monitor umożliwia analizę ruchu, ułatwiają identyfikację problemów komunikacyjnych. Bramka wspiera funkcje rejestrowania zdarzeń, zdalnego monitorowania stanu oraz powiadamiania systemu nadrzędnego o utracie łączności z urządzeniami.

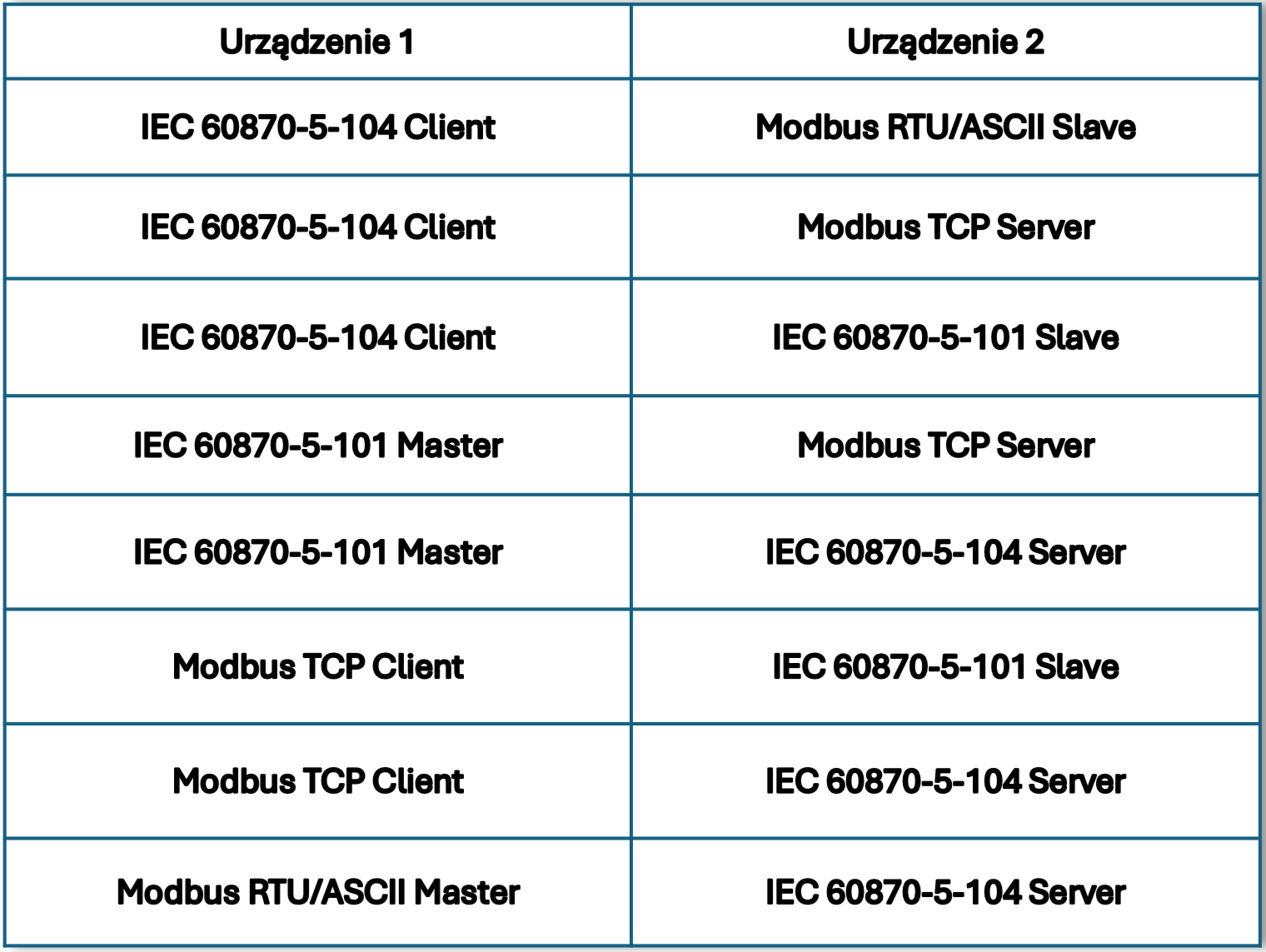

Zestawienie poniżej ilustruje typy konwersji możliwe do zrealizowania z użyciem MGate 5114, który umożliwia integrację urządzeń Modbus oraz IEC 60870-5-101 z systemami opartymi na IEC 60870-5-104. W tabeli zaprezentowano role, jakie mogą przyjmować urządzenia po obu stronach komunikacji.

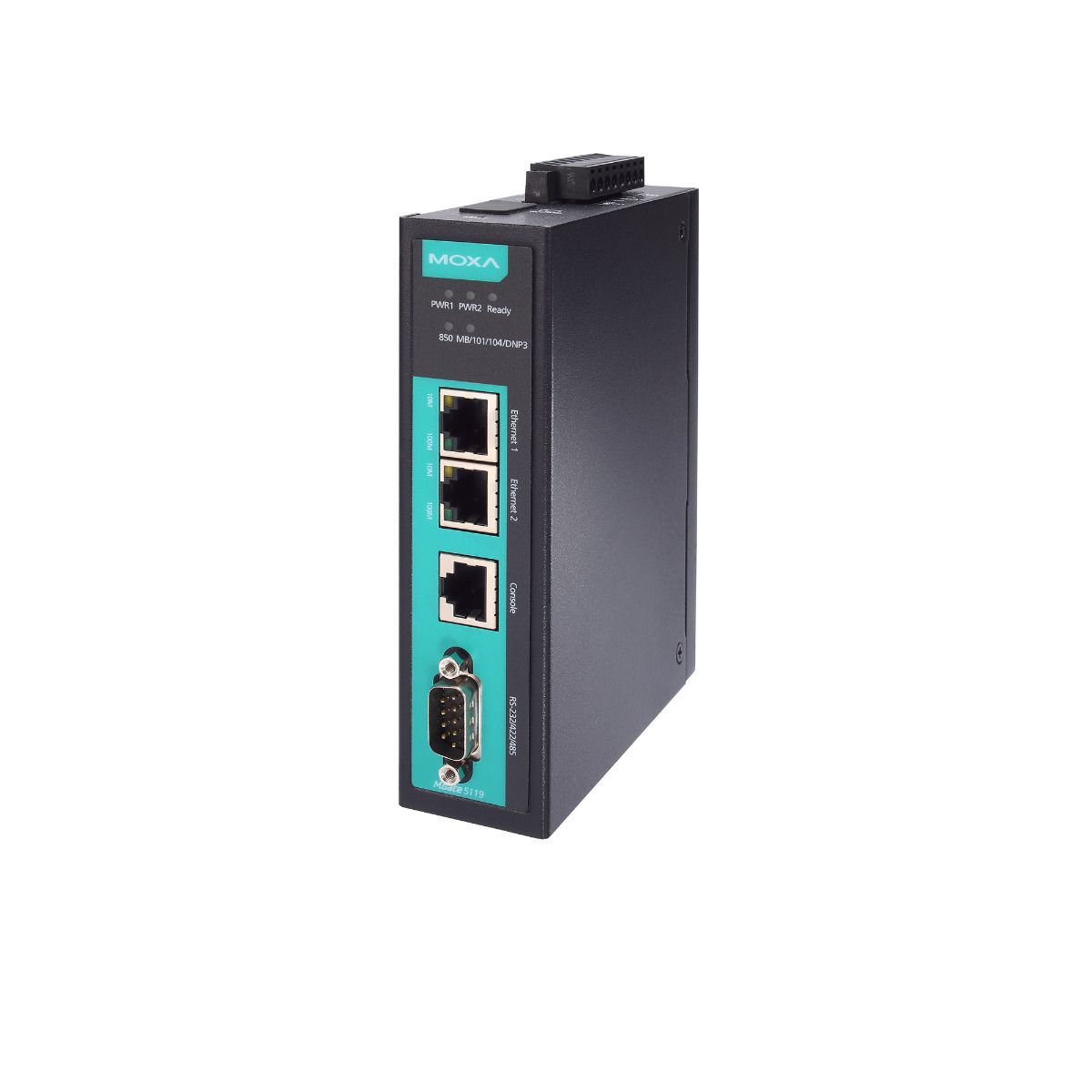

MGate 5119 przeznaczony jest dla środowisk wykorzystujących IEC 61850. Oferuje możliwość konwersji pomiędzy IEC 61850, Modbus oraz IEC 60870-5-101/104. Dzięki zaawansowanemu wsparciu dla GOOSE i MMS, urządzenie to umożliwia integrację zaawansowanych funkcji automatyki stacyjnej z systemami starszego typu bez kompromisu w zakresie niezawodności i bezpieczeństwa. MGate 5119 ma wbudowany generator SCL, który może łatwo generować pliki SCL za pośrednictwem konsoli www i udostępniać je niemal natychmiast, oszczędzając czas i koszty konfiguracji.

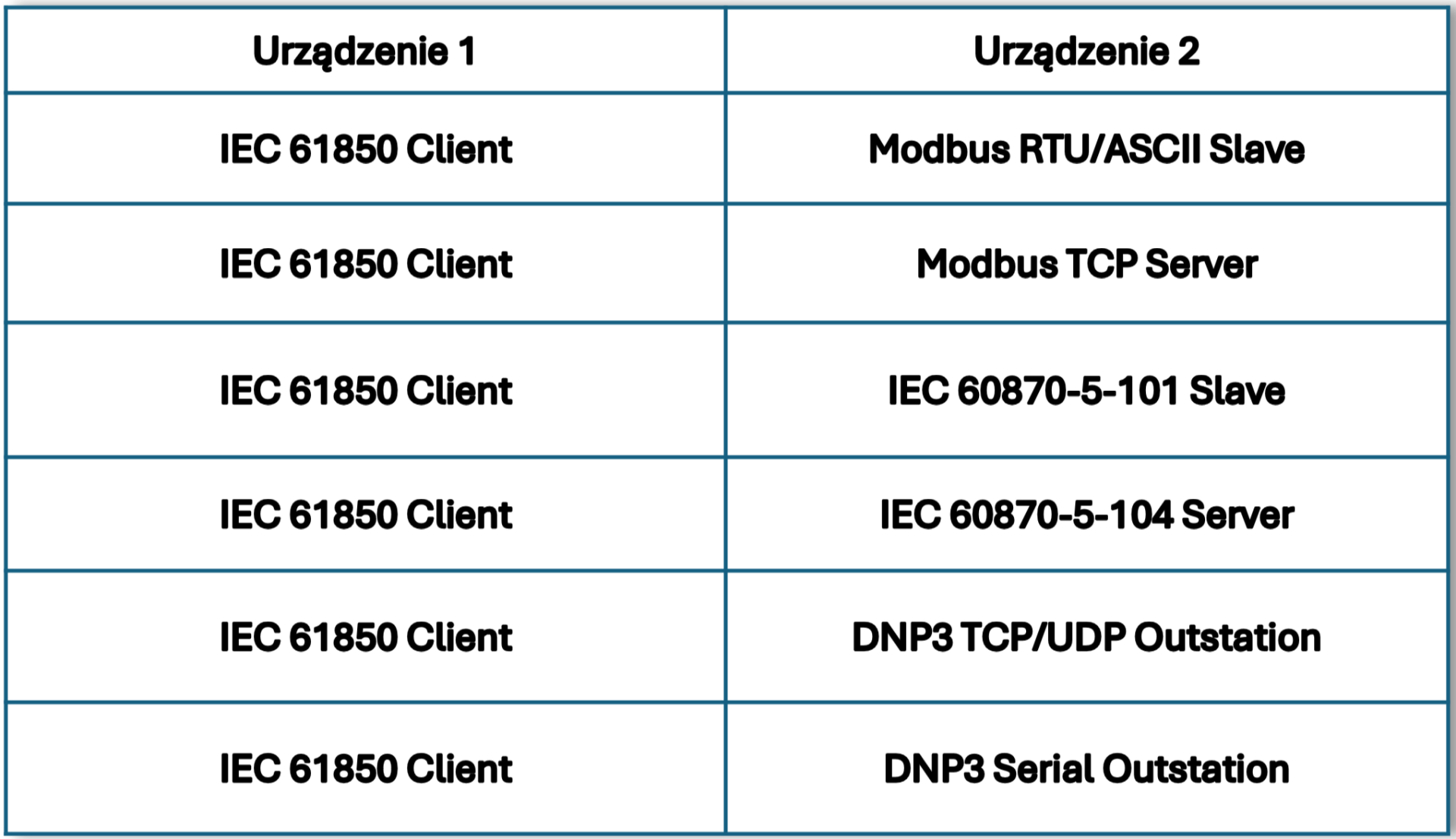

Tabela prezentuje możliwości oferowane przez MGate 5119 urządzenie zaprojektowane z myślą o środowiskach wykorzystujących protokół IEC 61850 w roli Client. Przedstawione konfiguracje pokazują, jak możliwa jest wymiana danych między systemami opartymi na IEC 61850, Modbus oraz IEC 60870-5-101/104 z zachowaniem zgodności funkcjonalnej.

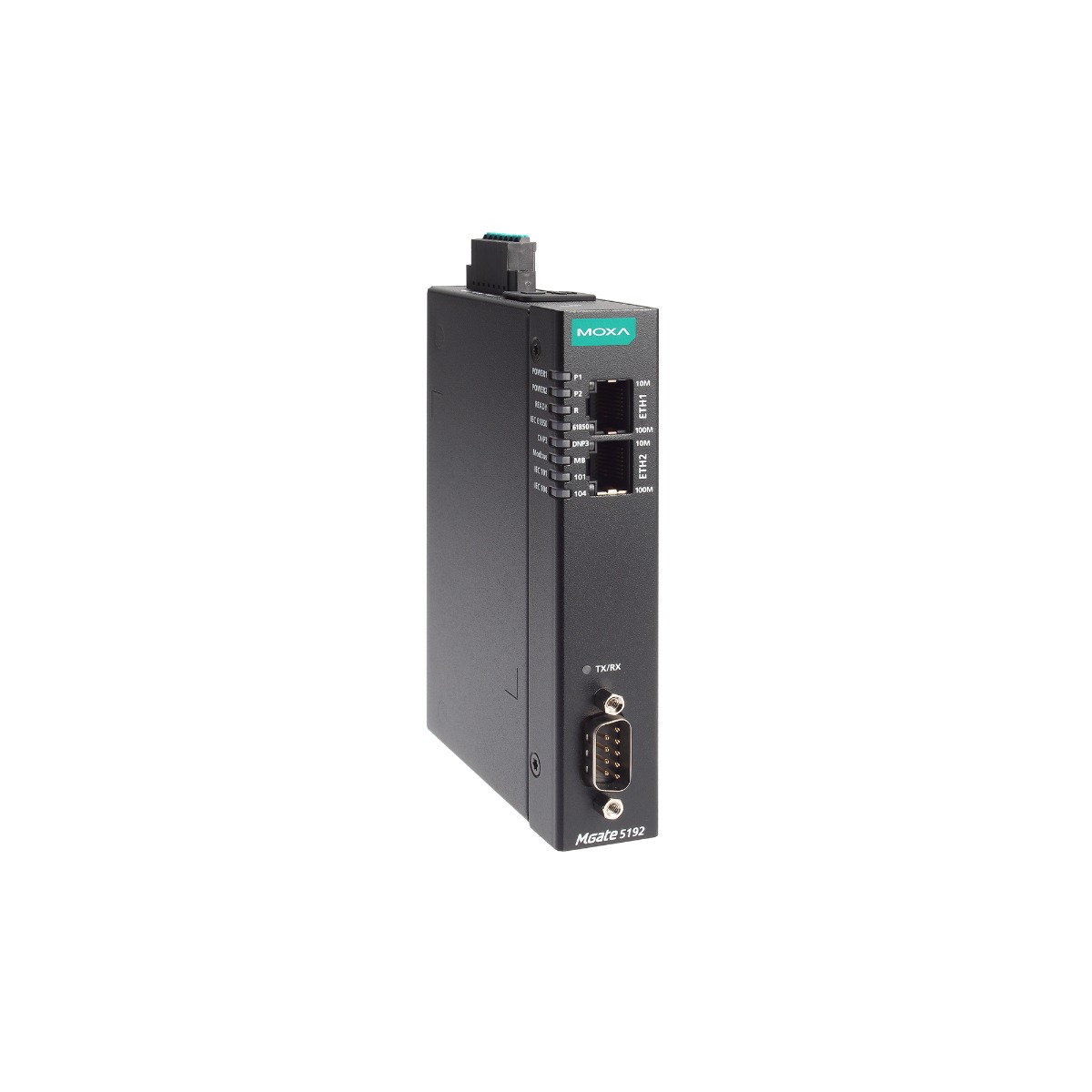

MGate 5192 to przemysłowa brama protokołów zaprojektowana do konwersji protokołu IEC 61850 MMS na popularne standardy komunikacyjne, takie jak: Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP oraz IEC 60870-5-101/104. Bramy MGate 5192 umożliwiają konfigurację offline za pomocą pliku CSV, co pozwala szybko ustawić parametry Modbus.

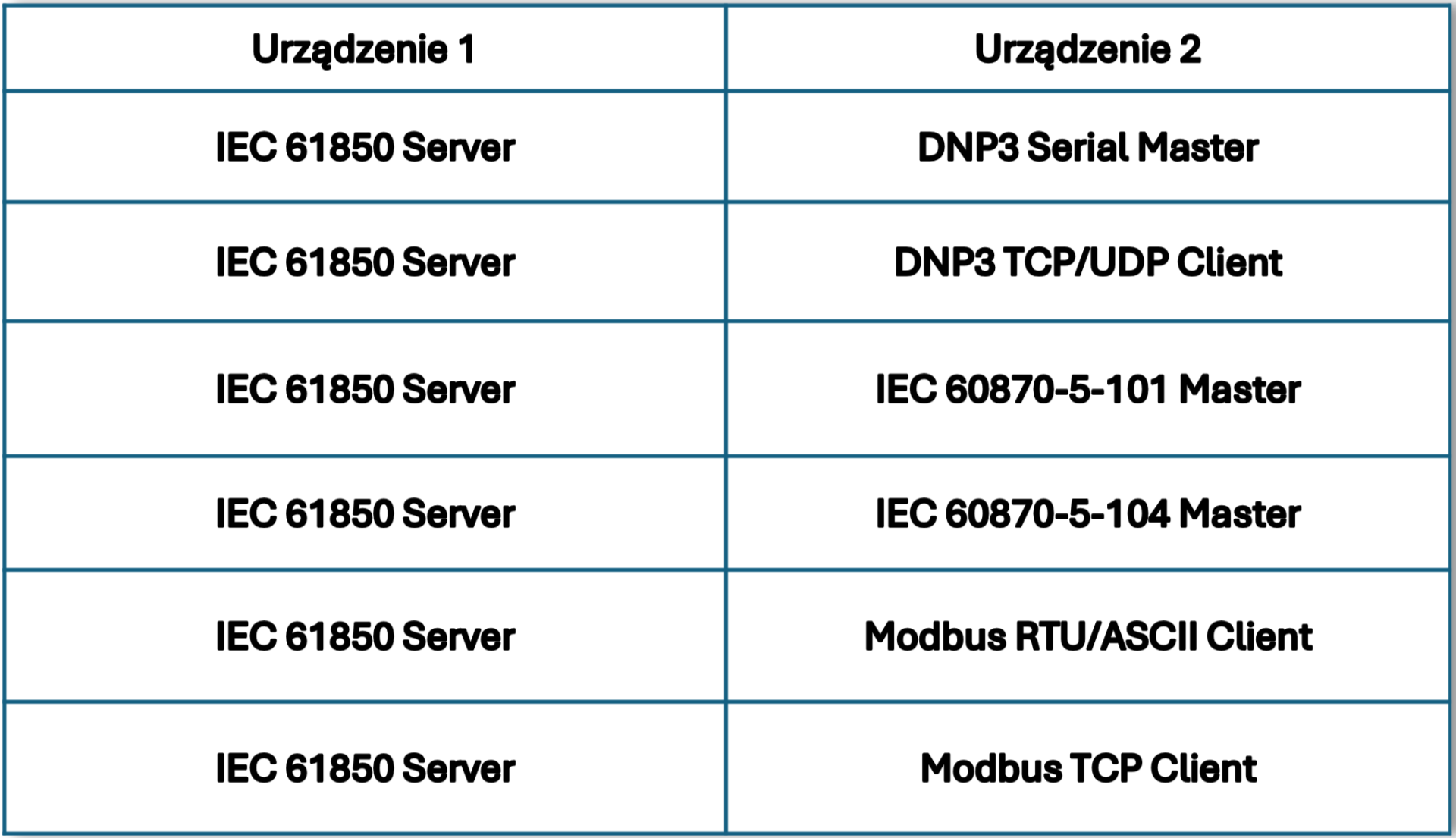

Poniższe zestawienie prezentuje obsługiwane przez urządzenie kombinacje ról i protokołów, w których MGate pełni funkcję clienta IEC 61850, umożliwiając komunikację z urządzeniami nadrzędnymi (master/client).
Podsumowanie
Podsumowując, konwertery protokołów stanowią fundament nowoczesnej integracji systemów w energetyce. Pozwalają łączyć przeszłość z przyszłością, wspierając proces cyfrowej transformacji sektora bez konieczności całkowitej wymiany infrastruktury. W dobie rosnących wymagań dotyczących efektywności, elastyczności i interoperacyjności, są nieodzownym narzędziem w rękach inżynierów i integratorów systemów.
