Unitronics sterujący stacją pompującą w synchrotronie

27.08.2020 Producent: UNITRONICS Zastosowanie: Woda i ścieki, Zakłady przemysłowe
Wizerunek autora
Unitronics sterujący stacją pompującą w synchrotronie

Kontroler stacji pompującej (Synchrotron)

Synchrotron SOLARIS jest największym w Polsce urządzeniem umożliwiającym prowadzenie badań naukowych. Jest to również pierwsze i jedyne synchrotronowe źródło światła w Europie Środkowej. Krakowski synchrotron został wybudowany według innowacyjnego projektu specjalistów ze szwedzkiego ośrodka MAXIV Laboratory i przy zastosowaniu najnowocześniejszych technologii. Dzięki temu krążąca w nim wiązka elektronów ma znakomite parametry przy stosunkowo niewielkich rozmiarach pierścienia akumulacyjnego. A to z kolei stawia krakowski synchrotron w czołówce urządzeń tego typu na świecie.

Stacja pompująca jest pierwszym urządzeniem potrzebnym do wytworzenia podciśnienia (próżni) w urządzeniu jakim jest synchrotron. Niska próżnia jest potrzebna dla krążących w akceleratorze kołowym elektronów jak przelatujących przez linie badawcze fotonów, aby można było prowadzić badania podstawowe na stacjach końcowych.

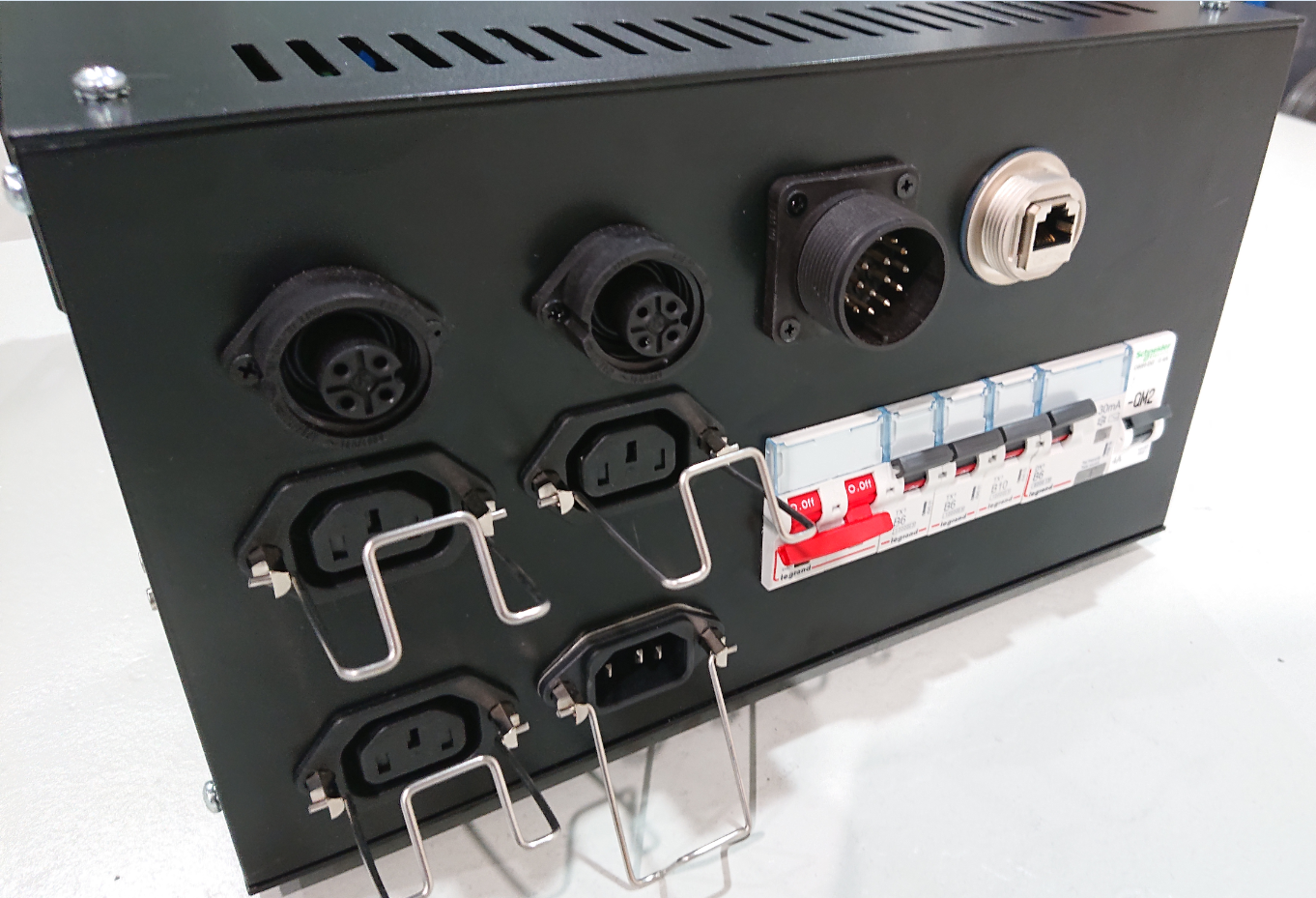

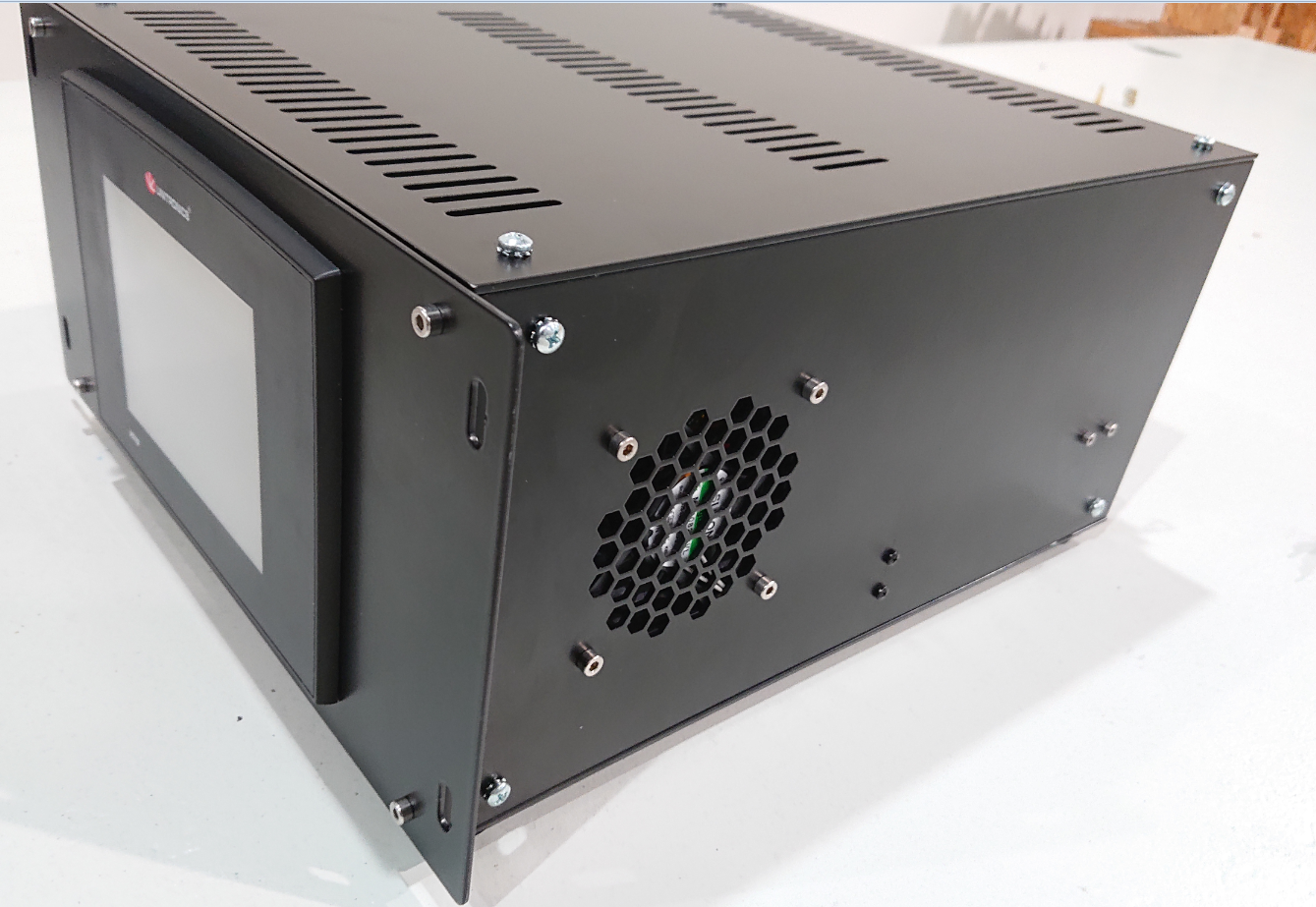

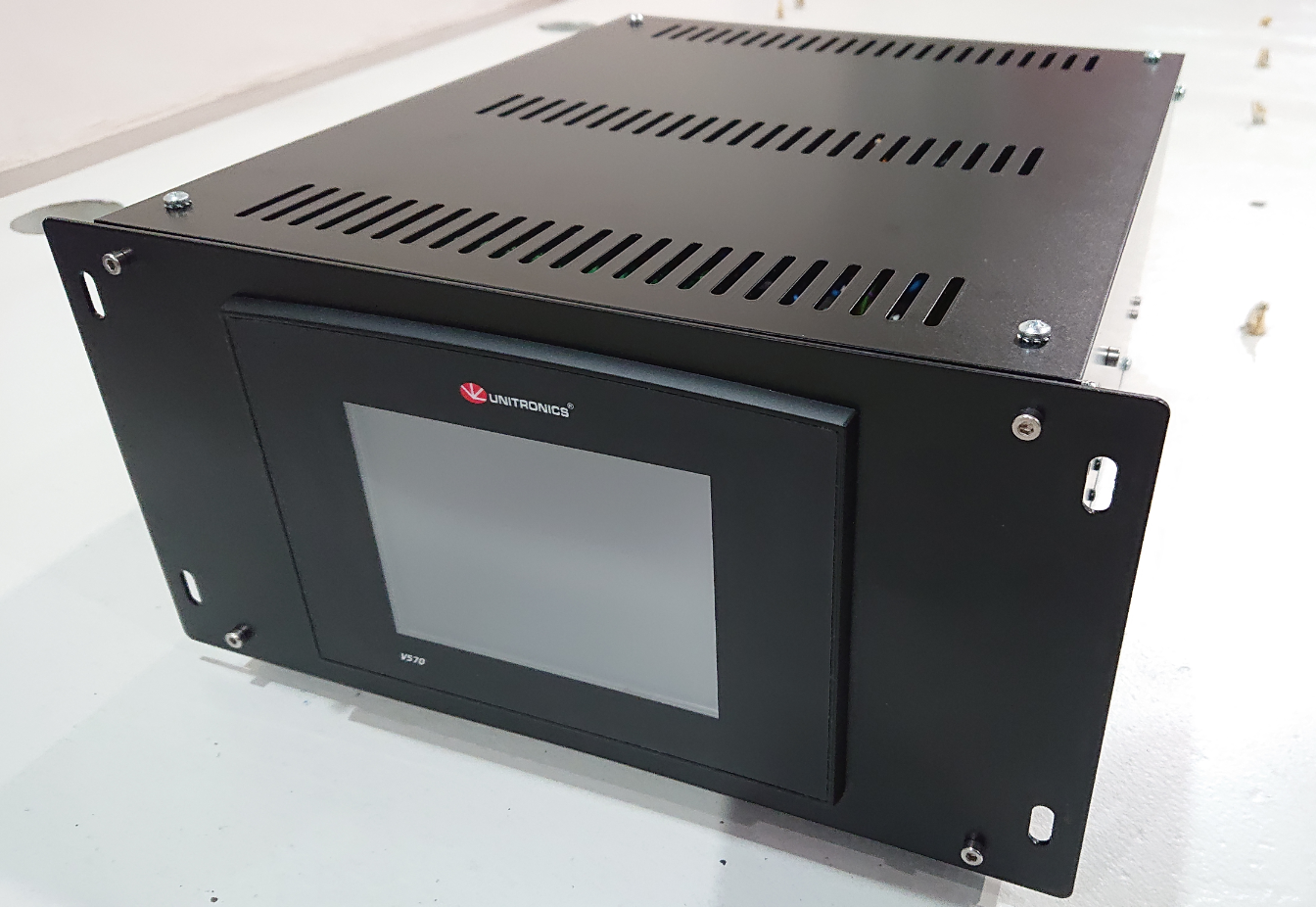

Kontroler stacji pompującej został zaprojektowany przy użyciu produktów firmy Unitronics. Sterownik PLC V570-57-T20B-J definiuje logikę działania stacji pompującej. Zapewnia komunikację z komponentami stacji tj. pompą próżni wstępnej, pompą turbomolekularną, zaworami próżniowymi oraz umożliwia odczyt poziomu próżni z próżniomierzy. Dotykowy ekran umożliwia użytkownikowi intuicyjne sterowanie stacją pompująca. Moduł sygnałowych wejść i wyjść V200-18-E2B rozszerza możliwości komunikacji sterownika PLC z urządzeniami zewnętrznymi, jakimi są kontrolery pomp próżniowych czy kontrolery próżniomierzy. Port Ethernetowy V200-19-ET2 umożliwia zdalną komunikację z stacją pompującą oraz urządzeniami dodatkowymi jak np. kontroler wygrzewania systemów próżniowych.

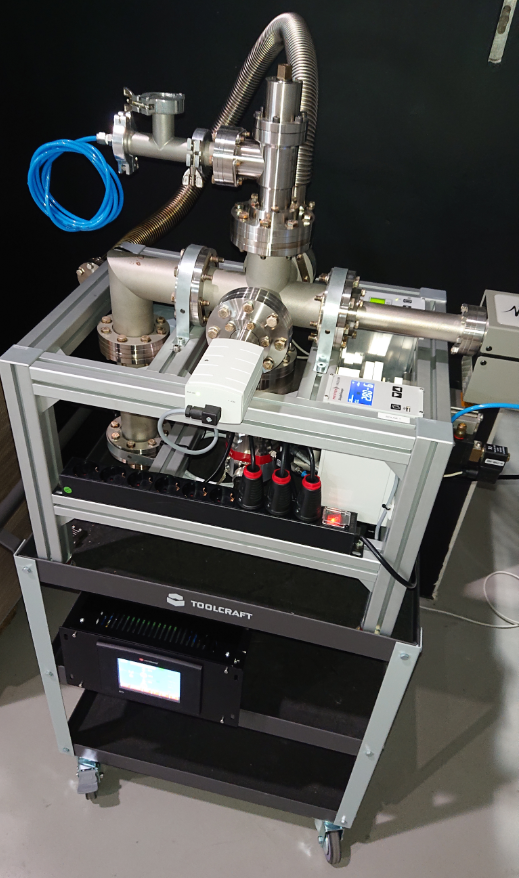

Prototyp stacji pompującej został wykonany przy użyciu pomp próżniowych firmy Pfeiffer Vacuum. Docelowo planuje się rozbudowę kontrolera o możliwość sterowania komponentami próżniowymi innych firm takich jak Leybold, Agilent, Kashiyama czy Edwards Vacuum.




Dane wykonawcy projektu:

SOLARIS Narodowe Centrum Promieniowania Synchrotronowego
Uniwersytet Jagielloński
ul. Czerwone Mski 98, 30-392 Kraków
www.synchrotron.pl
