Case study: kartoniarka oparta na napędach RTA

Zacznijmy od najważniejszego pytania, które może zadać wielu czytelników naszego bloga...

---

Czym jest i jak działa kartoniarka?

Kartoniarka to maszyna używana w przemyśle do automatycznego składania i zamykania kartonów. Jej działanie jest zautomatyzowane i przyspiesza proces pakowania produktów, zwłaszcza w przypadku produkcji na dużą skalę.

Jej pracę możemy podzielić na kilka etapów:

1. Zasilanie materiałów
   Na początku procesu, pudełka płaskie lub płaskie arkusze tektury są zazwyczaj magazynowane w specjalnym pojemniku lub na taśmie transportowej.

2. Podnoszenie i podawanie kartonów
   Kartoniarka wykorzystuje mechanizmy, które podnoszą płaskie arkusze tektury i przesyłają je na odpowiednią stację pracy.

3. Składanie kartonów
   Na stacji składania kartoniarka używa różnych mechanizmów, takich jak układarki, by złożyć płaską tekturę w trójwymiarowe pudełko o określonych wymiarach. To zwykle obejmuje zginaną i klejoną klapę spodu, boczne ścianki oraz klapę górną.

4. Wypełnianie pudełek
   Złożone pudełka na kolejnej stacji mogą być wypełniane produktami.

5. Zamykanie pudełek
   Po umieszczeniu w nich produktów, kartoniarka przemieszcza pudełka na stację zamykania. Tutaj są zamykane za pomocą kleju lub taśmy klejącej, a klapa górna jest składana i przymocowywana.

6. Wydawanie gotowych pudełek
   Gotowe pudełka wypuszczane są na taśmę transportową lub do innego systemu, który może być dalej używany do etykietowania, paletyzacji lub wysyłki.

Kartoniarki są dostępne w różnych konfiguracjach i mogą obsługiwać wiele rodzajów pudełek i produktów z różnymi prędkościami. Automatyzacja procesu pakowania przy użyciu kartoniarki pomaga zwiększyć wydajność, zmniejszyć koszty pracy i minimalizować ryzyko błędów ludzkich podczas procesu pakowania.

---

Wykonawca maszyny

Firma Automex System s.c. zajmuje się dostarczaniem profesjonalnych rozwiązań w zakresie elektronicznie sterowanych urządzeń pomiarowych. Zespół doświadczonych inżynierów opracowuje projekty wag automatycznych do big bagów, a także wag automatycznych porcjujących oraz maszyn do napełniania beczek, wiaderek, puszek i innych opakowań wg zadanej wartości masy.

---

Krótki opis projektu

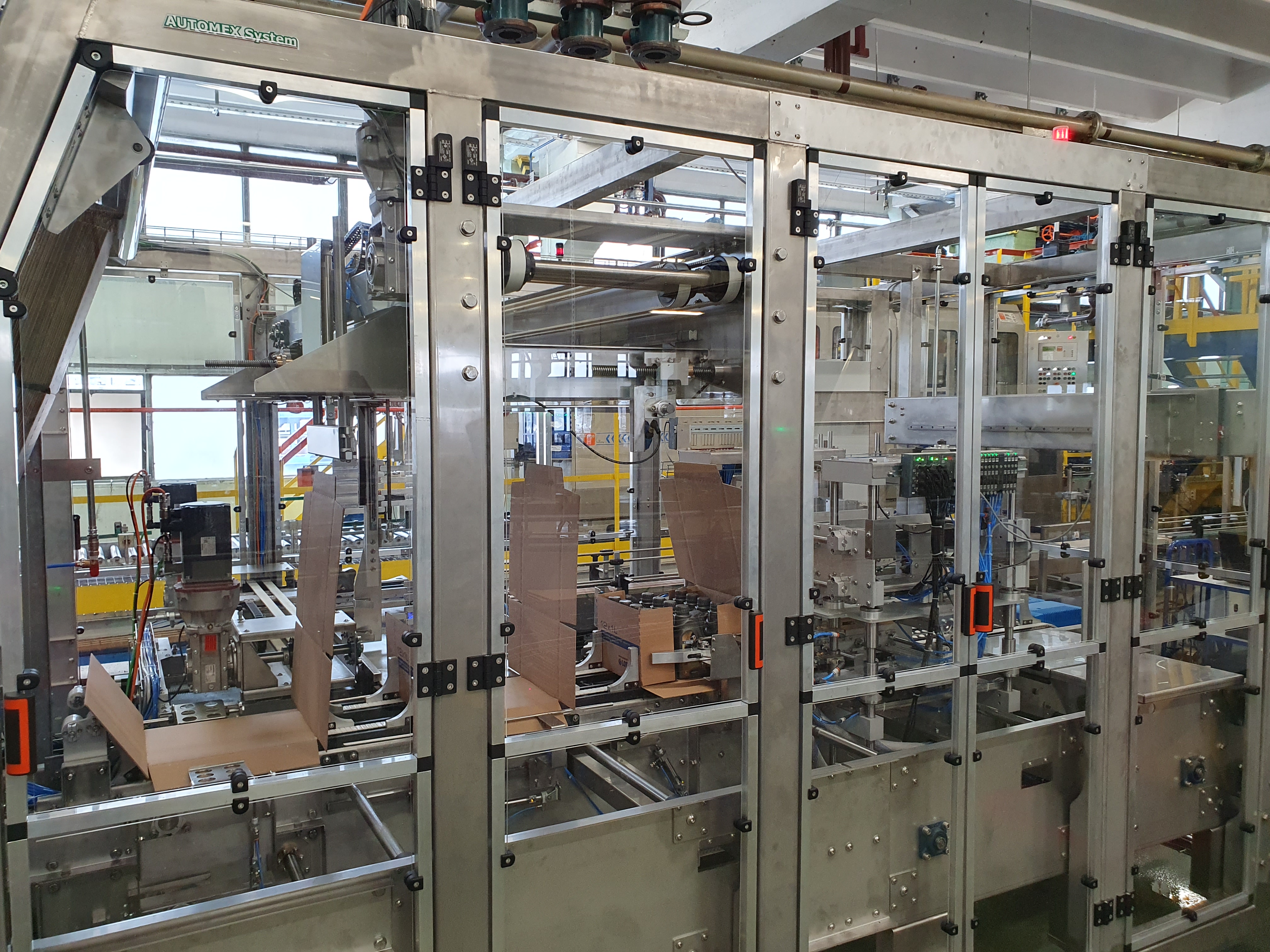

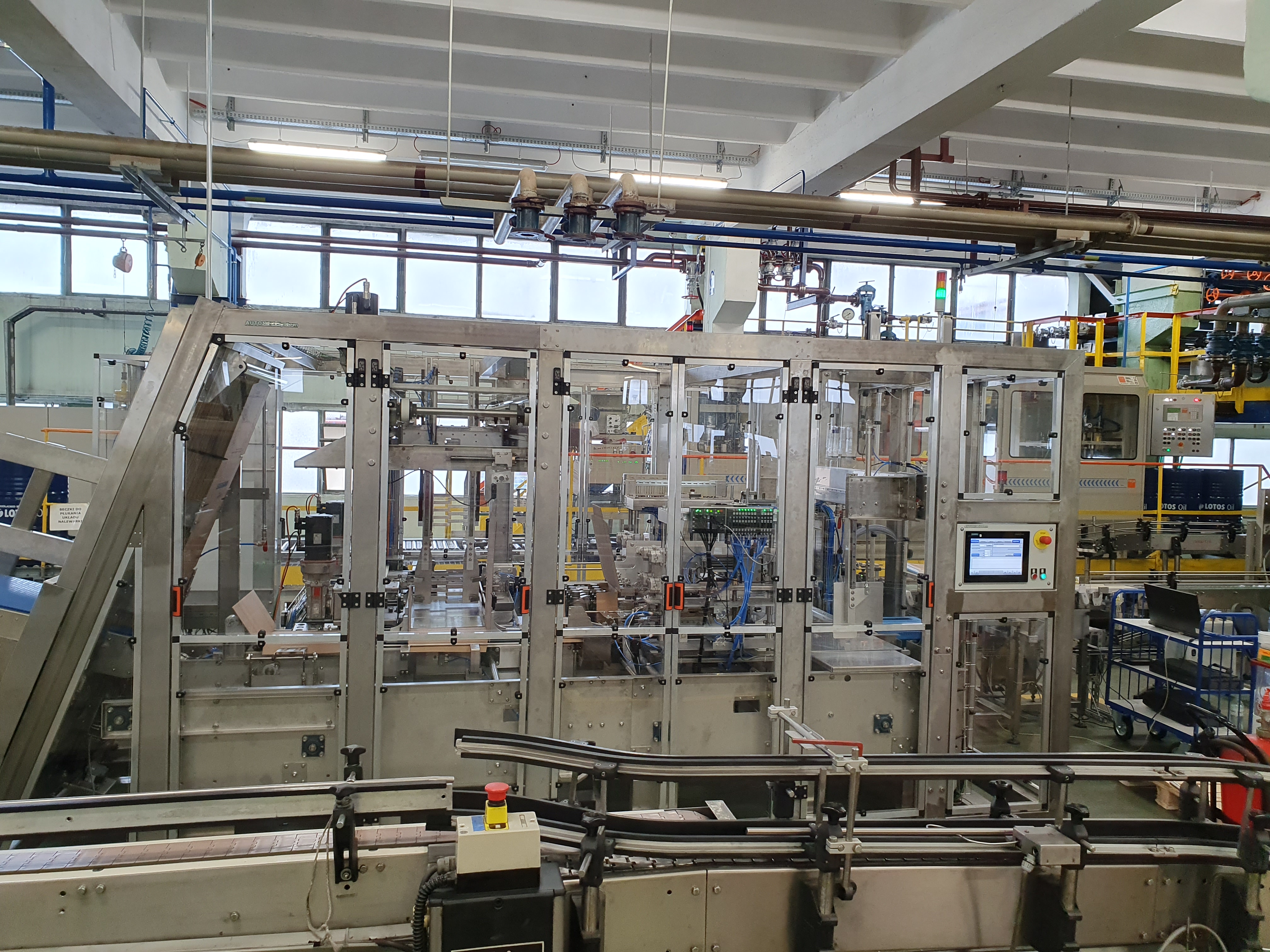

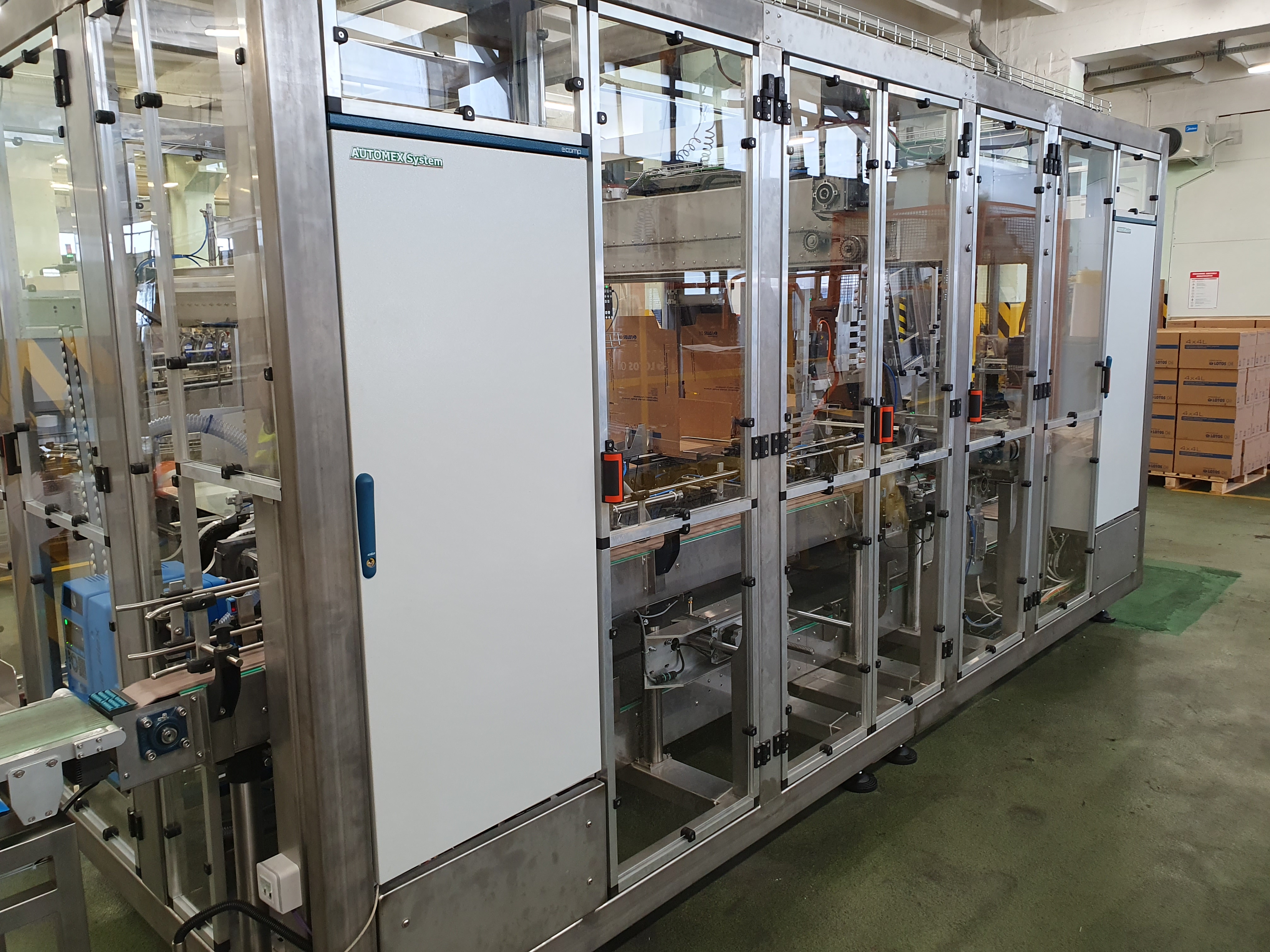

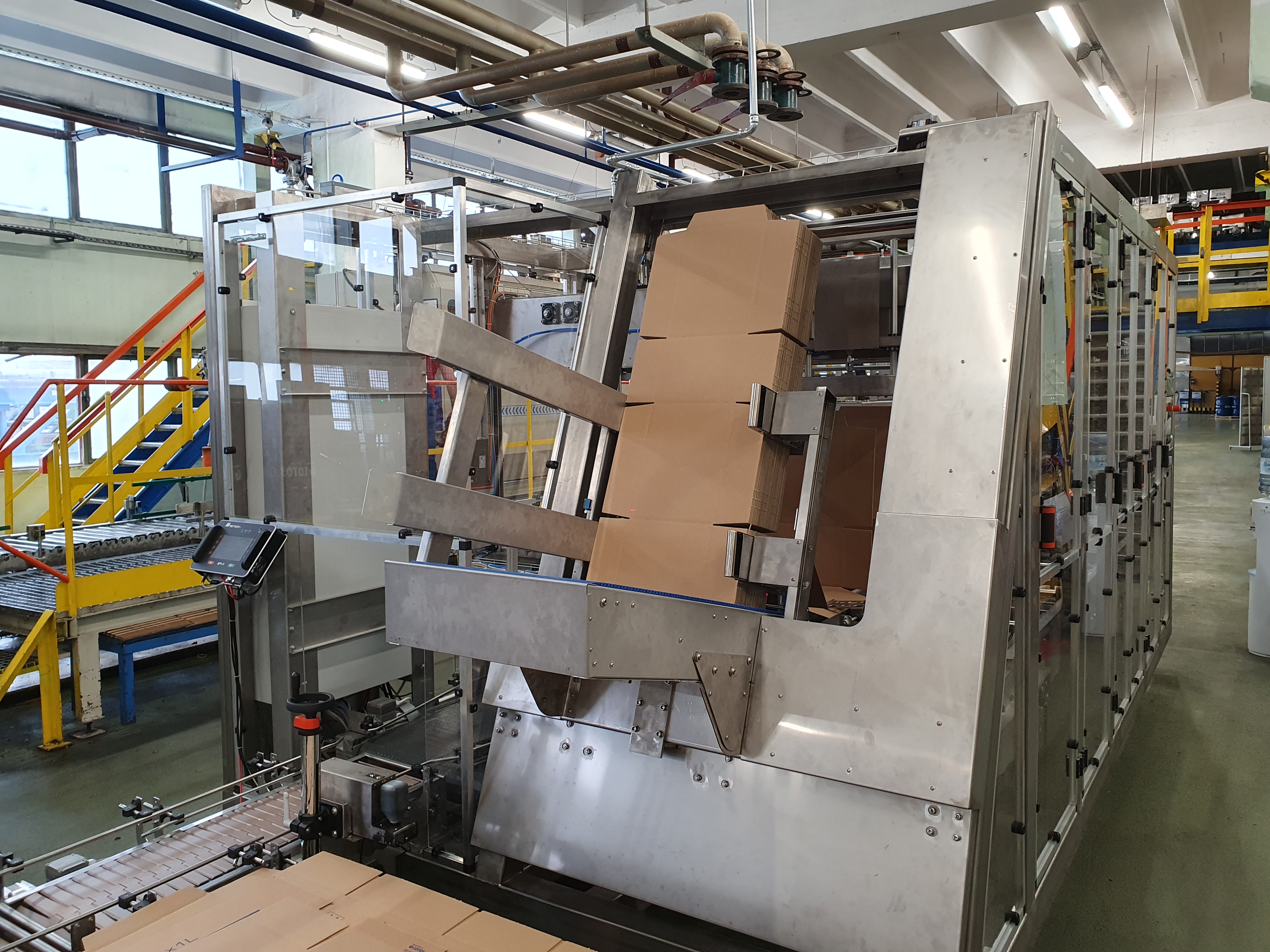

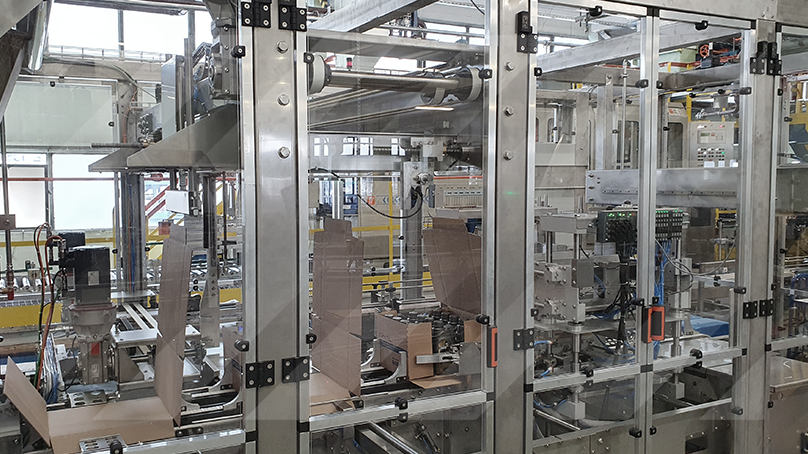

Kartoniarka umożliwia pakowanie w karton metodą owijania kanistrów o szerokim zakresie pojemności od 1L do 7L. W zależności od wymagań pozwala na ustawienie pojemników od 2 do 6 w rzędzie i od 1 do 3 rzędów w kartonie. 15 wbudowanych napędów krokowych przestawia poszczególne elementy urządzenia, a zmiana formatu odbywa się automatycznie po wybraniu formatu z pamięci sterownika. Zajmuje to obsłudze nie więcej niż 5 minut, łącznie z opróżnieniem i załadowaniem kartonów nowego formatu. W zależności od ilości kanistrów w kartonie uzyskujemy wydajność pakowania od 1 200 do 2 500 opakowań na godzinę.

---

Galeria zdjęć

---

Wykorzystane urządzenia

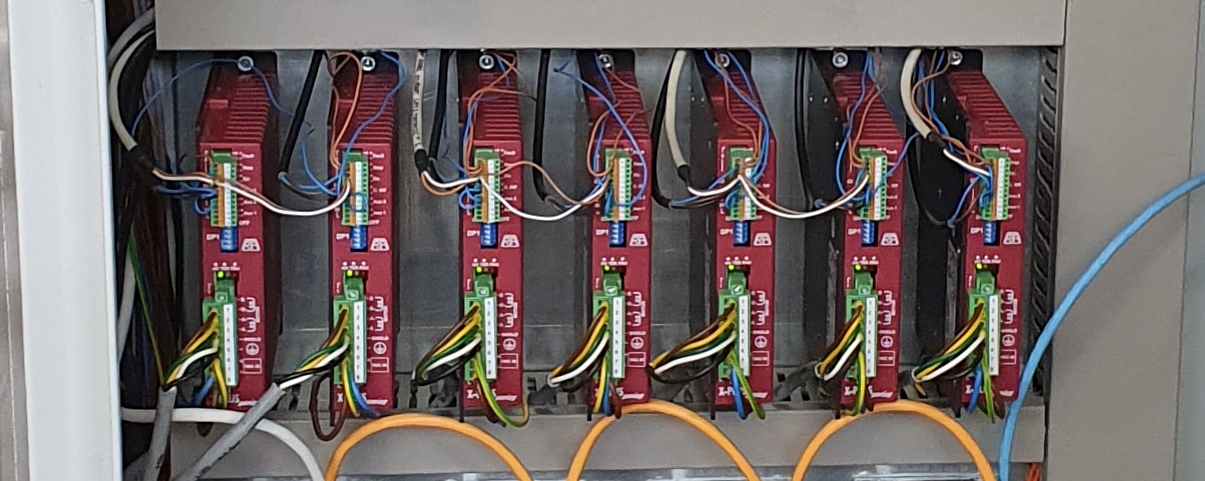

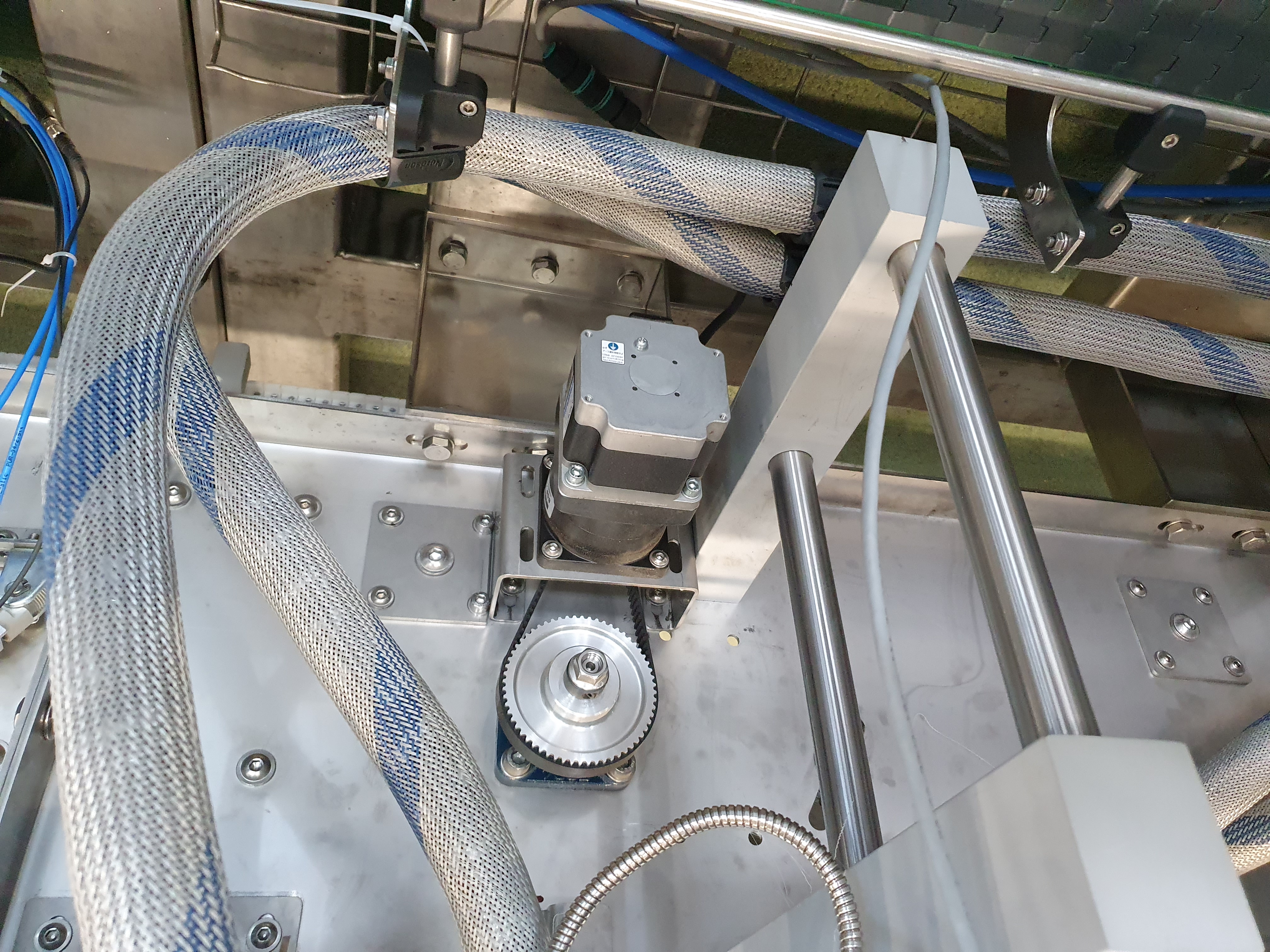

Napędy RTA zostały zastosowane w uniwersalnej kartoniarce do przestawiania formatu pakowanego kartonu i pojemników. Wykorzystano tu zestawy napędów krokowych składających się z:

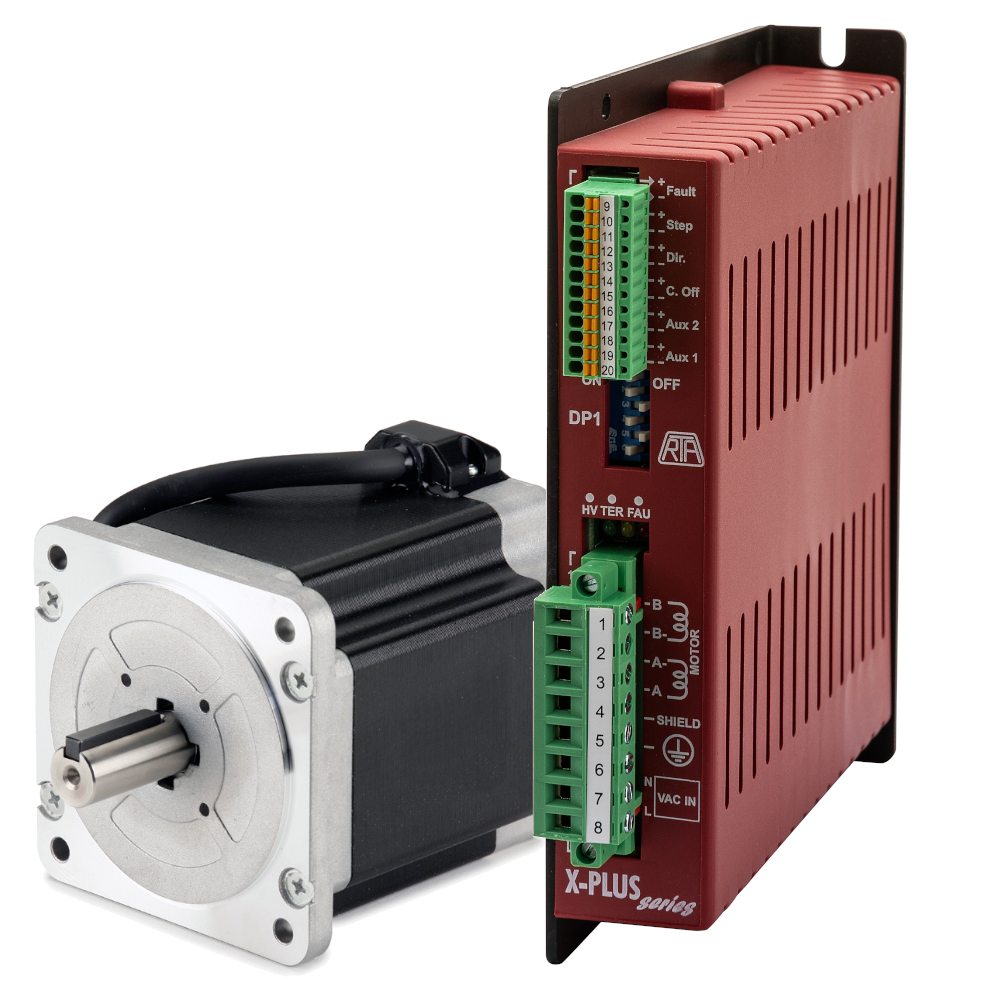

• silnika krokowego: SM 2861-5055
• sterownika krokowego 230VAC: X-PLUS L2

	Najwazniejsze cechy rozwiązania: adaptacyjne sterowanie mikrokrokowe do 3200 kroków/obrót, inteligentne zarządzanie profilem prądowym dające płynność ruchu, niski poziom hałasu i kontrolę wibracji, zaawansowany i jednocześnie prosty system sterowani, moment trzymający 360 Ncm, prąd fazowy 2 A, zgodność z IP40 i certyfikatem CE.

---

Dlaczego klient wybrał rozwiązania RTA?

• Bezpośrednie zasilanie 230VAC
  Takie silniki krokowe są w stanie osiągnąć znacznie lepsze parametry pracy przy prądzie zmiennym AC niż ich odpowiedniki przy prądzie stałym DC. Dodatkowo, taka funkcjonalność zmniejsza całościowy koszt rozwiązania, ponieważ nie ma potrzeby stosowania zasilaczy AC/DC.
• Obudowy wysokiej jakości przeznaczone dla przemysłu
  Produkty RTA są projektowane tak aby przez długi czas pracować w niesprzyjających warunkach przemysłowych (np. przemysł ceramiczny), gdzie produkty konkurencji ulegają awarii zazwyczaj po paru tygodniach.
• Produkcja i serwis w Europie
  Sterowniki RTA są projektowane i produkowane we Włoszech. Wszystkie są tworzone z myślą o tym, by wytrzymały parametry wyższe od tych, podanych w oficjalnej dokumentacji. Dlatego zaledwie 0,8% na 1000 produktów trafia do serwisu. Każdy przed wysyłką do klienta jest podwójnie testowany przez dwóch niezależnych testerów, by mieć pewność, że klient otrzymuje sprawnye urządzenie.
• Wsparcie posprzedażowe
  Dla nas jako dystrybutora w modelu VAD, kontakt z klientem nie kończy się na sprzedaży produktu. Podobnie jak w wypadku wszystkich produktów oferowanych przez Elmark Automatyka, możesz liczyć na pełne wsparcie na każdym etapie wdrożenia. Posiadamy wiedzę techniczną i chętnie dzielimy się nią z naszymi klientami.

  Dlatego jeśli masz jakieś pytania odnośnie produktów RTA lub potrzebujesz pomocy technicznej, chętnie pomożemy.

---

Kontakt z wykonawcą automatyki

Automex System s.c.
Jagiellońska 56
83-110 Tczew
tel. 585 325 458
mail: biuro@automex.biz
http://automex.com.pl/



Fotorelacja i opis
Automex System s.c.
