Uniwersalne ładowarki akumulatorowe MEAN WELL

10.11.2021 Informacje produktowe / Zasilanie
Uniwersalne ładowarki akumulatorowe MEAN WELL
Wizerunek autora
Jakub Motyka
Producent: MEAN WELL

W ostatnich latach obserwujemy gwałtowny wzrost popularności elektrycznych urządzeń transportu osobistego. Ulice miast zostały zalane tysiącami hulajnóg elektrycznych. Nikogo nie dziwi widok elektrycznych rowerów, skuterów, deskorolek i innych elektrycznych pojazdów. Oprócz pojazdów na popularności zyskały również zasilane akumulatorowo elektronarzędzia czy artykuły gospodarstwa domowego.

Zapotrzebowanie na zasilane akumulatorowo urządzenia w tak wielu branżach i dziedzinach bezpośrednio przekłada się na konieczność zapewnienia niezawodnych ładowarek. Muszą one sprostać nie tylko ogromnej różnorodności napięć i pojemności stosowanych obecnie akumulatorów, ale również być jak najbardziej uniwersalne pod względem ich chemicznych typów.

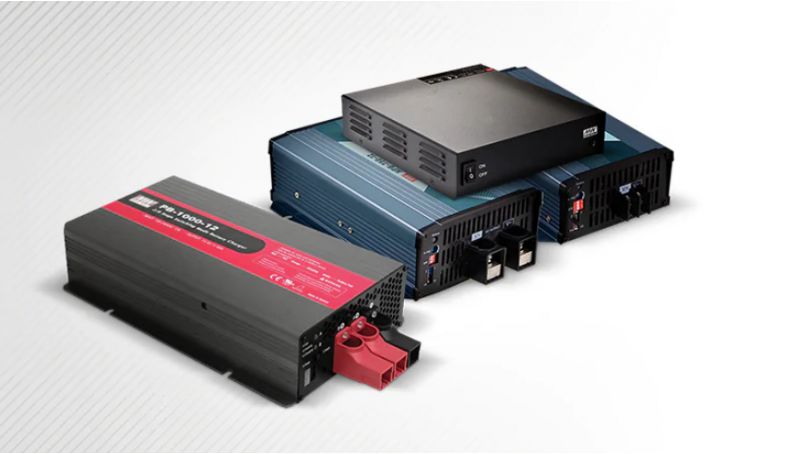

Aby sprostać tym wymaganiom firma MEAN WELL odświeża swoją linię ładowarek wprowadzając nową serię NPB-120/240/360/450/750. Docelowo mają one zastąpić całą linię PB.

Nowa seria wprowadza między innymi mniejsze rozmiary obudowy, oraz sprawność do 93%. Każdy model występuje w 3 wersjach napięciowych: 12V(10.5~21V), 24V(21~42V) oraz 48V(42~80V). Prąd wyjściowy jest regulowany w zakresie 50%~100% wartości znamionowej. Doboru parametrów wyjściowych dokonuje się za pomocą potencjometrów na obudowie.

Poza regulacją prądu i napięcia wyjściowego użytkownik ma możliwość wyboru 2 lub 3 stopniowej krzywej ładowania.

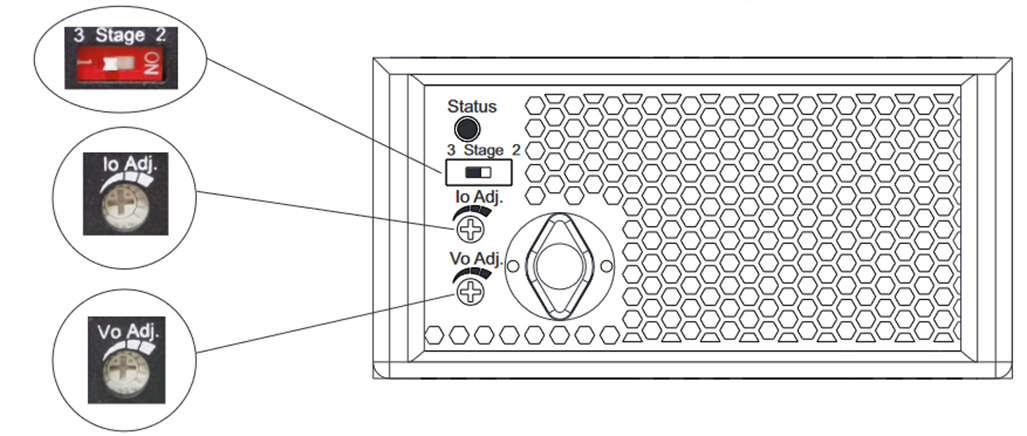

Rys. 1 Lokalizacja przełącznika trybu i potencjometrów prądu i napięcia na obudowie

W trybie 2-stopniowym w początkowej fazie ładowanie odbywa się przy maksymalnej wartości prądu, oraz narastającym napięciu. Po osiągnięciu pewnego stopnia naładowania dalsze ładowanie odbywa się przy stałej wartości napięcia, oraz malejącym prądzie. Gdy wartość prądu spadnie poniżej ok. 10% wartości maksymalnej nastąpi zakończenie procesu ładowania.

W trybie 3-stopniowym pierwsza i druga faza przebiegają podobnie jak w trybie 2-stopniowym: pierwsza faza z maksymalnym prądem i narastającym napięciem, druga ze stałym napięciem i malejącym prądem. W trybie 3-stopniowym po zakończeniu ładowania, gdy wartość prądu spadnie poniżej ok. 10% urządzenie przechodzi w tryb podtrzymywania napięcia w celu zapewnienia stałego, pełnego naładowania akumulatora.

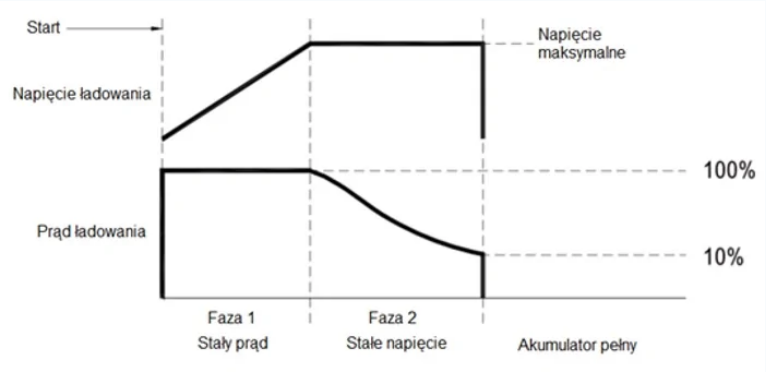

Rys. 2 Tryb ładowania 2-stopniowego

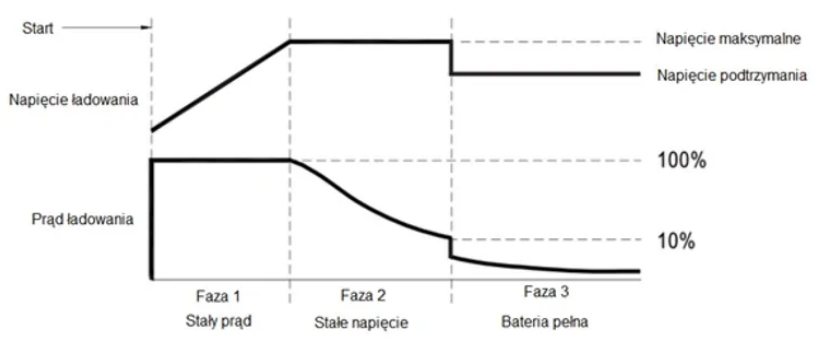

Rys. 3 Tryb ładowania 3-stopniowego

Tryb 2-stopniowy polecany jest do zastosowań, gdzie występuje częste ładowanie akumulatorów oraz do konstrukcji litowo jonowych (LMO, NMC , LiFePO4). Tryb 3-stopniowy odpowiedni będzie do aplikacji, gdzie występuje cykliczne ładowanie akumulatorów i konieczne jest stałe podtrzymywanie napięcia (UPS, awaryjne podtrzymywanie zasilania), oraz do akumulatorów kwasowo-ołowiowych (AGM, żelowe).

Dzięki szerokiemu zakresowi regulacji napięcia oraz kompatybilności z różnymi typami akumulatorów użytkownik może używać ładowarek NPB z szeroką gamą akumulatorów różnych typów i napięć. W tabeli przedstawiono rekomendowane pojemności baterii dla ładowarek NPB:



Model

Rekomendowana pojemność akumulatora

model 12V

model 24V

model 48V

NPB-120

20-90 Ah

15-50 Ah

7-25 Ah

NPB-240

55-180 Ah

30-100 Ah

15-50 Ah

NPB-360

65-195 Ah

40-125 Ah

20-65 Ah

NPB/NPP-450

90-300 Ah

45-155 Ah

24-80 Ah

NPB/NPP-750

150-500 Ah

80-260 Ah

40-130 Ah

NPB/NPP-1200

240-800 Ah

120-420 Ah

60-210 Ah

NPB/NPP-1700

300-1000 Ah

200-640 Ah

100-330 Ah



 Poza możliwością wyboru trybu ładowania ładowarki NPB o mocach 450/750 i wyższych posiadają opcję automatycznego doboru napięcia ładowania (jedynie w przypadku akumulatorów li-ion z BMS). NPB-450, NPB-750 i mocniejsze posiadają możliwość podłączenia zewnętrznego programatora MEAN WELL SBP-001, który umożliwi m. in. zdalną zmianę parametrów wyjściowych oraz zaprogramowanie własnej krzywej ładowania. Dla bardziej wymagających zastosowań NPB-450/750 posiadają wbudowany protokół komunikacji CANBus, który umożliwia zdalne ustawianie i monitorowanie parametrów pracy urządzenia.

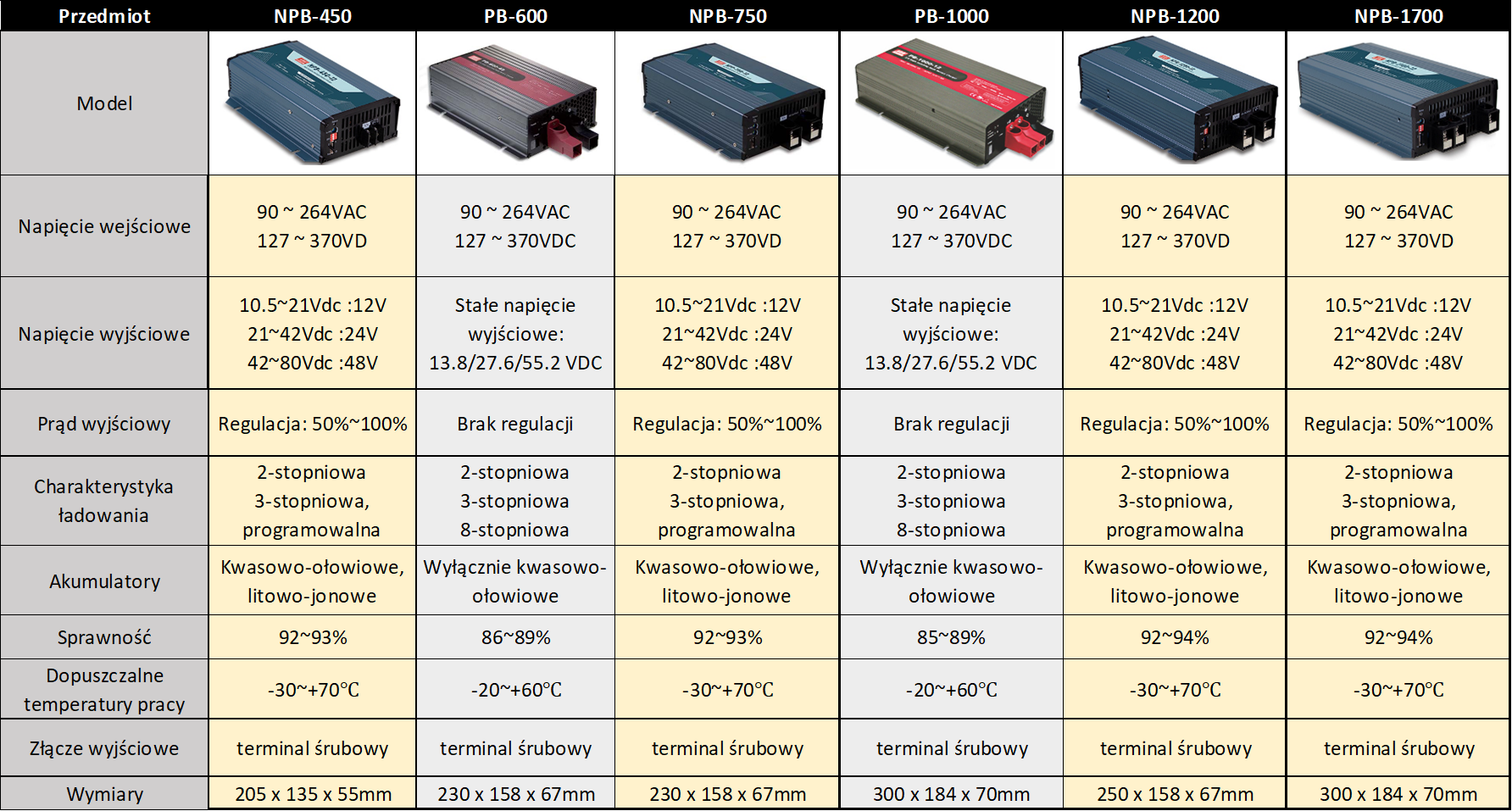

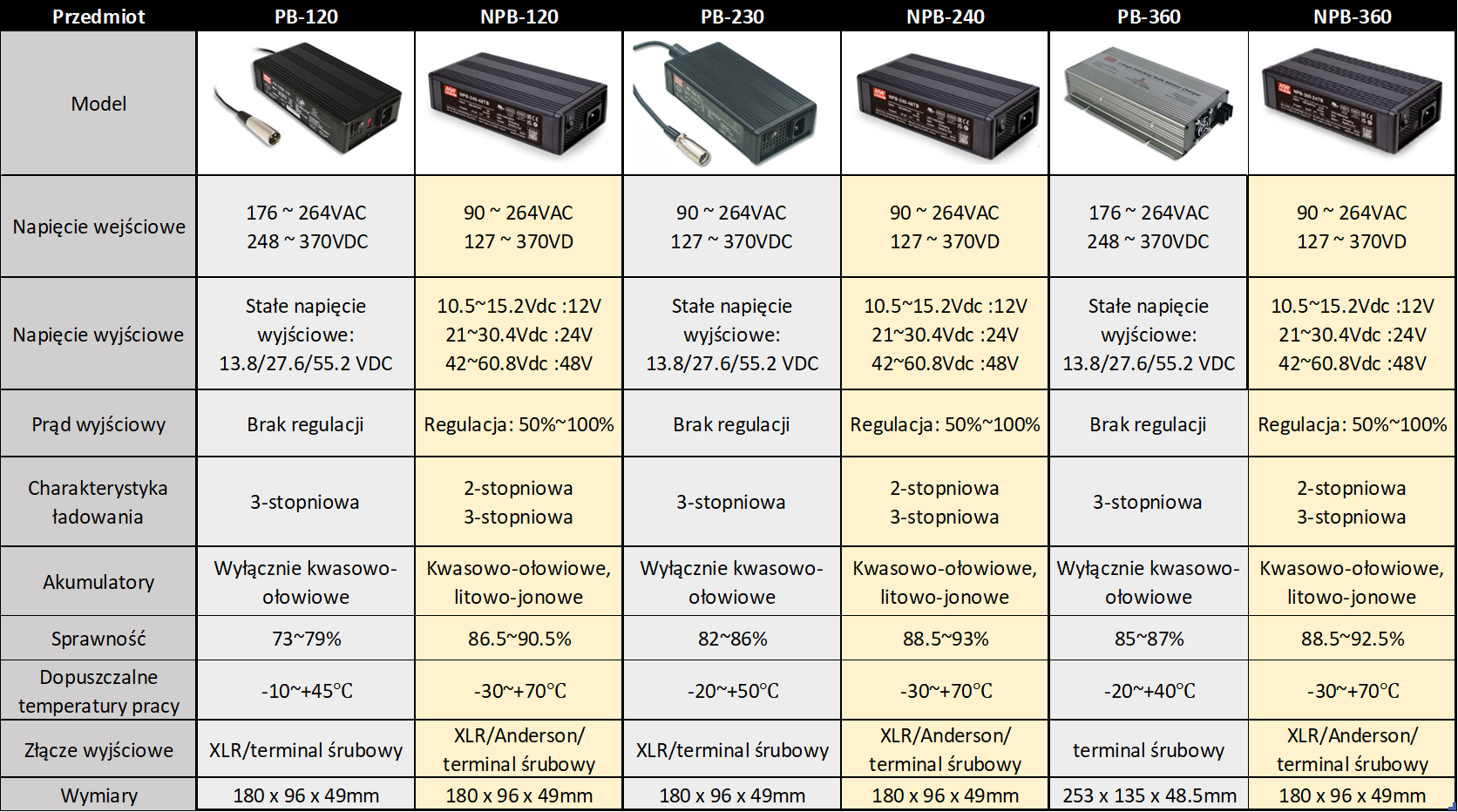

W poniższej tabeli przedstawiono najważniejsze różnice między nową serią NPB a serią PB:





W niedalekiej przyszłości oferta ładowarek NPB zostanie poszerzona o modele: NPB-1200, NPB-1700

 Przykładowe zastosowania:

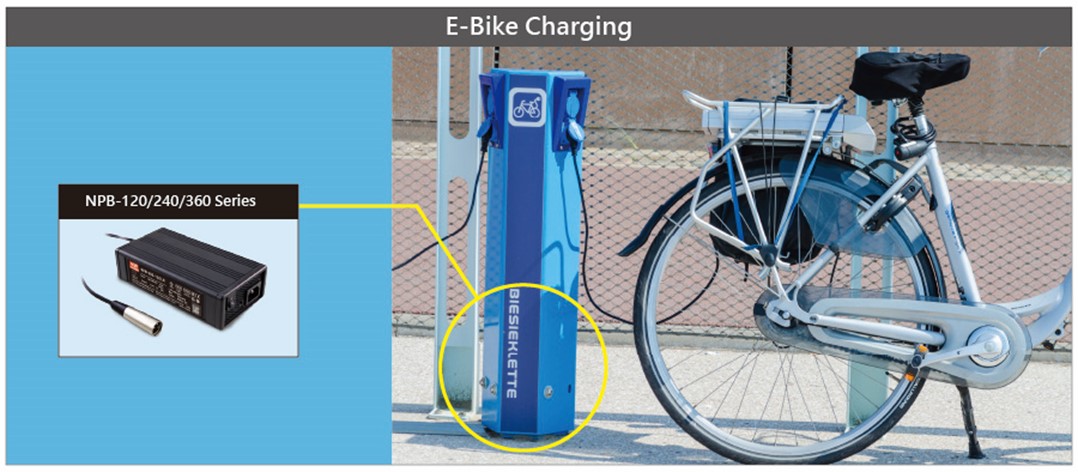

  • Ładowanie elektrycznych rowerów, hulajnóg, skuterów
  • Ładowanie elektronarzędzi

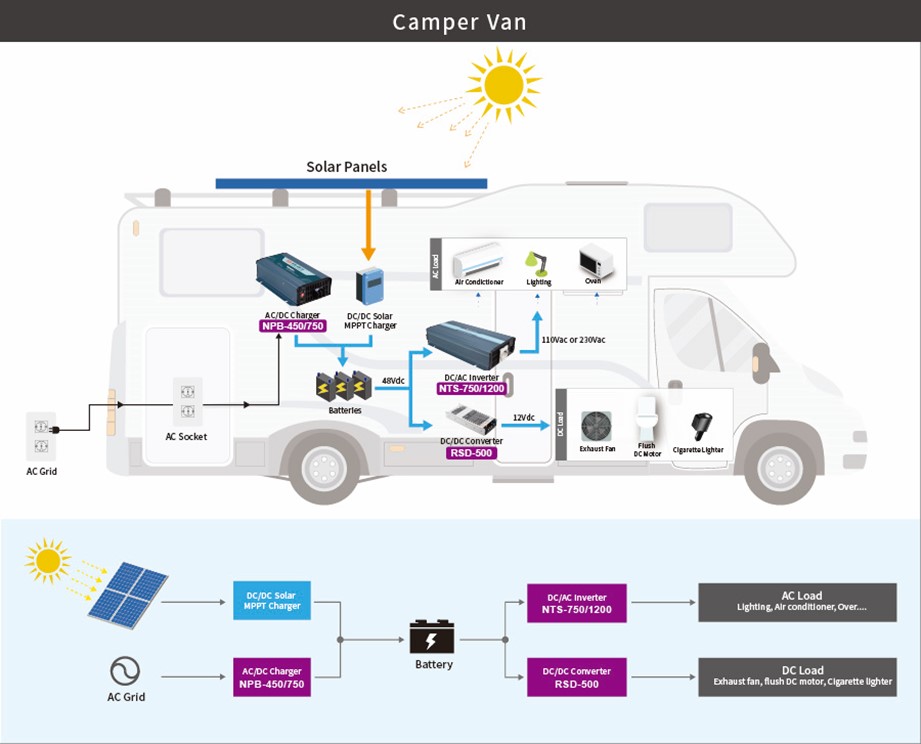

  • Ładowanie akumulatorów na campingu, jachcie, samochodzie, motorówce
  • Systemy awaryjnego podtrzymywania zasilania
