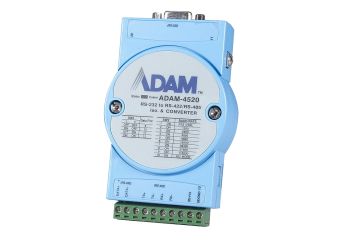

ADAM-4520

Konwerter RS-232 do RS-422/485 z optoizolacją

  • szybkość transmisji danych od 1200 b/s do 115.2 Kb/s
  • sygnały RS-232: Rx, Tx, RTS (opcjonalnie), GND
  • sygnały RS-485: Data+, DATA-
  • sygnały RS-422: Tx+, TX-, Rx+, Rx-
  • kontrola kierunku przepływu danych w trybie RS-485 (przełączana):
       - automatyczna
       - sygnałem RTS
  • złącze interfejsu RS-232: DB9 ( żeńskie )
  • złącze interfejsu RS-485/RS-422 oraz zasilania: terminal zaciskowy śrubowy
  • zakres temperatur pracy:
       - ADAM-4520: -10 ÷ 70°C
       - ADAM-4520I: -40 ÷ 85°C
  • optoizolacja: 3kV
  • zasilanie: 10-30VDC
  • pobór mocy : 1.2 W

    UWAGA: W przypadku standardowego portu szeregowego RS-232 sygnały RxD i TxD występują odpowiednio na pinach 2 i 3 złącza męskiego. W module ADAM-4520 występuje złącze żeńskie, w którym sygnały te zostały odwrócone. Czyli RxD na pinie nr 3 i TxD na pinie nr 2. W związku z tym przy łączeniu konwertera z urządzeniem wyposażonym w standardowy port szeregowy RS-232 (na przykład z komputerem PC):

    • korzystać musimy z kabla prostego (bez krzyżowania), czyli 1:1 (np. standardowy przedłużacz RS-232)
    • a jeżeli pozwoli na to mechanika urządzenia, konwerter możemy nawet wpiąć bezpośrenio (bez korzystania z przewodu)

    W module ADAM-4520 wykorzystywane są tylko ww. sygnały RxD i TxD, oraz GND i opcjonalnie RTS.
