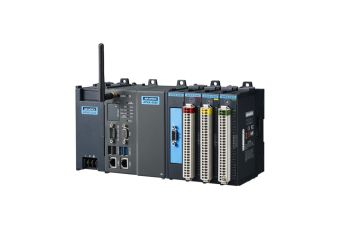

APAX-5580CDS

Kontroler Intel Core i7/i5/Celeron z oprogramowaniem CoDeSys

CoDeSys

  • Darmowe oprogramowanie CoDeSys V3 IEC-61131-3
  • Optymalna wizualizacja HMI
  • Podgląd poprzez przeglądarkę internetową (wersja WEB)
  • Oprogramowanie wspierane przez pięć języków (LD,IL,FBD,SFC,CFC)
  • Obsługa Modbus/RTU (Master/Slave) i Modbus/TCP (Server/Client)
  • Pełna integracja z wszystkimi modułami I/O firmy Advantech z serii ADAM-4000/6000

Hardware

  • CPU:Intel® Celeron 2980U ULT 1.6GHz Haswell Dual Core, 2MB, L2 (APAX-5580-4C3AE)
  • CPU: Intel® Core™ i3-4010U ULT 1.7GHz Haswell Dual Core, 3MB L2 (APAX-5580-433AE)
  • CPU: Intel® Core™ i7-4650U ULT 1.7GHz Haswell Dual Core, 4MB L2 (APAX-5580-474AE)
  • Systemy: Windows Embedded Standard 7
  • Pamięć: 4 GB DDR3 RAM
  • 2xLAN (10/100/1000Mbps)
  • 1xVGA (1920 X 1080)
  • 4xUSB (2.0)
  • 1 COM: RS-232/RS-422/485 (DB9)
  • Audio: Line out
  • Gnizada: 1 x mSATA (na system operacyjny), 1 x SD, 1x SD (OS backup)
  • Sloty rozszerzeń: 1 x Full-size mPCIe, 1 x Half-size mPCIe, mPCIe 2.0
  • Komunikacja 3G/GPS/GPRS/Wi-Fi poprzez moduły na mPCIe
  • WatchDog Timer
  • Redundantne zasilanie: 24VDC± 20%
  • Pobór mocy: 28W
  • Mocowanie na szynie DIN
  • Temperatura pracy: od -10 do 60°C
  • Oznaczenia w opisie:

    - TV - Target Visualization
    - WV - Web Visualization
    - R - system RTE
    - M - system RTE z Softmotion
    - C - system RTE z Softmotion i CNC

Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R011B
    APAX-5580-4C3AE 32G SSD, RTE, no HMI
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R111B
    APAX-5580-4C3AE 32G SSD, RTE, TV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R311B
    APAX-5580-4C3AE 32G SSD, RTE, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R321B
    APAX-5580-4C3AE 64G SSD, RTE, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R324B
    APAX-5580-433AE 64G SSD, RTE, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-M124B
    APAX-5580-433AE 64G SSD, RTE SM, TV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-M224B
    APAX-5580-433AE 64G SSD, RTE SM, WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-M324B
    APAX-5580-433AE 64G SSD, RTE SM, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-C124B
    APAX-5580-433AE 64G SSD, RTE SM CNC, TV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-C324B
    APAX-5580-433AE 64G SSD, RTE SM CNC, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-R328B
    APAX-5580-474AE 64G SSD, RTE, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-M128B
    APAX-5580-474AE 64G SSD, RTE SM, TV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-M328B
    APAX-5580-474AE 64G SSD, RTE SM, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-C038B
    APAX-5580-474AE 128G SSD, RTE SM CNC, no HMI
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-C128B
    APAX-5580-474AE 64G SSD, RTE SM CNC, TV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    CDS-APAX5580-C328B
    APAX-5580-474AE 64G SSD, RTE SM CNC, TV+WV
    Brak w magazynie
    Gwarancja:
    24 miesiące
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Backplane 1 slot bez RJ-45
    Brak w magazynie
    Gwarancja:
    24 miesiące
    239,00 zł
    293,97 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Backplane 2 sloty
    Brak w magazynie
    Gwarancja:
    24 miesiące
    449,00 zł
    552,27 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    APAX-5402L-E2A2AE
    Backplane 2 sloty z PCIe i I/O
    Brak w magazynie
    Gwarancja:
    24 miesiące
    1 242,00 zł
    1 527,66 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

APAX-5580CDS to wszechstronny kontroler firmy Advantech z wbudowanym procesorem Intel Core i7/i3/Celeron, systemem Windows 7/8 lub Linux i dedykowanym oprogramowaniem CoDeSys do sterowania i wizualizacji. Jest to idealne rozwiązanie dla otwartych platform kontrolnych będących kombinacją modułów I/O, slotów rozszerzeń oraz interfejsów komunikacyjnych. APAX-5580 posiada jeden interfejs szeregowy RS-232/422/485, dwa porty ethernetowe oraz cztery USB, przez co doskonale nadaje się do komunikacji z innymi jednostkami lub rozproszonymi modułami I/O. Dzięki wyjściu VGA może stanowić w pełni samodzielne urządzenie z podłączoną myszką, klawiaturą i monitorem. Jego funkcjonalność rozszerza wbudowany slot mini PCI Express, który można połączyć z bezprzewodowymi modułami komunikacyjnymi jak 3G/GPS/GPRS/LTE//Wi-Fi/ZigBee. Dodatkowo moduły Advantech iDoor zapewniają współprace z takimi protokołami jak EtherCat, ProfiNET, CanOpen, EtherNet/IP oraz ProfiBUS. Stwarza to duże możliwości w zakresie tworzenia rozwiązań dla bram komunikacyjnych, konektorów danych czy serwerów aplikacyjnych. Bezpieczeństwo pracy podwyższają również gniazda SD dedykowane na potrzeby kopii systemu oraz archiwizacji danych.

Pełnię swoich możliwości sterownik ukazuje pracując pod otwartym środowiskiem CoDeSys w wersji runtime V3. Jest to jedno z najbardziej znanych i rozpowszechnionych narzędzi na runku automatyki do tworzenia aplikacji zgodnych ze standardem IEC 61131-3. Darmowy oprogramowanie zawiera wszystkie komponenty potrzebne dla programistów i automatyków, w tym 6 języków IEC 61131-3, kompilator kodu, potężny debugger i intuicyjny konfigurator projektów. Oprócz możliwości programowania i tworzenia logiki CoDeSys jest zintegrowany z  edytorem graficznym umożliwiającym wizualizacje procesów HMI, które mogą być wyświetlane za pośrednictwem monitora podłączonego do kontrolera poprzez port VGA. Opcja Web-Based pozwala na zdalny dostęp oraz monitoring poprzez przeglądarkę internetową, która komunikuje się z serwerem www w sterowniku i wyświetla wizualizację w standardzie HTML5. CoDeSys w kontrolerach APAX jest również w pełni zintegrowany z protokołami Modbus/RTU i Modbus/TCP współpracującymi z większością systemów automatyki.
