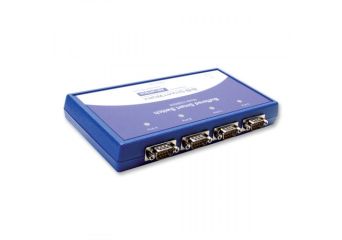

BB-232BSS4

BB-232BSS4 to inteligentny i wszechstronny, szeregowy przełącznik danych, który zapewnia komunikację z czterema urządzeniami z jednego portu szeregowego. Każdy port zawiera dedykowany UART i bufor 8kB do transmisji i odbierania danych, umożliwiający niezależną konfigurację szybkości transmisji, formatu i protokołu dla każdego portu. Port Master może wysyłać i odbierać dane z jednego portu Slave, podczas gdy inne porty Slave kontynuują buforowanie danych. Master może również nadawać tę samą wiadomość do dwóch lub więcej portów Slave jednocześnie. Przełącznik może być również skonfigurowany do automatycznego wysyłania danych do portu Master z każdego z portów Slave. Może również zapewniać dwukierunkową komunikację między portem Master i jednym portem Slave na raz. Przełączanie i sterowanie odbywa się za pomocą zdefiniowanych przez użytkownika trzech lub czterech ciągów znaków. Te sekwencje kontrolne są usuwane ze strumienia danych, dzięki czemu przełącznik staje się przezroczysty dla urządzeń Slave.

Przełączniki 232BSS4 być konfigurowane kaskadowo. Dwie jednostki mogą być również używane w trybie back-to-back, co zapewnia automatyczne połączenie między urządzeniami za pośrednictwem jednego kanału danych. Diody LED wskazują, kiedy urządzenie jest zasilane i który port jest wybrany do wysyłania danych do portu głównego. Do pracy wymagany jest zasilacz 12 VDC z gniazdem phone jack 2,5 mm (z końcówką dodatnią). Port Master ma żeńskie złącze DB25 a porty Slave męskie DB9.
