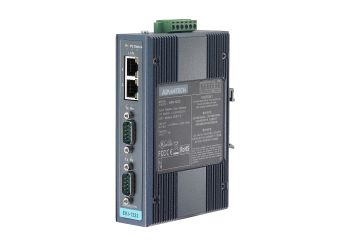

EKI-1222

Modbus jest jednym z najbardziej popularnych protokołów komunikacyjnych w sieciach przemysłowych. Dlatego firma Advantech do swojej oferty wprowadziła serię przemysłowych bram EKI-1221/1222/1224, które integrują starsze i nowsze rozwiązania Modbus RTU/TCP/ASCII zarówno Slave jak i Master. W zależności od wersji, na pokładzie mogą znajdować się 1, 2 lub 4 konfigurowalne porty szeregowe RS-232/422/485 z możliwością transmisji na poziomie 921 kbps. Dwa niezależne gniazda Ethernet pozwalają na pewną komunikację nawet w przypadku przerwania jednej z linii transmisji danych. W trybie Slave każdy z portów szeregowych umożliwia przyłączenie jednocześnie do 16 hostów Master TCP i 31 urządzeń RS. W takiej konfiguracji protokół Modbus TCP jest konwertowany na Modbas RTU/ASCII w sposób całkowicie przezroczysty. W trybie Master konwerter pozwala na przesłanie ramek z portu szeregowego do 16 adresów IP zdefiniowanych wewnątrz tablicy danych. Dodatkowo czas timeout (ms) pozwala regulować okres oczekiwania na odpowiedź z urządzenia do którego są konwertowane ramki Modbus.

Gateway EKI mają kompaktową, metalową obudowę zgodną z IP30, która pozwala na montaż naścienny bądź na standardowej szynie DIN. Porty Ethernet wyposażone zostały w izolację magnetyczną do 1,5kV a interfejs szeregowy w ochronę ESD przed przepięciami do 15kV. Bezpieczeństwo podwyższa również zabezpieczenie przeciwprzepięciowe 0,5kV umieszczone na dwóch, redundantnych liniach zasilających. Wbudowane wyjście przekaźnikowe oraz diody LED mogą informować użytkownika o zaistniałym zaniku napięcia. EKI został przystosowany do pracy w zakresie temperatury od 0 do 60°C oraz podwyższonej wilgotności 5-95%.
