- 4 porty szeregowe RS-232/422/485
- 2 porty Ethernet 10/100Mbps
- UWAGA: Od wersji EKI-1224-BE konfiguracja portów RS przez przeglądarkę
- Konwersja pomiędzy Modbus TCP a Modbus RTU/ASCII Master/Slave
- Automatyczne wyszukiwanie Slave ID poprzez narzędzie konfiguracyjne
- Obsługa do 16 połączeń na port w trybie Master Mode (konwersja Modbus/RTU na TCP)
- Obsługa do 32 połączeń na port w trybie Slave Mode (konwersja Modbus/TCP na RTU)
- Izolacja magnetyczna do 1.5kV na portach Ethernet
- Ochrona ESD do 15kV na liniach RS
- Optoizolacja 2kV dla sygnałów RS-422/485 (EKI-1224CI)
- Prędkość transmisji do 921kbps
- Redundantne zasilanie 12-48VDC
- Zabezpieczenie przeciwprzepięciowe 0.5kV na linii zasilania
- Montaż naścienny lub na szynie DIN
- Praca w zakresie temperatury od -10 do 60°C
- Wersja rozszerzona w zakresie temperatury pracy od -40 do 70°C (EKI-1224I i EKI-1224CI)
- Konfiguracja poprzez oprogramowanie "Advantech Serial Device Server Configuration Utility"
- Wspierane systemy operacyjne: Win10 / Win2000 / Win2008R2 / Win7 / Win8 / Win8.1 / WinServer2012 / WinVista / WinXP w wersji 32 i 64 bit
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEKI-1224-CEModbus Gateway 4xRS-232/422/485Na zamówienie Gwarancja: 2 401,00 zł2 953,23 złZaloguj się, aby poznać swoją cenę EKI-1224-CEModbus Gateway 4xRS-232/422/485Dostępność: Na zamówienieCena netto:2 401,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEKI-1224I-CEModbus Gateway 4xRS-232/422/485 temp.Na zamówienie Gwarancja: 2 521,00 zł3 100,83 złZaloguj się, aby poznać swoją cenę EKI-1224I-CEModbus Gateway 4xRS-232/422/485 temp.Dostępność: Na zamówienieCena netto:2 521,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajEKI-1224CI-CEModbus Gateway 4xRS-232/422/485 temp. opNa zamówienie Gwarancja: 2 985,00 zł3 671,55 złZaloguj się, aby poznać swoją cenę EKI-1224CI-CEModbus Gateway 4xRS-232/422/485 temp. opDostępność: Na zamówienieCena netto:2 985,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 10W 24V 0.42AW magazynieGwarancja: 51,00 zł62,73 złZaloguj się, aby poznać swoją cenę zasilacz na szynę DIN 10W 24V 0.42ADostępność:W magazynieCena netto:51,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajTerminal śrubowy do DB9W magazynieGwarancja: 59,00 zł72,57 złZaloguj się, aby poznać swoją cenę Terminal śrubowy do DB9Dostępność:W magazynieCena netto:59,00 zł
Opis

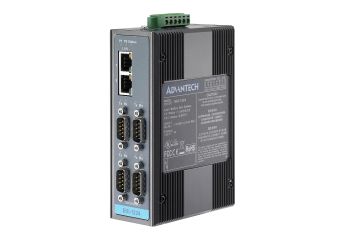

Modbus jest jednym z najbardziej popularnych protokołów komunikacyjnych w sieciach przemysłowych. Dlatego firma Advantech do swojej oferty wprowadziła serię przemysłowych bram EKI-1221/1222/1224, które integrują starsze i nowsze rozwiązania Modbus RTU/TCP/ASCII zarówno Slave jak i Master. W zależności od wersji, na pokładzie mogą znajdować się 1, 2 lub 4 konfigurowalne porty szeregowe RS-232/422/485 z możliwością transmisji na poziomie 921 kbps. Dwa niezależne gniazda Ethernet pozwalają na pewną komunikację nawet w przypadku przerwania jednej z linii transmisji danych. W trybie Slave każdy z portów szeregowych umożliwia przyłączenie jednocześnie do 16 hostów Master TCP i 31 urządzeń RS. W takiej konfiguracji protokół Modbus TCP jest konwertowany na Modbas RTU/ASCII w sposób całkowicie przezroczysty. W trybie Master konwerter pozwala na przesłanie ramek z portu szeregowego do 16 adresów IP zdefiniowanych wewnątrz tablicy danych. Dodatkowo czas timeout (ms) pozwala regulować okres oczekiwania na odpowiedź z urządzenia do którego są konwertowane ramki Modbus.
Gateway EKI mają kompaktową, metalową obudowę zgodną z IP30, która pozwala na montaż naścienny bądź na standardowej szynie DIN. Porty Ethernet wyposażone zostały w izolację magnetyczną do 1,5kV a interfejs szeregowy w ochronę ESD przed przepięciami do 15kV. Bezpieczeństwo podwyższa również zabezpieczenie przeciwprzepięciowe 0,5kV umieszczone na dwóch, redundantnych liniach zasilających. Wbudowane wyjście przekaźnikowe oraz diody LED mogą informować użytkownika o zaistniałym zaniku napięcia. EKI został przystosowany do pracy w zakresie temperatury od 0 do 60°C oraz podwyższonej wilgotności 5-95%.
