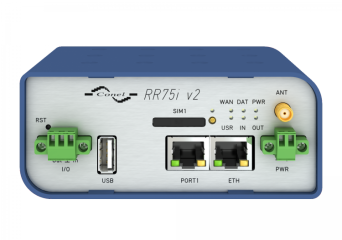

RR77i v2 - Router przemysłowy obsługujący GSM-R

RR77 v2 - Router przemysłowy GSM-R do niskich temp.

Wsparcie technologi GSM-R oraz standardowego GSM
1 slot na karty SIM
Do 2 portów Ethernet 10/100 Mb/s (niezależne lub działające jako switch)
Wsparcie dla technologi Wi-Fi (opcjonalnie)
Złącze USB 2.0 (USB Host)
Możliwość wyposażenia w złącza RS-232/422/485 (opcjonalnie)
MBUS, Wireless MBUS (opcjonalnie)
1x wej. cyfrowe, 1x wyj. cyfrowe
4x wej. cyfrowe, 2x wej. analogowe, 1 wyj. cyfrowe (moduł opcjonalny)
Otwarty system oparty na Linux
Możliwość tworzenia modułów użytkownika w oparciu o języki Python, C++, C
Dedykowane moduły użytkownika umożliwiające konwersję protokołów oraz rozbudowanie funkcjonalności
(pełna lista modułów w zakładce specyfikacja)
Urządzenie zgodne z ideą Edge Computing
Możliwość pracy jako Gateway - Modbus TCP/RTU
Możliwość instalacji zewnętrznej anteny
Praca w zakresie temperatury od -30 do 60°C
Wsparcie tunelów VPN (IPsec, OpenVPN, L2TP)
32 bitowy procesor ARM wspierany przez 16 MB DDR SDRAM, 64 MB pamięci flash i 128 kB pamieci MRAM
Wsparcie DHCP, NAT, NAT-T, DynDNS, NTP, VRRP, kontroli poprzez SMS i wielu innych funkcji
Solidna, plastikowa lub metalowa obudowa zgodna z IP20 (zależnie od wersji)
Zasilanie z zakresu 9-36VDC
Montaż na szynie DIN

Opis oznaczeń w symbolach:
SL - metalowa obudowa
set - zasilacz, anteny i kabel Ethernet w zestawie
SWH - możliwość zdalnej konfiguracji z poziomu portalu internetowego (do każdego routera jest możliwość dogrania takiej funkcji)
CNT - dodatkowe porty I/O (4x DI, 2x AI, 1x DO)

Na zamówienie

Darmowa dostawa od 500 zł

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Polecane produkty

RR77i v2 - Router przemysłowy obsługujący GSM-R

Opis

RR77 v2 to komórkowy router GSM-R służący do bezprzewodowej łączności różnych urządzeń z sieci Ethernet 10/100 lub szeregowej z internetem lub intranetem.

Router RR77 v2 wyposażony jest w jeden port Ethernet 10/100, port USB Host, jedno wejście/wyjście I/O, jedną kartę SIM. Użytkownik może opcjonalnie rozszerzyć urządzenie o jeden dodatkowy porty Port1, który występuje w wersji Ethernet 10/100, szeregowej RS232 / RS485 / RS422 / MBus / WiFi lub I / O - CNT. Inną opcją jest zastosowanie płyty z dwoma portami Ethernet pracującymi jako switch. Brama jest dostępna w plastikowej lub metalowej obudowie. Może być montowana na szynie DIN lub panelowo i jest dedykowana do pracy w temperaturze od -30 do 60 °C.

Konfiguracja odbywa się poprzez chroniony hasłem interfejs sieciowy z poziomu przeglądarki lub aplikacji w chmurze. RR77 v2 obsługuje wiele zaawansowanych funkcji w tym tworzenie szyfrowanych tuneli VPN za pomocą IPsec, OpenVPN i L2TP. Zapewnia statystyki dotyczące aktywności routera, siły sygnału, dziennika zdarzeń itp. Ponadto wspiera DHCP, NAT, NAT-T, DynDNS, NTP, VRRP, sterowanie przez SMS. Inne funkcje obejmują automatyczną inspekcję połączenia PPP oferującą restart w przypadku utraty połączenia oraz watchdog, diagnozujący stan pracy modułu. Dodatkowo, w dedykowanym oknie można uruchamiać własne skrypty Linux lub wgrywać gotowe moduły użytkownika w oparciu o języki Python, C++, C. W niektórych przypadkach istotną cechą jest także możliwość stworzenia kilku różnych konfiguracji dla jednego routera. RR77 v2 ma do czterech takich profili, które można przełączać w zależności od stanu wejścia binarnego lub za pomocą SMSa. Router bezprzewodowy może też być automatycznie konfigurowany z poziomu serwera i umożliwia masową rekonfigurację wielu jednostek jednocześnie

Specyfikacja

Moduły użytkownika

Są to dedykowane komponenty doinstalowywane do routera w celu rozbudowania jego funkcjonalności. Każdy z modułów dedykowany jest do konkretnej serii produktów oznaczonej po jego nazwie. Routery serii V2 to urządzenia UR5i oraz LR77 / RR77 natomiast do serii V3 zaliczamy wszystkie urządzenia z przedrostkiem Smart. Każda z sekcji, do których prowadzą linki zawiera pliki bazowe .tgz doinstalowywane do urządzenia oraz notę aplikacyjną opisującą zasadę działania.

Lista modułów użytkownika:

1. AT Modem Emulator (V2,V3) - emulacja modemu telefonicznego pozwalająca na wykorzystanie komend AT.

2. Azure IoT SDK Python (V3) - SDK pozwalające na połączenie routera z chmurą Azure Microsoftu. Do poprawnego działania niezbędne jest zainstalowanie modułu użytkownika Python3 (poniżej na liście).

3. Binsleep (V3) - moduł pozwalający na przejście routera w tryb niskiego poboru energii.

4. Captive Portal (V2,V3) - pozwala na stworzenie tzw. Captive portal, czyli strony logowania do sieci Wi-Fi. Moduł oprócz wymuszenia logowania pozwala na monitorowanie ruchu podłączonych użytkowników oraz wprowadzenia ograniczenia co do ruchu sieciowego dla różnego typu użytkowników (QoS).

5. CURL (V2,V3) - biblioteka i linia komend umożliwiająca transfer plików z wykorzystaniem URLów. Jest to część firmware'u od wersji 5.0.0.

6. Daily Reboot (V2,V3) - moduł umożliwiający sparametryzowane resetowanie routera co wskazany okres czasu.

7. DNP3 Outstation (V2,V3) - pozwala na zachowywanie się portów I/O, jak slave DNP3.

8. EasyVPN Client (V2,V3) - umożliwia bezpieczne zaszyfrowane połączenie pomiędzy dwoma sieciami LAN.

9. Ethernet Mirroring (V2,V3) - moduł wykorzystywany do duplikowania ruchu na porcie Ethernet w celu analizy przychodzących i wychodzących pakietów. Moduł kompatybilny z oprogramowaniem od 6.1.8 w górę.

10. Ethernet Port Detector (V2,V3) - wykrywa fizyczne odłączenie kabla z portu Ethernet i umożliwia zablokowanie komunikacji z jego wykorzystaniem. Komunikacja jest wznawiana po sygnale z systemu centralnego. Zapewnia kontrolę dostępu i próby włamania do urządzenia.

11. Ext4_tools (V3) - dodaje możliwość tworzenia, sprawdzania i instalacji plików ext4. Moduł przeznaczony jedynie dla routerów z serii SmartFlex i SmartMotion z oprogramowaniem 5.3.4 lub nowszym.

12. File Uploader (V2,V3) - okresowe wysyłanie pliku z logami i raportami na wybrany adres e-mail oraz serwer FTP.

13. FOTA (V3) - Firmware Over-The-Air, czyli możliwość bezprzewodowego uaktualnienia oprogramowania przez moduł komórkowy.

14. GPS (V2,V3) - moduł wspierający odbiornik GPS/GNSS.

15. HMPClient (V2,V3)- klient działający na urządzeniu pozwalający na dostęp do chmury konfiguracyjnej SmarWorx Hub.

16. IPSec-Tools (V2,V3) - narzędzia do konfiguracji tunelu VPN IPSec. Moduł używa Racoon zamiast OpenSwan.

17. L2TP Pseudowire (V2,V3) - protokoły warstwy 2 w konfiguracji pseudo-wire.

18. Layer 2 Firewall (L2FW) (V2,V3) - moduł pozwalający na filtrację ruchu opartą na zdefiniowanej liście adresów MAC.

19. Loopback (V2,V3) - wirtualny interfejs konfiguracyjny.

20. Modbus logger (V2,V3) - odczytuje dane z slave'ów Modbus/RTU i wrzuca odczytane dane na serwer SFTP.

21. Modem Bonding (V2,V3) - agregacja danych używającej więcej niż jedno połączenie WAN. Wymaga zewnętrznego serwera.

22. NMAP (V2,V3) - umożliwia skanowanie ruchu TCP oraz UDP.

23. Node-RED (V3) - graficzne środowisko programistyczne z interfejsem przeciągnij/upuść do łączenia z urządzeniami peryferyjnymi. Umożliwia konwersję protokołów, pobieranie, przetwarzanie oraz wizualizację danych. Obsługiwane z perspektywy przeglądarki internetowej. Do działania oprogramowania niezbędne jest doinstalowanie modułu Node.js.

24. Node-RED FTP Node (V3) - bloczek do oprogramowania Node-RED umożliwiający wykorzystanie podstawowych komend ftp LIST, GET, PUT i DELETE.

25. Node-RED GPSd Node (V3) - bloczek do oprogramowania Node-RED pozwalający na obsługę wbudowanego modułu GPS. Przekazuje zdarzenia GPS, które można poddać dalszej filtracji.

26. Node-RED gzip Node (V3) - bloczek do oprogramowania Node-RED pozwalający na skompresowanie lub wypakowanie payload przy pomocy kompresji gzip.

27. Node-RED Modbus Node (V3) - bloczek do oprogramowania Node-RED odpowiadający za komunikację z urządzeniami peryferyjnymi z wykorzystaniem protokołów Modbus/TCP oraz Modbus/RTU.

28. Node-RED MQTT Node (V3) - bloczek do oprogramowania Node-RED zawierający brokera MQTT pozwalający na stworzenie serwera MQTT do komunikacji z peryferiami. Zawiera również bloczki klienta MQTT.

29. Node.js (V3) - runtime JavaScript zbudowany w oparciu o silnik JavaScript Chrome V8 . Node.js to komponent niezbędny do działania oprogramowania Node-RED.

30. NTRIP Client (V2,V3) - pozwala na uzyskanie lokalizacji o większej dokładności z wykorzystaniem protokołu Ntrip. Każdy z routerów z zainstalowanym modułem może być rozpatrywany jako klient Ntrip.

31. OpenVPN Custom Config (V2,V3) - pozwala na konfigurację czterech dodatkowych tunelów OpenVPN na routerze.

32. Operating Hours Counter (V2,V3) - umożliwia uruchomienie resetowalnego i nieresowalnego licznika czasu dla każdego z wejść cyfrowych w routerze.

33. Packet Splitter (V2,V3) - duplikuje strumień danych do kilku kolejnych źródeł docelowych (do 7 różnych połączeń).

34. PduSMS (V2,V3) - umożliwia wysyłanie wiadomości SMS dłuższych niż standardowe 160 znaków.

35. Pinger (V2,V3) - automatycznie lub manualnie weryfikuje połączenie pomiędzy routerem, a podłączonym urządzeniem. Do tego celu wykorzystywane są komendy ping oraz traceroutre.

36. pppGateway (V2,V3) - uruchamia połączenie PPP pomiędzy routerem, a urządzeniem peryferyjnym wykorzystującym łączność szeregową.

37. Protocol ALPHA-MODBUS (V2,V3) - moduł konwersji protokołów z Mitsubishi ALPHA2 na Modbus/TCP.

38. Protocol BGP (V2,V3) - dodaje wsparcie dla protokołu routingu BGP, co pozwala na routing pomiędzy systemami autonomicznymi.

39. Protocol DF1-Ethernet (V2,V3) - moduł konwersji szeregowego protokołu DF1 na TCP/IP.

40. Protocol IEC101-104 (V2,V3) - moduł konwersji szeregowego protokołu IEC101 na Ethernetowy protokół IEC104.

41. Protocol IS-IS (V2,V3) - dodaje wsparcie dla protokołu routingu IS-IS.

42. Protocol MODBUS-RTU2TCP (V2,V3) - moduł konwersji z protokołu Modbus/RTU na Modbus/TCP. Dodatkowo wiadomości mogą być przechowywane w zewnętrznej pamięci Flash.

43. Protocol MODBUS-RTUMAP (V2,V3) - moduł konwersji szeregowego protokołu Modbus/RTU z więcej niż jednego urządzenia slave i mapowanie przesłanych danych na jedno połączenie Modbus/TCP.

44. Protocol MODBUS-TCP2RTU (V2,V3) - Moduł konwersji Ethernetowego protokołu Modbus/TCP na szeregowy Modbus/RTU dodatkowo umożliwiający wykorzystywanie portów I/O jako slave'ów w komunikacji Modbus/TCP.

45. Protocol NHRP (V2,V3) - protokół Next Hop Resoluton odgrywający rolę w sieciach Dynamic Multipoint Virtual Private Network.

46. Protocol OSPF (V2,V3) - dodaje wsparcie dla protokołu routingu OSPF. Protokół zarządza mapą sieci, która jest aktualizowana przy każdej zmianie topologii sieci.

47. Protocol PIM-SM (V2,V3) - dodaje wsparcie dla multicastowego protokołu routigu PIM-SM.

48. Protocol RIP (V2,V3)- dodaje wsparcie dla protokołu routingu RIP. RIP jest protokołem, w którym router nie zna całej topologii sieci.

49. Protocol SuiteHT (V2,V3) - wysyła zapytania z systemu AMR (Automatic Meter Reading) służącego do automatycznego odczytu sieci pomiarowej do licznika z wykorzystaniem sieci IP w routerze jako gatewaya.

50. Python (V2,V3) - moduł wspierający programowanie w języku Python 2.x.

51. Python3 (V3) - moduł wspierający programowanie w języku Python 3.x.

52. SCEP Client (V2,V3) - SCEP jest protokołem komunikacyjnym PKI. Celem SCEP jest zarządzanie certyfikatami sieci oraz ich skalowalność.

53. SendReport (V2,V3) - moduł pozwalający na regularne wysyłanie logów systemowych i plików z raportami na sparametryzowane adresy e-mail lub serwer FTP.

54. Serial to networ proxy (V2,V3) - moduł umożliwiający połączenie z sieci Ethernet do portu szeregowego.

55. Serial2TCP (V2,V3) - pozwala na połączenie linii szeregowej z serwera lub serwerów TCP. Komunikacja realizowana jest w obie strony, czyli z łącza szeregowego do TCP i odwrotnie.

56. Service_acl (V2,V3) - ograniczenia dostępu poprzez HTTP, FTP, SSH na określonych interfejsach.

57. SSHClient (V2,V3) - dodaje możliwość wykorzystania routera jako klienta SSH. Oznacza to, że moduł umożliwia utworzenie połączenia SSH ze zdalnym routerem i egzekwowanie na nim komend.

58. Stunnel (V2,V3) - tworzy zaszyfrowany tunel sieciowy wykorzystujący SSL.

59. TCP SYN Keep-Alive (V2,V3) - pozawala na sprawdzanie połączenia TCP ze zdefiniowanym adresem IP.

60. Transparent mode (V2,V3) - umożliwia przypisanie komórkowego adresu WAN IP do urządzenia podłączonego do portu Ethernet. W takim przypadku router jest przezroczysty.

61. URL Blocker (V2,V3) - moduł pozwalający na blokowanie wyspecyfikowanych adresów URL poprzez interfejs Wi-Fi.

62. Web Terminal (V2,V3) - moduł umożliwiający wykorzystywanie komendy systemowych (shell commands) na routerze poprzez standardowe połączenie HTTP(S).

63. WiFi SSID Switch (V2,V3) - pozwala na automatyczne przełączanie się routera pomiędzy różnymi sieciami WiFi (do 4 różnych SSID).

64. WiFi STA Relay (V2,V3) - tryb przezroczystego połączenia. Zmostkowanie interfejsu WiFi w trybie klienta z interfejsem Ethernet.

65. wM-BUS CONCENTRATOR (V2,V3) - moduł służący do przetwarzania danych z bezprzewodowych liczników M-BUS (Wireless M-Bus). Do tego celu wykorzystywane są pliki XML.

66. WoLGateway (V2,V3) - moduł nasłuchujący komunikacji na wyznaczonym porcie UDP i przekazujący pakiety na odpowiedni adres jako broadcast.

67. XCCNT_Update (V2) - pozwala na zmianę trybu pracy wejść cyfrowych w dodatkowym module I/O. Do wyboru jest jedna z 3 opcji: 4x BI, 3x BI + 1x CNT, 2x BI + 2x CNT.
