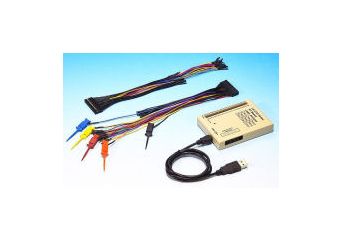

Seria LA-2132

32-kanałowe analizatory stanów logicznych

  • częstotliwość maksymalna do 1GHZ
  • 32 kanały z możliwością rozszerzenia ilości kanałów do 64 (opcja nie jest dostępna dla modeli LVDS)
  • pamięć - do 4 M próbek/kanał
  • Płynna regulacja wielkości pre/post trigger'a
  • napięcie progowe od -3,7V do 1,9V
  • złożone, wielopoziomowe tryby wyzwalania, ( maksymalnie 512 poziomów)
  • połączenie z komputerem PC przez interfejs USB
  • dwa modele (LA-2132LVDS-K2, LA-2132LVDS-G512) wspierają standardy napięciowe LVDS (ang. Low-Voltage Differential Signaling) i LPECL (ang. low voltage positive-referenced emitter coupled logic)
  • zasilanie z portu USB
Cena od 1 493,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 4 modeli

Promocja cenowa na model HDR-15-5

Modele

Opis

Seria LA-2132 oferuje szereg modeli, różniących się maksymalną częstotliwością próbkowania, pojemnością bufora danych oraz stopniem zaawansowania wyzwalania pomiaru. Cechą wspólną serii jest liczba kanałów wynosząca 32. Urządzenia są bardzo kompaktowe, podłączane do komputera przez port USB 2.0, z którego są również zasilane.

Specyfikacja

  • Częstotliwość próbkowania, pamięć
Seria LA-2132 K 32 kanały: od 1Sa/s do 250 MSa/s; pamięć 256 K
Seria LA-2132 M 32 kanały: od 1Sa/s do 250 MSa/s; pamięć 512 K
16 kanałów: od 1Sa/s do 500 MSa/s; pamięć 1 M
Seria LA-2132 G 32 kanały: od 1Sa/s do 250 MSa/s; pamięć 1 M
16 kanałów: od 1Sa/s do 500 MSa/s; pamięć 2 M
8 kanałów: od 1Sa/s do 1 GSa/s; pamięć 4 M
  • Parametry analizatora
Częstotliwość zewnętrznego zegara do 125MSa/s
Pasmo DC - 125MHz
Impedancja wejściowa 250Kohm // 2pf (Tip to ground)
Napięcie wejściowe Max. -110 V do +110 V
  • Kanały cyfrowe
Napięcie progowe -3.7V do 1.9V z krokiem 35mV
ECL(-1.3V)
LVC 1.5V (0.75V)
LVC 1.8V (0.9V)
LVC 2.5V (1.2V)
LVC 3.3V (1.4V)
SSTL2 II 2.5V (1.25V),br /> SSTL3 II 3.3V (1.4V)
Channel Skew Typical < 200ps
Trigger position Any position for user defined
Max. Trigger Speed 250MHz (4ns)
Trigger Quality 0, 1, x (don't care) settings for all Digital channels 2, 8, 512 Trigger Levels
  • Parametry techniczne
Zasilanie z portu USB
Waga netto 120 g
Wymiary 105mm x 73mm x 17mm
