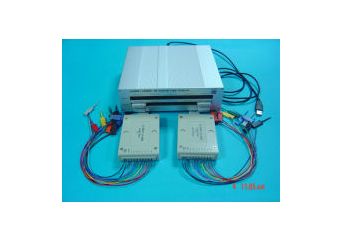

Seria LA-5000

Analizatory stanów logicznych (40,80 lub 160 kanałów)

  • częstotliwość maksymalna 500 MHZ
  • pamięć próbek: do 512K/kanał
  • liczba kanałów pomiarowych - maksymalnie 160
  • wysoka impedancja wejściowa (200kOhm//3pF) minimalizująca wpływ na układ testowany
  • napięcie progowe od -6.4V do 6.4V
  • wyjście wyzwalające - możliwość wyzwolenia pomiaru innym urządzeniem np. oscyloskopem
  • zaawansowane tryby wyzwalania - 16 poziomów wyzwalania
  • 8 szybkich wejść zegarowych
  • podłączenie do komputera PC przez port drukarki lub USB
  • opcjonalny generator wzoru testowego - od 8 do 160 kanałów
Cena od 5 972,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 3 modeli

Promocja cenowa na model HDR-15-5

Modele

Opis

Seria LA-5000 oferuje analizatory stanów logicznych o dużej ilości kanałów - 40, 80 lub 160. Urządzenia oferują wysoką częstotliwość próbkowania, pojemny bufor danych oraz zaawansowane tryby wyzwalania pomiaru. Połączenie z komputerem PC można zrealizować wykorzystując port USB 2.0 lub port równoległy LPT.

Specyfikacja

  • Częstotliwość próbkowania, pamięć
Seria LA-5540 40 kanałów: od 1Sa/s do 250 MSa/s; pamięć 256 K
24 kanały: od 1Sa/s do 500 MSa/s; pamięć 512 K
Seria LA-5580 80 kanałów: od 1Sa/s do 250 MSa/s; pamięć 256 K
48 kanałów: od 1Sa/s do 500 MSa/s; pamięć 512 K
Seria LA-55160 160 kanałów: od 1Sa/s do 250 MSa/s; pamięć 256 K
96 kanałów: od 1Sa/s do 500 MSa/s; pamięć 512 K
Seria LA-5240 40 kanałów: od 1Sa/s do 100 MSa/s; pamięć 32 K
24 kanały: od 1Sa/s do 200 MSa/s; pamięć 64 K
Seria LA-5280 80 kanałów: od 1Sa/s do 100 MSa/s; pamięć 32 K
48 kanałów: od 1Sa/s do 200 MSa/s; pamięć 64 K
  • Parametry analizatora
Zewnętrzny zegar 8 kanałów, 0 do 80 MHz
Generator wzoru testowego 0 - 50 MHz
  • Kanały cyfrowe
Napięcie progowe od -6.4V do 6.4V
Pasmo 100 Mhz
Impedancja wejściowa 200 Kohm ≦ 5pF
Maksymalne napięcie wejściowe +/- 150V
  • Parametry techniczne
Zasilanie Zasilacz AC/DC (w komplecie)
Waga netto LA-55160: 4 kg
LA-5580, LA-5280: 2,5 kg
LA-5540, LA-5240: 1,8 kg
Wymiary LA-55160: 210mm x 215mm x 95mm
pozostałe: 210mm x 215mm x 70mm
