Seria PG-32x00

32-kanałowe analizatory stanów logicznych z mozliwością pracy jako generator wzoru testowego

  • 32 kanały, podzielone na 4 porty po 8 kanałów, każdy port można skonfigurować jako generator wzoru testowego lub analizator stanów logicznych
  • maksymalna częstotliwość generowania/próbkowania-200MHz lub 400MHz
  • pamięć od 256K do 2M
  • obsługuje różne standardy logiki
  • połączenie z komputerem PC przez port USB
  • nie wymaga zewnętrznego zasilania
Cena od 2 489,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Modele

Opis

Urządzenia z serii PG-32x00 wyposażone są w 32 kanały, które są podzielone na cztery 8-kanałowe porty. Użytkownik może zdecydować, które z portów będą generować wzór testowy, a które będą pracować w trybie analizatora stanów logicznych. Takie podejście sprawia, że w łatwy sposób możemy testować i uruchamiać urządzenia cyfrowe.

Podobnie jak inne urządzenia firmy Clock Computer Corporation seria PG-32x00 jest urządzeniem wirtualnym, tzn. nie posiada własnego wyświetlacza ani panelu operatorskiego. Wszystkie te funkcje spełnia oprogramowanie uruchamiane na komputerze PC do którego podłączone jest urządzenie.

Specyfikacja

  • Częstotliwość próbkowania/generowania, pamięć
Liczba kanałów 32, zorganizowane w 4 porty 8-kanałowe. Każdy port może pracować jako analizator stanów logicznych lub generator wzoru testowego.
Maksymalna częstotliwość próbkowania/generowania: PG-32200K, PG-32200M: 200MHz
PG-32400K, PG-32400M: 400MHz
Pamięć PG-32200K: 256K
PG-32200M: 1M
PG-32400K: 512K
PG-32400M: 2M
  • Kanały cyfrowe
Pasmo wejść/wyjść DC do 200 MHz
Impedancja wejściowa 100Kohm // 8pF
Maksymalne napięcie wejściowe +10V do -2V
Standardy wejść/wyjść LVC1.5V (10mA, 0.75V)
LVC1.8V (12mA, 0.9V)
LVC2.5V (16mA, 1.2V)
LVC3.3V (20mA, 1.4V)
SSTL2 II 2.5V (16mA, 0 to 2.4V)
SSTL3 II 3.3V (16Ma, 0 to 3V)
  • Parametry techniczne
Zasilanie Z portu USB
Waga 120g
Wymiary 107mm x 77mm x 16mm

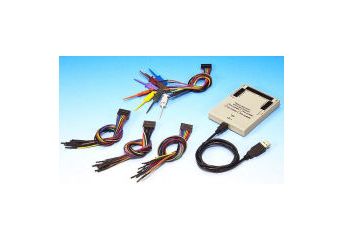

Zawartość zestawu Kolorowe przewody i klipsy, kabel USB, User Manual, płyta CD z oprogramowaniem
