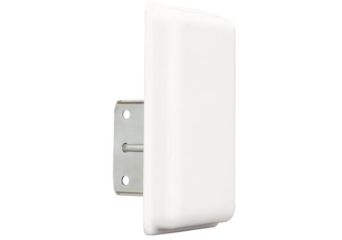

GigaSektor PRO 13/120 HV

antena sektorowa klasy operatorskiej o bardzo małych gabarytach, 13dbi, MIMO, 5GHz

Producent: Cyberbajt
Producent: Cyberbajt
  • Antena sektorowa dualna
  • Polaryzacja pionowa + pozioma
  • Zakres częstotliwości 4,9 - 6,1 GHz
  • Wzmocnienie 13 dBi
  • Złącza: 2 x RP-SMA
  • Montaż do masztu
Cena od 275,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

GigaSektor PRO 13/120 HV

GigaSektor PRO 13/120 HV

Modele

Opis

Profesjonalna antena sektorowa klasy operatorskiej o bardzo małych gabarytach, wykorzystująca zaawansowane rozwiązania umożliwiające zwiększenie wydajności sieci bezprzewodowych punkt-wielopunkt.

Zredukowane niepożądane promieniowanie wsteczne oraz niski poziom listków bocznych minimalizuje poziom zakłóceń generowanych i odbieranych przez antenę z otoczenia, pozwalając na jej montaż oraz wydajne działanie w bezpośrednim sąsiedztwie innych anten.

Antena może działać w szerokim zakresie częstotliwości a wiązki charakterystyki promieniowania są stabilne w funkcji częstotliwości. Pozwala to na elastyczne i przewidywalne działanie oraz pełne wykorzystanie możliwości modułu radiowego podłączonego do anteny.

Gabaryty oraz masa anteny zostały zmniejszone a dostępne opcjonalne uchwyty montażowe oraz zabezpieczone przed wpływem czynników zewnętrznych konektory pozwalają na bezpośrednią integracje anteny z urządzeniami Ubiquiti, Mikrotik oraz Cambium. Pozwala to na wygodne tworzenie zwartych i dyskretnych stacji bazowych.

Antena posiada zdublowane zwarcie dla prądu stałego zapobiegające podczas wyładowań atmosferycznych indukowaniu się prądu stałego na wyjściu antenowym, chroniąc w ten sposób urządzenie podłączone do anteny.

Szczegóły budowy

Ścieżki zasilające źródła elementarne anteny zostały odizolowanie fizycznie od struktury promieniującej dzięki czemu uniknięto ich pasożytniczego wpływu degradującego charakterystyki promieniowania. Uzyskane wiązki anteny są stabilne w funkcji częstotliwości, posiadają stały poziom listków bocznych w elewacji oraz stabilny kształt wiązki głównej w azymucie dla czterech polaryzacji. Rozwiązanie to umożliwiło jednocześnie redukcję gabarytów i masy anteny.

Zastosowanie stratnej pianki absorpcyjnej, umieszczonej wewnątrz obudowy anteny pozwoliło na likwidację pasożytniczych prądów powierzchniowych indukujących się na powierzchni ekranu co doprowadziło do ograniczenia promieniowania wstecznego anteny zarówno w płaszczyźnie
azymutu jak i elewacji.

Antena została zaprojektowana tak by uzyskać maksymalną powtarzalność produkcji. Podstawowym elementem promienników anteny jest teflonowy laminat mikrofalowy zachowujący wysoką stabilność parametrów elektrycznych. Jest on umieszczony pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa odpornego na promieniowanie UV. Dzięki takiej solidnej konstrukcji antena może pracować w ciężkich warunkach atmosferycznych zachowując trwałość i niezmienność parametrów w czasie eksploatacji.

Specyfikacja

Typ anteny sektorowa dualna
Zakres częstotliwości 4,9 - 6,1 GHz
Zysk energetyczny 13 dBi
Polaryzacja pionowa + pozioma
Separacja pomiędzy złączami >28 dB
Kąt promieniowania w płaszczyźnie pionowej 12 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej 80±5° dla -3dB,
115±5° dla -6dB °
VSWR typ. 1:1,5
Impedancja 50 Ohm
Złącze 2 x RP-SMA
Odporność na wiatr 56 m/s
Montaż do masztu
Średnica masztu/uchwytu 26 - 53 mm
Wymiary 182 x 105 x 25 mm
Wymiar opakowania 35/12/9 cm
Waga całkowita 700 g
Waga z uchwytem 600 g
Waga bez uchwytów 200 g
Gwarancja 36 m-cy
