Moduły SCMHVAS

SCMHVAS (Signal Conditioning Modular High Voltage Attenuator System) to analogowy system kondycjonowania sygnału zaprojektowany do bezpiecznego monitorowania i dokładnego pomiaru potencjałów napięciowych do 1414VAC (4000V międzyszczytowo). Tak wysokie napięcia są zwykle spotykane w zastosowaniach przemysłowych, takich jak nagrzewnice indukcyjne, sterowniki napędów silników elektrycznych lub aplikacje akumulatorowe. System redukuje sygnał wejściowy do poziomu odpowiedniego dla interfejsu do systemów akwizycji danych, zapewniając jednocześnie różne charakterystyki filtra i izolację 1500Vrms.

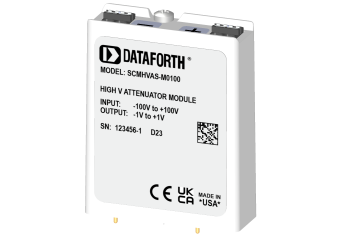

Dla każdego kanału wejścia analogowego, moduł tłumika, SCMHVAS-Mxxxx, wstępnie kondycjonuje sygnał, który jest następnie filtrowany, izolowany i konwertowany na wyjście napięciowe za pomocą modułu SCM5B30-07 lub SCM5B40-07. Moduł SCM5B40-07 o szerokości pasma 10 kHz jest zalecany dla sygnałów 50/60 Hz o niskiej zawartości harmonicznych, gdzie użytkownik jest zainteresowany pomiarem tylko napięcia AC. Moduł SCM5B30-07 jest używany dla sygnałów AC o niskiej częstotliwości poniżej 4Hz. Tłumik i moduły kondycjonowania sygnału charakteryzują się doskonałą stabilnością w czasie i nie wymagają ponownej kalibracji. Ogólna dokładność systemu wynosi ±0,06%.

Połączenia sygnałów wejściowych z modułem tłumika SCMHVAS-Mxxxx są wykonywane za pomocą zintegrowanych bloków zacisków w celu zapewnienia solidnego montażu systemu. Ze względów bezpieczeństwa bloki zacisków znajdują się wewnątrz obudowy i są dostępne tylko od góry i nie ma innych odsłoniętych punktów wysokiego napięcia na modułach serii SCMHVAS-Mxxxx, module SCM5B30-07 lub SCM5B40-07 ani na panelu montażowym.

System SCMHVAS posiada dwa specjalnie zaprojektowane panele do montażu modułów tłumika i kondycjonowania sygnału. 8-kanałowy panel SCMVAS-PB8 o wysokiej gęstości (rysunki 2, 3) może być montowany na panelu lub szynie DIN i zapewnia kondycjonowany sygnał wyjściowy na zaciskach śrubowych. Na każdym kanale znajdują się zworki umożliwiające opcjonalne podłączenie lub odizolowanie wspólnego wejścia/wyjścia każdego modułu od wspólnego wejścia/wyjścia i/lub wspólnego zasilania innego kanału. SCMVAS-PB16 (rysunki 4, 5) posiada 16 kanałów analogowych wejść/wyjść jednocześnie dostępnych dla szybkich kart akwizycji danych (ADC) za pośrednictwem 26-żyłowego kabla taśmowego. Zalecane połączenia uziemienia i interfejsy systemu hosta można znaleźć w karcie katalogowej modułu SCMPB01 i nocie aplikacyjnej AN502. Zarówno panel SCMVAS-PB8, jak i SCMVAS-PB16 można zamontować w 19-calowej metalowej szafie SCMXRK-002. Panele montażowe SCMVAS-PB8 i SCMVAS-PB16 są kompatybilne i mogą pomieścić zarówno oryginalne moduły SCMVAS-Mxxx, jak i moduły SCMHVAS-Mxxxx.
