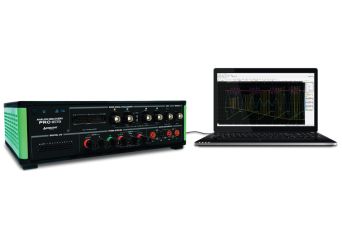

Analog Discovery Pro 5000

Seria profesjonalnych oscyloskopów sygnałów mieszanych o wysokiej rozdzielczości.

Producent: Digilent

Cztery kanały wejściowe analogowe o częstotliwości próbkowania i
pasmo przenoszenia od 1,5 do 2 GS/s oraz od 350 do 500 MHz
34 wejścia cyfrowe o częstotliwości 1 GS/s
Multimetr cyfrowy obsługujący pomiary CAT II
Trzy programowalne zasilacze
Wyjście analogowe o pasmie przenoszenia do 40 MHz
Wykres Bodego, FFT, analizator impedancji i wiele innych
Szerokie wsparcie oprogramowania: WaveForms,
WaveForms SDK i LabVIEW

Cena od 16 608,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Specyfikacja
Pliki do pobrania

Analog Discovery Pro 5000

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
411-002 ADP5470 4-kanałowy oscyloskop 350 MHz / 1,5 GS/s, 34 wejścia cyfrowe, generator 20 MHz, 3 programowalne zasilacze, multimetrem CAT II, wsparcie WaveForms	Na zamówienie	Gwarancja:		16 608,00 zł 20 427,84 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

411-002 ADP5470

4-kanałowy oscyloskop 350 MHz / 1,5 GS/s, 34 wejścia cyfrowe, generator 20 MHz, 3 programowalne zasilacze, multimetrem CAT II, wsparcie WaveForms

Dostępność: Na zamówienie

Cena netto:

16 608,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
411-003 ADP5490 4-kanałowy oscyloskop 500 MHz / 2 GS/s, 34 wejścia cyfrowe, generator 40 MHz, 3 programowalne zasilacze, multimetrem CAT II, wsparcie WaveForms	Na zamówienie	Gwarancja:		33 202,00 zł 40 838,46 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

411-003 ADP5490

4-kanałowy oscyloskop 500 MHz / 2 GS/s, 34 wejścia cyfrowe, generator 40 MHz, 3 programowalne zasilacze, multimetrem CAT II, wsparcie WaveForms

Dostępność: Na zamówienie

Cena netto:

33 202,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Poznaj najbardziej zaawansowaną serię urządzeń pomiarowych firmy Digilent – Analog Discovery Pro 5000. Modele ADP5470 i ADP5490 to potężne oscyloskopy mieszanych sygnałów, które wynoszą możliwości Twojego stanowiska testowego na zupełnie nowy poziom.

To nie tylko oscyloskopy. Urządzenia z tej serii łączą w jednej obudowie:

oscyloskop mieszanych sygnałów (do 500 MHz i 2 GS/s),
34-kanałowy analizator logiczny (1 GS/s),
programowalny generator przebiegów arbitralnych,
trzy wyjścia zasilające (do 25 V),
wbudowany multimetr cyfrowy CAT II,
dedykowane wejście/wyjście wyzwalające.

Dzięki oprogramowaniu WaveForms (dostarczanemu bezpłatnie) zyskujesz pełną kontrolę nad wszystkimi funkcjami – od standardowych pomiarów po zaawansowane skrypty automatyzujące pracę.

Urządzenia Analog Discovery Pro Serii 5000 są idealnym wyborem dla inżynierów, którzy oczekują precyzji, elastyczności i niezawodności w jednym kompaktowym rozwiązaniu. Bez kompromisów.

Uwaga: Urządzenia z serii ADP 5000 współpracują wyłącznie z systemem Windows®.

Specyfikacja

Oscyloskop

Ilość kanałów	4 kanały wejściowe BNC
Rozdzielczość	8 bitów, 40 V peak to peak
Częstotliwość próbkowania	ADP5470: Pasmo 350 MHz, 1,5 GS/s na kanał ADP5490: Pasmo 500 MHz, 2 GS/s na kanał
Maksymalny rozmiar bufora	1 milion próbek/kanał

Generator przebiegów

Ilość kanałów	1, złącze BNC
Rozdzielczość	Rozdzielczość 14 bitów, amplituda do ±12 V AC
Częstotliwość próbkowania	ADP5470: 20 MHz bandwidth, 125 MS/s ADP5490: 40 MHz bandwidth, 200 MS/s
Maksymalny rozmiar bufora	1 milion próbek/kanał

Programowalne zasilacze

Ilość kanałów	3
Napięcie wyjściowe	0 V do 6 V, 0 V do 25 V, 0 V do -25 V
Moc maksymalna (zasilanie zewnętrzne)	Do 3 A dla wyjścia 6 V, do 1 A dla każdego z wyjść ±25 V

Cyfrowy multimetr CAT II

Funkcje	napięcie DC, napięcie AC, prąd DC, prąd AC, rezystancja, dioda, ciągłość obwodu
Rozdzielczość	5½ cyfry, częstotliwość próbkowania: 5 S/s
Pomiar napięcia	do 300 V
Pomiar prądu	do 10 A (dla pomiarów A) i 100 mA (dla pomiarów mA)

Wejścia cyfrowe

Ilość kanałów	34
Zakres	0 do 5 V, z konfigurowalnym progiem od 0 do 2 V
Maksymalna częstotliwość próbkowania	1 GS/s
Maksymalna długość rekordu	do 1 miliona próbek

Wejścia i wyjścia cyfrowe:

Ilość kanałów	8 kanałów, które mogą być używane z wirtualnymi urządzeniami I/O w oprogramowaniu
Standard logiki wejściowej	TTL kompatybilne z 5 V
Standard logiki wyjściowej	3,3 V LVTTL

Łączność

Interfejsy komunikacyjne

USB 2.0 Hi-Speed
Ethernet do sterowania urządzeniem

Oprogramowanie

Dołączone oprogramowanie

Bezpłatne oprogramowanie WaveForm

Zgodność produktu

HTC	8471809000
ECCN	3A992.a

Pliki do pobrania

Karta katalogowa
Karta katalogowa

ADP-5000-Series-Datasheet (1.67 MB)
