Analog Discovery Studio

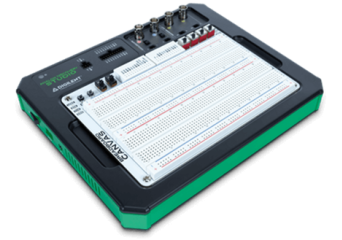

Analog Discovery Studio jest w pełni funkcjonalnym przenośnym urządzeniem testowym i pomiarowym, który w połączeniu z oprogramowaniem WaveForms daje możliwość wykorzystania 13 narzędzi takich jak: oscyloskop, generator przebiegów, programowalny zasilacz, woltomierz, rejestrator danych, analizator logiczny, generator przebiegów, analizator widmowy i inne.  Jest to dobra platforma do nauki dla studentów lub uczniów. Dostępne jest wsparcie programu Matlab w postaci Data Acquisition Toolbox pozwalający konfigurację zbierania oraz zapisu danych.

Dostępne są dwa analogowe sygnały wejściowe przez złącza BNC lub MTE oraz 16 kanałów cyfrowych.

Generator przebiegów

Wraz z połączeniem z programem WaveForms Analog Discovery może być używany do wyprowadzania analogowych sygnałów napięciowych za pomocą złączy sygnałowych BNC lub MTE. Przekształca 14 bitowe próbki sygnałów cyfrowych na analogowe z prędkością do 100 MS/s na obydwu kanałach. Urządzenie obsługuje sygnały takie jak: sinusoidalny, trójkątny, piłowy, oraz wiele innych.

Woltomierz

Pomiary napięć: prąd stały, wartość skuteczna prądu zmiennego, wartości skuteczne dla przebiegów odkształconych.

Analizator logiczny

W tym trybie pracy cyfrowe wejścia są skonfigurowane w celu przechwytywania wysokich oraz niskich stanów logicznych podłączonych cyfrowych sygnałów. Istnieje także możliwość dekodowania zawartości paczek danych przesyłanych przez popularne protokoły komunikacyjne ( SPI, I2C, UART, CAN, I2S, równoległe). Istnieje także możliwość importu oraz eksportu danych z użyciem standardowych formatów.

Rejestrator danych

Pozwala na rejestrowanie dużych buforów analogowych danych wejściowych na dwóch kanałach z częstotliwością do 10 próbek na sekundę. Możliwe do wykonywania pomiary: DC, AC, wartości skuteczne dla przebiegów odkształconych wraz z wartościami średnimi, minimalnymi oraz maksymalnymi.

Analizator charakterystyk

Możliwość wykreślenia oraz analizy charakterystyk częstotliwościowych logarytmicznych oraz charakterystyk amplitudowo-fazowych. Przemiatanie częstotliwości może być wykonywane w zakresie od 1MHz do 10MHz maksymalnie do 10000 próbek na dekadę.

Analizator widma

Funkcjonalność ta pozwala na podgląd mocy w dziedzinie częstotliwości w zakresie 0 – 50 Mhz sygnałów analogowych przechwyconych na analogowych kanałach wejściowych. Sygnały mogą być wykreślane w jednostkach napięcia szczytowego, napięcia skutecznego oraz różnych jednostkach stosunku poziomu napięcia.

WaveForms Software Development Kit

Biblioteki oraz przykłady pozwalające na rozbudowę funkcjonalności urządzenia. Dostępne języki programowania C, C++, C#, Visual Basic, Python, MATLAB

Urządzenie Analog Discovery jest kompleksową i wielofunkcyjną platformą testową doskonale nadającą się do nauki oraz pomiarów przy wykonywania wielu projektów.
