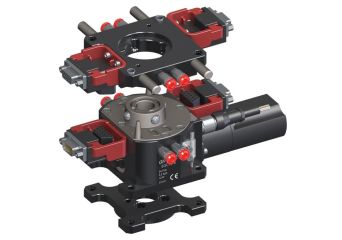

Gimatic - EQC75

Automatyczny system wymiany narzędzia EQC75

  • Dwuczęściowy system Plug & Play
  • W pełni automatyczny
  • 8-pinowe złącze zasilania M12
  • Napięcie zasilania 24V DC
  • 4 przyłącza pneumatyczne
  • 2 opcjonalne złącza elektryczne D-SUB do wymiany informacji między elementami chywtaka, a układem sterowania robota
Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modeli

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EQC75-A
    Aut. system wymiany narzędzia EQC75-A
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EQC75-B
    Aut. system wymiany narzędzia EQC75-B
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    CEQC-A
    Kabel zasilający 15-pin D-SUB (zł. żeń.)
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    CEQC-AC
    Złącze żeńskie 15-pin D-SUB
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    CEQC-B
    Kabel zasilający 15-pin D-SUB (zł. męs.)
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    CEQC-BC
    Złącze męskie 15-pin D-SUB
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EQC75-K1
    Płyta narzędziowa do części EQC75-A
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    EQC75-K2
    Kołek do części EQC75-B
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MAQC
    Elektryczny moduł zasilający (zł. żeń.)
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    MBQC
    Elektryczny moduł zasilający (zł. męs.)
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    SI4M225-G
    Czujnik indukcyjny NPN fi 4 mm
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    SI4N225-G
    Czujnik indukcyjny PNP fi 4 mm
    Na zamówienie
    Gwarancja: 12 miesięcy
    0,00 zł
    -
    -

Opis

EQC75 jest dwuczęściowym systemem szybkiej wymiany narzędzia. Składa się z aktywnej części (EQC75-A) zamocowanej na kołnierzu narzędzia robota oraz części biernej (EQC75-B), do której przymocowany jest chwytak. Automatyczne mocowanie chwytaka odbywa się poprzez wysunięcie mechanicznych elementów kulowych i połączenie części EQC75-A z częścią EQC75-B. System wyposażony został w 4 złącza pneumatyczne służące do blokowania/odblokowywania tych dwóch części. Możliwe jest także elektryczne sterowanie systemem blokującym. Do zasilania części aktywnej służy 8-pinowe złącze M12. System zasilany jest napięciem stałym o wartości 24 V.  Złącze posiada wejście cyfrowe, którego stan niski odpowiada za załączenie, a stan wysoki za odłączenie narzędzia oraz dwa wyjścia cyfrowe, które informują o aktualnym stanie systemu - połączony/rozłączony. Część EQC75-B mocuje się do ramienia robota za pomocą 4 śrub. W podobny sposób łączy się chwytak z częścią EQC75-A. Możliwe jest zastosowanie dodatkowego połączenia elektrycznego dzięki 15-pinowym złączom D-SUB (dostępne opcjonalnie).

Specyfikacja

Materiał obudowy Stop aluminium
Materiał systemu blokady Stal nierdzewna
Wymiary  75 x 146 x 63,5 mm
Waga części EQC75-A 1000 g
Waga części EQC75-B 160 g
Typ blokady mechaniczne elementy kulowe
Czas załączenia/rozłączenia <0,5 s
Maksymalna odległość do połączenia 1 mm
Maksymalne odchylenie +/- 3°
Stopień ochrony IP IP40
Nośność 10 kg
Maksymalna osiowa siła trzymania 2000 N
Maksymalny moment skrętny trzymania 150 Nm
Temperatura pracy 5 - 60° C
Złącze elektryczne M12, 8-piniowe
Napięcie zasilania 24 V DC +/- 10 %
Cyfrowe wejścia tranzystorowe PNP

Stan niski: załączenie

Stan wysoki: rozłączenie

Cyfrowe wyjścia tranzystorowe PNP (max 100 mA)  -
Opóźnienie wysłania sygnału  200 ms
