Interfejs BACnet MS/TP do klimatyzacji Daikin Domestic – 1 jednostka

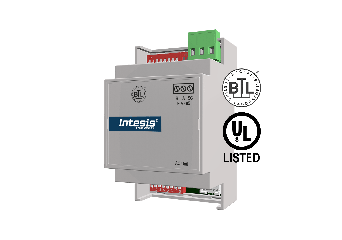

Intesis IN485DAI001I000 – interfejs klimatyzacji Daikin do integracji z systemem BACnet MS/TP

IN485DAI001I000 to interfejs komunikacyjny Intesis (HMS Networks), który łączy jedną wewnętrzną jednostkę klimatyzacji Daikin z serii domowej (RAC) z systemem automatyki budynkowej opartym na BACnet MS/TP. Dzięki niemu Twój system BMS steruje pracą klimatyzatora i monitoruje jego stan tak, jakby jednostka była natywnym urządzeniem BACnet. Interfejs podłącza się bezpośrednio do jednostki wewnętrznej (gniazdo S21 na płycie sterującej) i udostępnia jej funkcje jako stałe obiekty BACnet.

Największą zaletą jest prostota wdrożenia: interfejs jest zasilany bezpośrednio z jednostki klimatyzacji, więc nie potrzebujesz zewnętrznego zasilacza, a całą konfigurację (prędkość transmisji, adres MAC BACnet, terminacja, jednostka temperatury) wykonasz przełącznikami DIP, bez komputera i oprogramowania. Klimatyzator można nadal obsługiwać jednocześnie z pilota i z systemu BACnet. Interfejs oferuje też funkcję Virtual Temperature, która pozwala użyć temperatury z czujnika po stronie BMS jako punktu odniesienia, oraz funkcję obecności (occupancy) do oszczędzania energii.

Najważniejsze funkcje interfejsu

• BACnet MS/TP: udostępnienie jednostki Daikin w sieci BACnet MS/TP przez port EIA-485 (serwer)
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora, temperatura zadana, kierunek nawiewu (góra-dół, lewo-prawo)
• Monitoring: kody błędów, zmienne wewnętrzne, temperatura zewnętrzna, licznik godzin pracy
• Zasilanie z jednostki AC: bez zewnętrznego zasilacza
• Konfiguracja DIP: SW1 (prędkość BACnet), SW2 (adres MAC i °C/°F), SW3 (terminacja i polaryzacja)
• Funkcja Virtual Temperature: temperatura odniesienia z czujnika po stronie BMS
• Funkcja obecności (occupancy): sterowanie setpointem i trybem wg zajętości pomieszczenia
• Praca równoległa z pilotem: jednoczesne sterowanie z pilota i z BACnet
• Certyfikat BTL: pełna zgodność z urządzeniami BACnet

Do czego warto zastosować interfejs IN485DAI001I000?

Interfejs sprawdzi się wszędzie tam, gdzie pojedynczy klimatyzator Daikin serii domowej ma być sterowany i monitorowany z systemu BACnet MS/TP:

• integracja klimatyzacji Daikin (RAC) z systemem zarządzania budynkiem opartym na BACnet
• zdalne sterowanie i monitoring klimatyzatora z systemu SCADA lub BMS z obsługą BACnet
• nadzór nad błędami i czasem pracy jednostki na potrzeby serwisu i utrzymania
• obiekty biurowe, hotelowe i mieszkalne z klimatyzacją Daikin spiętą w system automatyki

Interfejs montuje się na szynie DIN, naściennie lub wewnątrz jednostki wewnętrznej (w wybranych modelach); nie montować w centralach wentylacyjnych ani w kanałach.

Dobierz interfejs do swojej instalacji

Ta wersja obsługuje jedną wewnętrzną jednostkę Daikin serii domowej (RAC) i komunikuje się wyłącznie po BACnet MS/TP (nie ma BACnet/IP). Sprawdź kompatybilność swojego modelu klimatyzatora w narzędziu producenta przed zakupem. Jeśli integrujesz jednostki Daikin VRV lub Sky Air, wybierz odpowiedni model dla tych systemów. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta interfejsów Intesis znajduje się w naszym katalogu.
