Interfejs BACnet MS/TP i Modbus RTU do klimatyzacji Daikin VRV i Sky Air – 1 jednostka

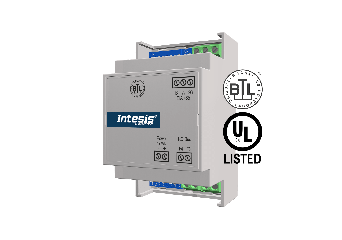

Intesis IN485DAI001R000 – brama Daikin Sky i VRV do integracji z systemem BACnet MS/TP lub Modbus RTU

IN485DAI001R000 to brama komunikacyjna Intesis (HMS Networks), która łączy systemy klimatyzacji Daikin Sky Air i VRV z systemem automatyki budynkowej opartym na BACnet MS/TP lub Modbus RTU. Dzięki niej Twój system BMS steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem BACnet lub Modbus. Brama podłącza się do jednostki wewnętrznej przez dwuprzewodową magistralę pilota P1P2 i udostępnia jej funkcje jako stałe obiekty BACnet lub rejestry Modbus.

Ten sam model obsługuje oba protokoły po stronie systemu: przełącznikiem DIP (SW1-5) ustawiasz pracę jako serwer BACnet MS/TP lub Modbus RTU. Brama jest zasilana bezpośrednio z magistrali pilota, więc w większości przypadków nie potrzebuje zewnętrznego zasilacza (opcjonalnie 12 VDC/AC, gdy magistrala nie dostarcza wystarczającej mocy). Klimatyzację można obsługiwać jednocześnie z pilota i z systemu nadrzędnego, a interfejs oferuje funkcję Virtual Temperature, funkcję obecności (tylko BACnet) i sygnalizację konieczności czyszczenia filtra.

Najważniejsze funkcje bramy

• BACnet MS/TP lub Modbus RTU: wybór protokołu przełącznikiem DIP (SW1-5), port EIA-485
• Systemy Sky i VRV: kompatybilność z klimatyzacją komercyjną Daikin
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora (do 5 biegów), temperatura zadana, kierunek nawiewu góra-dół i lewo-prawo (5 pozycji + swing)
• Monitoring: kody błędów z adresem jednostki, licznik godzin pracy, sygnał filtra, temperatura pomieszczenia
• Zasilanie z magistrali pilota: bez zewnętrznego zasilacza (opcjonalnie 12 VDC/AC)
• Funkcja Virtual Temperature: temperatura odniesienia z czujnika po stronie BMS
• Funkcja obecności (occupancy): dostępna w trybie BACnet
• Wiele jednostek: obsługa jednej lub więcej jednostek wewnętrznych (pracują jak jedna)
• Konfiguracja DIP i certyfikat BTL: szybkie uruchomienie i potwierdzona zgodność z BACnet

Do czego warto zastosować bramę IN485DAI001R000?

Brama sprawdzi się wszędzie tam, gdzie klimatyzacja Daikin Sky lub VRV ma być sterowana i monitorowana z systemu BACnet MS/TP lub Modbus RTU:

• integracja klimatyzacji komercyjnej Daikin (Sky Air, VRV) z systemem zarządzania budynkiem
• zdalne sterowanie i monitoring jednostek z systemu SCADA lub BMS (BACnet lub Modbus)
• nadzór nad błędami, czasem pracy i stanem filtra na potrzeby serwisu i utrzymania
• biurowce, hotele i obiekty komercyjne z klimatyzacją Daikin spiętą w system automatyki

Brama montuje się na szynie DIN, naściennie lub wewnątrz jednostki wewnętrznej (w wybranych modelach); nie montować w centralach wentylacyjnych ani w kanałach.

Dobierz bramę do swojej instalacji

Ta wersja obsługuje jednostki Daikin Sky Air i VRV oraz komunikuje się z systemem po BACnet MS/TP lub Modbus RTU (do wyboru). Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu producenta przed zakupem. Jeśli integrujesz domowe jednostki Daikin (RAC), wybierz model IN485DAI001I000. Zwróć uwagę na role bramy i pilota na magistrali P1P2 (header/follower), bo wpływają na funkcje temperaturowe. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
