Interfejs BACnet MS/TP i Modbus RTU do klimatyzacji Fujitsu RAC i VRF – 1 jednostka, złącze CN

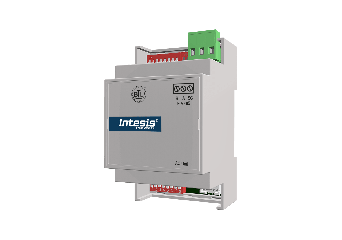

Intesis IN485FGL001I000 – brama Fujitsu RAC i VRF do integracji z systemem BACnet MS/TP lub Modbus RTU

IN485FGL001I000 to brama komunikacyjna Intesis (HMS Networks), która łączy systemy klimatyzacji Fujitsu (mieszkaniowe RAC oraz VRF) z systemem automatyki budynkowej opartym na BACnet MS/TP lub Modbus RTU. Dzięki niej Twój system BMS steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem BACnet lub Modbus. Brama podłącza się bezpośrednio do płyty sterującej jednostki wewnętrznej przez złącze CN (CN75, CN65, CN12 lub CN6) dostarczonym kablem i udostępnia funkcje jednostki jako stałe obiekty BACnet lub rejestry Modbus.

Ten sam model obsługuje oba protokoły po stronie systemu: przełącznikiem DIP (SW1-5) ustawiasz pracę jako serwer BACnet MS/TP lub Modbus RTU. Brama jest zasilana bezpośrednio z jednostki klimatyzacji, więc nie potrzebuje zewnętrznego zasilacza. Klimatyzację można obsługiwać jednocześnie z pilota i z systemu nadrzędnego, a interfejs oferuje funkcję Virtual Temperature, funkcję obecności (tylko BACnet), tryb EcoMode i ochronę przeciwzamrożeniową pomieszczenia.

Najważniejsze funkcje bramy

• BACnet MS/TP lub Modbus RTU: wybór protokołu przełącznikiem DIP (SW1-5), port EIA-485
• Systemy Fujitsu RAC i VRF: kompatybilność z klimatyzacją mieszkaniową i VRF
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora (do 6 biegów), temperatura zadana, kierunek nawiewu góra-dół i lewo-prawo
• Funkcje specjalne: EcoMode, ochrona przeciwzamrożeniowa pomieszczenia, blokada pilota
• Monitoring: kody błędów, sygnał filtra, licznik godzin pracy, temperatura pomieszczenia
• Zasilanie z jednostki AC: bez zewnętrznego zasilacza
• Funkcja Virtual Temperature: temperatura odniesienia z czujnika po stronie BMS
• Funkcja obecności (occupancy): dostępna w trybie BACnet
• Konfiguracja DIP i certyfikat BTL: szybkie uruchomienie i potwierdzona zgodność z BACnet

Do czego warto zastosować bramę IN485FGL001I000?

Brama sprawdzi się wszędzie tam, gdzie klimatyzacja Fujitsu ma być sterowana i monitorowana z systemu BACnet MS/TP lub Modbus RTU:

• integracja klimatyzacji Fujitsu (RAC i VRF) z systemem zarządzania budynkiem
• zdalne sterowanie i monitoring jednostek z systemu SCADA lub BMS (BACnet lub Modbus)
• nadzór nad błędami, czasem pracy i stanem filtra na potrzeby serwisu i utrzymania
• biurowce, hotele i obiekty mieszkalne z klimatyzacją Fujitsu spiętą w system automatyki

Brama montuje się na szynie DIN, naściennie lub wewnątrz jednostki wewnętrznej (w wybranych modelach); nie montować w centralach wentylacyjnych ani w kanałach.

Dobierz bramę do swojej instalacji

Ta wersja obsługuje jedną jednostkę klimatyzacji Fujitsu (RAC lub VRF) i komunikuje się z systemem po BACnet MS/TP lub Modbus RTU (do wyboru). Podłącza się do złącza CN na płycie jednostki wewnętrznej. Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu producenta przed zakupem. Jeśli potrzebujesz podłączenia do magistrali pilota zamiast do złącza CN, wybierz wariant INMBSFGL001R000. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
