Interfejs BACnet MS/TP do klimatyzacji Mitsubishi Heavy Industries FD i VRF – 1 jednostka

Intesis IN485MHI001R000 – brama Mitsubishi Heavy Industries do integracji klimatyzacji mieszkaniowej i VRF z systemem BACnet MS/TP

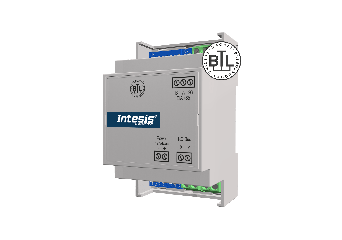

IN485MHI001R000 to brama komunikacyjna Intesis (HMS Networks), która łączy systemy klimatyzacji Mitsubishi Heavy Industries (mieszkaniowe i VRF) z systemem automatyki budynkowej opartym na BACnet MS/TP. Dzięki niej Twój system BMS steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem BACnet. Brama podłącza się do jednostki wewnętrznej przez dwuprzewodową magistralę pilota (XY) i udostępnia funkcje jednostki jako stałe obiekty BACnet.

Ten model obsługuje po stronie systemu wyłącznie BACnet MS/TP — jeśli potrzebujesz Modbus RTU, dostępny jest osobny wariant INMBSMHI001R000. Brama jest zasilana bezpośrednio z magistrali pilota, więc w większości przypadków nie potrzebuje zewnętrznego zasilacza (opcjonalnie 12 VDC/AC, gdy magistrala nie dostarcza wystarczającej mocy). Klimatyzację można obsługiwać jednocześnie z pilota i z systemu nadrzędnego, a interfejs oferuje funkcję Virtual Temperature, funkcję obecności, sygnalizację filtra i odczyt temperatury zewnętrznej z jednostki zewnętrznej.

Najważniejsze funkcje bramy

• Serwer BACnet MS/TP: port EIA-485, do 127 urządzeń MAC w sieci
• Systemy MHI mieszkaniowe i VRF: obsługa jednej jednostki wewnętrznej
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora (Auto + 4 biegi), temperatura zadana, kierunek nawiewu góra-dół (4 pozycje + swing)
• Monitoring: kody błędów z adresem jednostki, sygnał filtra, licznik godzin pracy, temperatura pomieszczenia i zewnętrzna, tryb Center/Remote
• Zasilanie z magistrali pilota: bez zewnętrznego zasilacza (opcjonalnie 12 VDC/AC)
• Funkcja Virtual Temperature: temperatura odniesienia z czujnika po stronie BMS
• Funkcja obecności (occupancy): sterowanie setpointem i trybem wg zajętości pomieszczenia
• Praca równoległa z pilotem: jednoczesne sterowanie z pilota i z BACnet
• Konfiguracja DIP i certyfikat BTL: szybkie uruchomienie i potwierdzona zgodność z BACnet

Do czego warto zastosować bramę IN485MHI001R000?

Brama sprawdzi się wszędzie tam, gdzie klimatyzacja Mitsubishi Heavy Industries ma być sterowana i monitorowana z systemu BACnet MS/TP:

• integracja klimatyzacji mieszkaniowej i VRF MHI z systemem zarządzania budynkiem opartym na BACnet
• zdalne sterowanie i monitoring jednostek z systemu SCADA lub BMS z obsługą BACnet
• nadzór nad błędami, czasem pracy i stanem filtra na potrzeby serwisu i utrzymania
• biurowce, hotele i obiekty mieszkalne z klimatyzacją MHI spiętą w system automatyki

Brama montuje się na szynie DIN, naściennie lub wewnątrz jednostki wewnętrznej (w wybranych modelach); nie montować w centralach wentylacyjnych ani w kanałach.

Dobierz bramę do swojej instalacji

Ta wersja obsługuje jednostki klimatyzacji Mitsubishi Heavy Industries (mieszkaniowe i VRF) i komunikuje się z systemem wyłącznie po BACnet MS/TP. Jeśli potrzebujesz komunikacji Modbus RTU, wybierz osobny model INMBSMHI001R000. Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu producenta przed zakupem. Zwróć uwagę na role bramy i pilota na magistrali XY (header/follower), bo wpływają na funkcje temperaturowe. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
