Interfejs BACnet MS/TP i Modbus RTU do dowolnej klimatyzacji na podczerwień (IR) – 1 jednostka

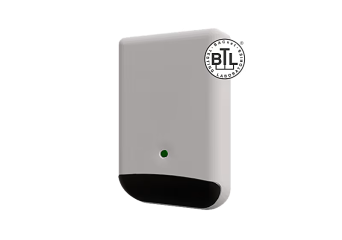

Intesis IN485UNI001I100 – uniwersalny interfejs podczerwieni do integracji z systemami BACnet MS/TP i Modbus RTU

Ten interfejs rozwiązuje problem, który pojawia się w każdym obiekcie po kolejnych remontach: klimatyzatory są różnych marek, część nie ma portu komunikacyjnego, a system nadzoru ma je widzieć wszystkie. Zamiast szukać dedykowanego interfejsu do każdej jednostki, podłączasz urządzenie, które rozmawia z klimatyzatorem tak jak pilot, czyli światłem podczerwonym. Po stronie systemu wpinasz je w magistralę EIA-485 na trzech zaciskach SG, A i B i konfigurujesz jako serwer BACnet MS/TP albo Modbus RTU. Zasilanie doprowadzasz przez port mini USB, z dołączonego zasilacza 5 VDC.

Najważniejsza cecha to komunikacja dwukierunkowa, a nie samo wysyłanie komend. Interfejs ma nie tylko cztery nadajniki podczerwieni, ale też odbiornik, który przechwytuje sygnały wysyłane przez oryginalny pilot. Dzięki temu system nadzoru widzi rzeczywisty stan jednostki również wtedy, gdy użytkownik zmienił coś pilotem, co odróżnia to rozwiązanie od prostych nadajników pracujących w otwartej pętli. Konfigurację skraca funkcja auto-learn, która sama rozpoznaje protokół pilota. Do tego dochodzą wbudowane czujniki temperatury pomieszczenia i wilgotności względnej, udostępniane jako osobne punkty w systemie, oraz tryb Parrot, w którym urządzenie powtarza sygnały pilota, co pozwala sprawdzić podczas montażu, czy jednostka faktycznie odbiera transmisję z wybranego miejsca.

Najważniejsze funkcje interfejsu IN485UNI001I100

• Dwa protokoły na jednym sprzęcie: BACnet MS/TP albo Modbus RTU, wybierane szablonem IN-BAC-IR lub IN-MBS-IR w Intesis MAPS. W przeciwieństwie do pozostałych modeli serii IN485 protokołu nie przełącza się tu przełącznikiem DIP.
• Pełne sterowanie jednostką: załączanie, tryb pracy (Heat, Cool, Fan, Dry, Auto), temperatura zadana w zakresie 16-31 °C, prędkość wentylatora oraz kierunek nawiewu góra-dół i lewo-prawo z pozycjami 1-9 i trybami Swing, Swirl i Wide.
• Blokada pilota: obiekt LockRemoteControl pozwala wyłączyć sterowanie z oryginalnego pilota, co jest przydatne w pokojach hotelowych i salach konferencyjnych.
• Pomiar wilgotności: zakres 5-100 % RH z dokładnością ±10 %, dostępny jako osobny punkt. Czujnik temperatury obejmuje 0-60 °C z dokładnością ±5 %.
• Licznik czasu pracy: obiekt OnTimeCounter zlicza godziny pracy jednostki w zakresie 0-65535, z zapisem w pamięci nieulotnej.
• Zachowanie po restarcie: osobne rejestry startowe dla załączenia, trybu, temperatury zadanej, prędkości wentylatora i pozycji żaluzji oraz wybór, czy po zaniku zasilania przywracać stan sprzed restartu, czy wartości domyślne.
• Diagnostyka: sygnalizacja aktywnego błędu, kod błędu jednostki oraz identyfikator, wersja firmware i suma kontrolna rozpoznanego pilota.
• Konfigurowalna sygnalizacja: jedna dioda RGB z regulacją jasności w pięciu poziomach i trzema trybami pracy, w tym całkowitym wyłączeniem, co ma znaczenie w sypialniach i pokojach hotelowych.
• Skalowalność: do 63 interfejsów w jednej sieci BACnet lub Modbus, adres slave Modbus z zakresu 1-63.

Do czego warto zastosować interfejs IN485UNI001I100?

Urządzenie wybiera się tam, gdzie podłączenie przewodowe jest niemożliwe albo nieopłacalne. Typowe zastosowania:

• Obiekt z mieszanym parkiem klimatyzatorów po kolejnych remontach, gdzie jednostki pochodzą od kilku producentów i część nie ma portu komunikacyjnego.
• Modernizacja istniejącej instalacji bez ingerencji w jednostki wewnętrzne, a więc bez ryzyka utraty gwarancji producenta klimatyzacji.
• Pokoje hotelowe i biura, gdzie system nadzoru ma ograniczać ustawienia użytkownika, a w razie potrzeby całkowicie zablokować pilota.
• Nadzór energetyczny z pomiarem rzeczywistego czasu pracy jednostek oraz temperatury i wilgotności w pomieszczeniu.

Kluczowy jest tu wybór miejsca montażu, bo od niego zależy, czy urządzenie w ogóle zadziała. Potrzebne są dwie drogi transmisji jednocześnie: sygnał z oryginalnego pilota musi docierać równocześnie do jednostki i do interfejsu, a sygnał z interfejsu musi mieć niezasłoniętą drogę do odbiornika jednostki. Producent dopuszcza montaż pod jednostką, obok niej, naprzeciwko oraz na płaskiej powierzchni, przy czym w dwóch pierwszych wariantach sygnał odbija się od ściany lub podłogi, a dywany, zasłony, szkło i metal mogą go osłabić. Do weryfikacji służy tryb Parrot, który włącza się przytrzymaniem przycisku przez pięć sekund i trzykrotnym kliknięciem. Montaż naścienny wykonuje się na wkręcie M4 z łbem wystającym 2 mm od ściany, wsuwanym w otwór w tylnym panelu. Obudowę otwiera się wyłącznie w celu ustawienia przełącznika DIP i trzeba ją potem dokładnie domknąć: nieprawidłowe złożenie poznaje się po tym, że przycisk nie wystaje z otworu albo dioda miga na biało.

Dobierz interfejs do swojej instalacji

Ten model zastępuje wcześniejsze oznaczenie IN485UNI001I000, więc przy modernizacji istniejącej instalacji szukaj właśnie jego. Jeśli system nadzoru pracuje na innym protokole, w rodzinie uniwersalnych interfejsów podczerwieni znajdziesz odpowiedniki: INKNXUNI001I200 dla instalacji KNX z obsługą KNX Secure, INWMPUNI001I000 dla systemów automatyki domowej po Wi-Fi oraz INWFIUNI001I000 dla sterowania z chmury i aplikacji AC Cloud Control. Jeżeli natomiast Twoja jednostka ma port komunikacyjny, rozważ interfejs dedykowany danej marce, bo daje pewniejszą pracę niż podczerwień i nie wymaga widoczności optycznej: w rodzinie IN485 dostępne są między innymi IN485DAI001I000 i IN485DAI001R000 dla Daikin, IN485FGL001I000 dla Fujitsu, IN485HIT001R000 dla Hitachi, IN485MHI001R000 dla Mitsubishi Heavy Industries, IN485MIT001I000 dla Mitsubishi Electric oraz IN485PAN001I000 dla Panasonic. Pełną listę zgodnych jednostek sprawdzisz w narzędziu kompatybilności producenta pod adresem compatibility.intesis.com. Nie masz pewności, czy Twój model klimatyzatora będzie współpracował albo gdzie umieścić urządzenie w konkretnym pomieszczeniu? Napisz lub zadzwoń do nas, a pozostałe interfejsy i bramy Intesis znajdziesz w naszym katalogu konwerterów dla HVAC.
