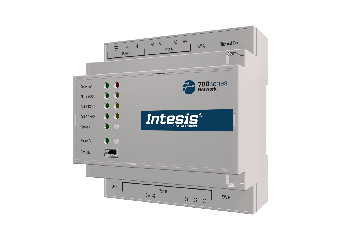

Konwerter Modbus TCP/RTU master na BACnet/IP i MS/TP server, 250 punktów, 2x EIA-485, Ethernet, szyna DIN, zasilanie 24 VDC/AC.
Konwerter protokołów Modbus TCP/RTU (master) na BACnet/IP i MS/TP (server) na 250 punktów, z zasilaniem 24 VDC (9-36 VDC lub 24 VAC)
- 250 obiektów BACnet i 500 subskrypcji COV
- Dwa niezależne porty EIA-485 dla Modbus RTU (2 x 32 urządzenia bez repeatera)
- BACnet/IP lub BACnet MS/TP (jedna warstwa fizyczna naraz)
- Funkcje BACnet: kalendarze, harmonogramy, trend logi
- Konfiguracja w darmowym narzędziu Intesis MAPS z gotowymi szablonami
- Ethernet RJ45 10/100BASE-T, EIA-232, port USB do logów
- Montaż na szynie DIN, gwarancja 3 lata
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
IN7004852500000
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajIN7004852500000Intesis protocol translator with Serial and IP support - 250 pointsNa zamówienie Gwarancja: 5 481,00 zł6 741,63 złZaloguj się, aby poznać swoją cenę IN7004852500000Intesis protocol translator with Serial and IP support - 250 pointsDostępność: Na zamówienieCena netto:5 481,00 zł
Opis
Intesis IN7004852500000 – konwerter Modbus na BACnet dla integracji urządzeń z systemem BMS
IN7004852500000 to konwerter protokołów z serii Intesis IN700-485 (HMS Networks), który udostępnia sygnały urządzeń Modbus RTU i Modbus TCP w systemie BACnet/IP lub BACnet MS/TP. Dzięki niemu Twój system BMS widzi całą instalację Modbus jak jedno natywne urządzenie BACnet: odczytuje i zapisuje punkty bez dodatkowego oprogramowania pośredniczącego. Wersja na 250 punktów sprawdzi się przy integracji pojedynczych urządzeń lub niewielkich instalacji: liczników, klimakonwekterów, central wentylacyjnych czy falowników z portem Modbus.
Kluczową przewagą jest szybkie uruchomienie: konfigurację wykonasz w bezpłatnym narzędziu Intesis MAPS, korzystając z gotowych szablonów urządzeń Modbus (generowanych, importowanych lokalnie lub pobieranych z repozytorium). Konwerter obsługuje jednocześnie Modbus RTU i TCP po stronie urządzeń, a po stronie BMS pracuje jako serwer BACnet/IP lub BACnet MS/TP.
Najważniejsze funkcje konwertera
- 250 punktów: do 250 obiektów BACnet i 500 subskrypcji COV
- Dwa porty EIA-485: do 64 urządzeń Modbus RTU (2 x 32) bez repeatera przy integracji z BACnet/IP
- Modbus TCP: do 5 węzłów TCP, każdy z wieloma urządzeniami slave
- Zaawansowane obiekty BACnet: kalendarze, harmonogramy, trend logi, klasy notyfikacji
- BBMD i Foreign Device: komunikacja BACnet/IP między podsieciami
- Sygnalizacja błędów komunikacji: wirtualne sygnały statusu dla każdego urządzenia Modbus
- Aktualizacje automatyczne: firmware konwertera i narzędzie Intesis MAPS
- Port USB: zapis logów i wgrywanie projektu z pamięci flash bez komputera
- Terminacja i polaryzacja EIA-485 aktywowana przełącznikami DIP, bez zewnętrznych rezystorów
Do czego warto zastosować konwerter IN7004852500000?
Konwerter jest przeznaczony do integracji urządzeń Modbus z systemami automatyki budynkowej i przemysłowej opartymi na BACnet:
- podłączenie liczników energii, ciepłomierzy i analizatorów sieci do BMS
- integracja central wentylacyjnych, agregatów i klimakonwekterów z portem Modbus RTU
- udostępnianie danych z falowników i sterowników maszyn w systemie nadrzędnym BACnet
- modernizacje, w których istniejąca sieć Modbus ma zostać spięta z nowym BMS
Urządzenie montuje się na szynie DIN (EN60715 TH35), najlepiej w uziemionej szafie sterowniczej; zasilacz nie wchodzi w skład zestawu.
Dobierz konwerter do swojej instalacji
Przy doborze policz łączną liczbę rejestrów Modbus, które chcesz udostępnić w BACnet: to ona decyduje o wersji. Seria IN700-485 obejmuje warianty na 100, 250, 600, 1200 i 3000 punktów o identycznej konstrukcji sprzętowej. Pamiętaj też, że BACnet/IP i BACnet MS/TP nie pracują jednocześnie, a wybór MS/TP zajmuje port B (dla Modbus RTU zostaje wtedy port A). Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta konwerterów Intesis znajduje się w naszym katalogu.
Specyfikacja
| IN7004852500000 | |
| Typ produktu | Konwerter protokołów Modbus TCP/RTU (master/client) na BACnet/IP i MS/TP (server) |
| Seria | Intesis IN700-485 |
| Poprzednie oznaczenia | INMBSBAC2500000, INBACMBM2500000 |
| Pojemność | |
| Liczba punktów | 250 obiektów BACnet |
| Subskrypcje COV | Maks. 500 |
| Urządzenia Modbus TCP | Do 5 węzłów TCP, do 254 urządzeń na węzeł |
| Urządzenia Modbus RTU | Do 254 urządzeń łącznie; 32 na port bez repeatera (2 porty przy BACnet/IP) |
| Zasilanie | |
| Napięcie zasilania | 9-36 VDC (maks. 260 mA) lub 24 VAC ±10 %, 50-60 Hz (maks. 100 mA) |
| Zalecane zasilanie | 24 VDC, maks. 100 mA |
| Pobór mocy | 2,4 W |
| Złącze zasilania | Rozłączalny blok zaciskowy 3-polowy; zasilacz SELV (NEC class 2 / LPS), brak w zestawie |
| Interfejsy komunikacyjne | |
| Ethernet | 1 x RJ45 10/100BASE-T (Modbus TCP, BACnet/IP, konfiguracja) |
| Port A | EIA-485 (izolacja 1500 VDC), zaciski A+, B-, SGND |
| Port B | EIA-485 oraz EIA-232 (DB9 męskie, linie TX/RX/GND), izolacja 1500 VDC |
| Port konfiguracyjny | USB Mini-B 2.0 (izolacja 1500 VDC) |
| Port USB | USB A 2.0, tylko pamięci flash (FAT32/exFAT), zapis logów i wgrywanie projektu |
| Protokół BACnet (strona BMS) | |
| Warstwa fizyczna | BACnet/IP lub BACnet MS/TP (nie jednocześnie) |
| Profil urządzenia | B-AAC (BACnet Advanced Application Controller) jako serwer |
| Obiekty BACnet | AI, AO, AV, BI, BO, BV, MI, MO, MV, Calendar, Schedule, Trend-Log, Trend-Log-Multiple, Notification-Class |
| BACnet/IP | Port UDP 47808 (konfigurowalny), tryb Foreign Device lub BBMD |
| BACnet MS/TP | Prędkości: 9600, 19200, 38400, 76800, 115200 bps lub autodetekcja |
| Protokół Modbus (strona urządzeń) | |
| Tryby pracy | Modbus TCP client i Modbus RTU master, pojedynczo lub jednocześnie |
| Funkcje Modbus | 01, 02, 03, 04 (odczyt); 05, 06, 15, 16 (zapis) |
| Parametry RTU | 1200-115200 bps; 8 bitów danych; parzystość none/even/odd; 1 lub 2 bity stopu |
| Formaty danych | 16/32/48/64 bity: unsigned, signed (C1/C2), float, bitfields; kolejność bajtów big/little endian |
| Konfiguracja i obsługa | |
| Narzędzie konfiguracyjne | Intesis MAPS (Windows), połączenie przez USB lub Ethernet |
| Szablony | Generowanie, import lokalny lub pobieranie z repozytorium; import/eksport sygnałów XLSX |
| Przełączniki DIP | 2 x DIP (3-pozycyjne): terminacja 120 Ω i polaryzacja portów EIA-485 |
| Sygnalizacja | 10 diod LED: zasilanie, błąd, 2 x Ethernet, 2 x port A, 2 x port B, 2 x przyciski |
| Przyciski | A i B: obsługa pamięci USB, komunikat I-Am, reset fabryczny |
| Warunki pracy i obudowa | |
| Temperatura pracy | -10 do 60 °C (egzemplarze od numeru seryjnego 000R05920; wcześniejsze: 0 do 60 °C) |
| Wilgotność | 5-95 %, bez kondensacji |
| Obudowa | Tworzywo ABS (UL 94 V-0), kolor jasnoszary RAL 7035 |
| Stopień ochrony IP | do potwierdzenia (producent wskazuje montaż wewnątrz szafy) |
| Montaż | Szyna DIN EN60715 TH35 lub montaż naścienny |
| Wymiary | do potwierdzenia (rozbieżność źródeł, patrz uwagi) |
| Masa | 194 g |
| Zawartość zestawu | Konwerter, instrukcja instalacji, kabel konfiguracyjny USB |
| Gwarancja | 3 lata |
