Konwerter KNX TP na ASCII IP i ASCII Serial – 1200 punktów

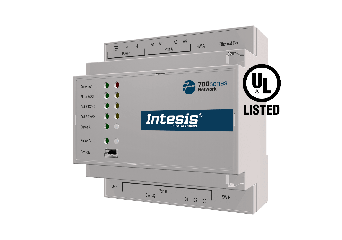

Intesis IN701KNX1K20000 – konwerter KNX na ASCII do integracji dużych instalacji z systemami sterowania tekstowego

IN701KNX1K20000 to konwerter protokołów z serii Intesis IN701-KNX (HMS Networks), który udostępnia obiekty komunikacyjne instalacji KNX każdemu systemowi potrafiącemu czytać i zapisywać proste komunikaty tekstowe ASCII. Dzięki niemu sterownik ASCII, na przykład system AV klasy Extron czy LiteTouch, komputer przemysłowy lub PLC z portem szeregowym, widzi instalację KNX jak własne rejestry: odczytuje stany i wysyła komendy bez znajomości protokołu KNX. Wersja na 1200 punktów to drugi pod względem pojemności wariant serii, przeznaczony do integracji obejmujących wiele kondygnacji lub cały budynek.

Kluczową przewagą jest elastyczność interfejsu ASCII: komunikacja działa przez TCP/IP, EIA-232 lub EIA-485, a treść komunikatów definiujesz samodzielnie (spersonalizowane stringi ASCII do 32 znaków). Konfigurację wykonasz w bezpłatnym narzędziu Intesis MAPS z gotowymi szablonami, a firmware konwertera i samo narzędzie otrzymują automatyczne aktualizacje.

Najważniejsze funkcje konwertera

• 1200 punktów: do 1200 rejestrów ASCII i 1200 głównych adresów grupowych KNX (2400 asocjacji)
• Trzy warstwy łącza ASCII: Ethernet TCP/IP (port 5000, konfigurowalny), EIA-232 i EIA-485
• Komunikaty spontaniczne: automatyczne wysłanie wartości do systemu ASCII przy każdej zmianie sygnału KNX
• Własne stringi ASCII: dopasowanie składni komunikatów do istniejącego sterownika
• Natywny interfejs KNX TP: konwerter pracuje jako pełnoprawne urządzenie na magistrali, z obsługą flag R, W, T, U, Ri
• Odporność na zaniki magistrali: po powrocie zasilania KNX automatyczny odczyt obiektów z flagą Ri
• Szybkie uruchomienie: szablony w Intesis MAPS, import i eksport sygnałów z pliku XLS
• Port USB: zapis logów na pamięci flash bez komputera
• Jedno urządzenie, pięć aplikacji: ten sam sprzęt obsłuży też integracje KNX z Modbus i BACnet po zmianie szablonu w Intesis MAPS

Do czego warto zastosować konwerter IN701KNX1K20000?

Konwerter sprawdzi się wszędzie tam, gdzie system bez natywnej obsługi KNX ma sterować rozbudowaną instalacją KNX lub odczytywać jej stany:

• integracja systemów sterowania AV w dużych obiektach konferencyjnych i widowiskowych z oświetleniem i roletami KNX
• spięcie nadrzędnych sterowników scen i systemów pokojowych w hotelach lub biurowcach z automatyką KNX
• komunikacja komputerów przemysłowych i PLC z magistralą KNX przez port szeregowy lub sieć LAN
• monitorowanie ponad tysiąca punktów instalacji KNX z własnej aplikacji przez komunikaty tekstowe

Urządzenie montuje się na szynie DIN (EN60715 TH35), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz konwerter do swojej instalacji

Przy doborze policz liczbę sygnałów KNX, które chcesz udostępnić w systemie ASCII: seria IN701-KNX obejmuje warianty na 100, 250, 600, 1200 i 3000 punktów o identycznej konstrukcji sprzętowej. Jeśli 1200 punktów to za mało, dostępna jest jeszcze wersja na 3000 punktów; przy mniejszych instalacjach rozważ warianty 250 lub 600. Sprawdź też, którym łączem będzie komunikował się Twój sterownik ASCII (TCP/IP, EIA-232 czy EIA-485) i pamiętaj o limicie 32 znaków na komunikat. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta konwerterów Intesis znajduje się w naszym katalogu.
