Konwerter KNX TP na ASCII IP i ASCII Serial – 600 punktów

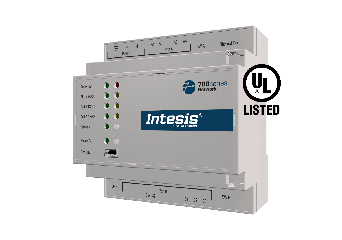

Intesis IN701KNX6000000 – konwerter KNX na ASCII do integracji większych instalacji z systemami sterowania tekstowego

IN701KNX6000000 to konwerter protokołów z serii Intesis IN701-KNX (HMS Networks), który udostępnia obiekty komunikacyjne instalacji KNX każdemu systemowi potrafiącemu czytać i zapisywać proste komunikaty tekstowe ASCII. Dzięki niemu sterownik ASCII, na przykład system AV klasy Extron czy LiteTouch, komputer przemysłowy lub PLC z portem szeregowym, widzi instalację KNX jak własne rejestry: odczytuje stany i wysyła komendy bez znajomości protokołu KNX. Wersja na 600 punktów to środkowy wariant serii, przeznaczony do integracji na poziomie kondygnacji lub całych stref budynku; następca modelu INASCKNX6000000 (IBOX-ASCII-KNX).

Kluczową przewagą jest elastyczność interfejsu ASCII: komunikacja działa przez TCP/IP, EIA-232 lub EIA-485, a treść komunikatów definiujesz samodzielnie (spersonalizowane stringi ASCII do 32 znaków). Konfigurację wykonasz w bezpłatnym narzędziu Intesis MAPS z gotowymi szablonami, a firmware konwertera i samo narzędzie otrzymują automatyczne aktualizacje.

Najważniejsze funkcje konwertera

• 600 punktów: do 600 rejestrów ASCII i 600 głównych adresów grupowych KNX (1200 asocjacji)
• Trzy warstwy łącza ASCII: Ethernet TCP/IP (port 5000, konfigurowalny), EIA-232 i EIA-485
• Komunikaty spontaniczne: automatyczne wysłanie wartości do systemu ASCII przy każdej zmianie sygnału KNX
• Własne stringi ASCII: dopasowanie składni komunikatów do istniejącego sterownika
• Natywny interfejs KNX TP: konwerter pracuje jako pełnoprawne urządzenie na magistrali, z obsługą flag R, W, T, U, Ri
• Odporność na zaniki magistrali: po powrocie zasilania KNX automatyczny odczyt obiektów z flagą Ri
• Szybkie uruchomienie: szablony w Intesis MAPS, import i eksport sygnałów z pliku XLS
• Port USB: zapis logów na pamięci flash bez komputera
• Jedno urządzenie, pięć aplikacji: ten sam sprzęt obsłuży też integracje KNX z Modbus i BACnet po zmianie szablonu w Intesis MAPS

Do czego warto zastosować konwerter IN701KNX6000000?

Konwerter sprawdzi się wszędzie tam, gdzie system bez natywnej obsługi KNX ma sterować rozbudowaną instalacją KNX lub odczytywać jej stany:

• integracja systemów sterowania AV i kompleksami sal konferencyjnych z oświetleniem i roletami KNX
• spięcie nadrzędnych sterowników scen i systemów pokojowych w hotelach lub biurowcach z automatyką KNX
• komunikacja komputerów przemysłowych i PLC z magistralą KNX przez port szeregowy lub sieć LAN
• monitorowanie kilkuset punktów instalacji KNX z własnej aplikacji przez komunikaty tekstowe

Urządzenie montuje się na szynie DIN (EN60715 TH35), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz konwerter do swojej instalacji

Przy doborze policz liczbę sygnałów KNX, które chcesz udostępnić w systemie ASCII: seria IN701-KNX obejmuje warianty na 100, 250, 600, 1200 i 3000 punktów o identycznej konstrukcji sprzętowej. Jeśli 600 punktów to za mało, ta sama obudowa dostępna jest w wersjach 1200 i 3000 punktów. Sprawdź też, którym łączem będzie komunikował się Twój sterownik ASCII (TCP/IP, EIA-232 czy EIA-485) i pamiętaj o limicie 32 znaków na komunikat. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta konwerterów Intesis znajduje się w naszym katalogu.
