Brama M-Bus na KNX, BACnet i Modbus – 100 obiektów

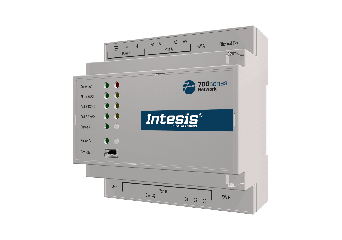

Intesis IN702MEB1000000 – brama pomiarowa liczników M-Bus, Modbus i impulsowych do systemów BACnet, Modbus i KNX

IN702MEB1000000 to brama pomiarowa z serii Intesis IN702-MEB (700 Series Metering, HMS Networks), która udostępnia dane z liczników M-Bus, urządzeń Modbus TCP/RTU oraz liczników impulsowych w systemie automatyki budynkowej. Dzięki niej Twój system BMS odczytuje zużycie energii elektrycznej, gazu, wody i ciepła tak, jakby liczniki były jego natywnymi urządzeniami, bez osobnych interfejsów pod każdy protokół. Wersja na 100 urządzeń to najpojemniejszy wariant serii, przeznaczony do dużych instalacji opomiarowania.

To urządzenie jest wieloprotokołowe po stronie systemu nadrzędnego: możesz wybrać BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU lub KNX TP, ustawiając odpowiedni szablon w narzędziu Intesis MAPS. Drugą kluczową przewagą jest wbudowany konwerter poziomów M-Bus: nie potrzebujesz zewnętrznego konwertera, co obniża koszt i upraszcza projekt szafy. Brama działa jednocześnie jako master M-Bus i jako urządzenie po stronie systemu, integrując różne sieci pomiarowe w jednym urządzeniu.

Najważniejsze funkcje bramy

• Wiele protokołów po stronie systemu: BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU i KNX TP do wyboru w Intesis MAPS
• Trzy sieci pomiarowe naraz: M-Bus, Modbus TCP/RTU i wejścia impulsowe integrowane jednocześnie
• Wbudowany konwerter M-Bus: obsługa liczników bez zewnętrznego konwertera poziomów
• Do 100 urządzeń, do 3000 sygnałów: najwyższa pojemność w serii
• Auto-discovery: automatyczne wykrywanie liczników M-Bus i ich rejestrów, skrócenie czasu uruchomienia
• Interwały odpytywania do 48 h: ochrona baterii liczników w instalacjach niskiego poboru i modernizacjach
• Diagnostyka per licznik: wykrywanie błędów komunikacji na poziomie pojedynczego urządzenia
• Rozszerzone limity czasu (timeout): stabilna komunikacja z licznikami niestandardowymi
• Import i eksport projektu: klonowanie konfiguracji na wiele bram (pliki XLSX)

Do czego warto zastosować bramę IN702MEB1000000?

Brama sprawdzi się wszędzie tam, gdzie dane z liczników mają trafić do systemu automatyki budynkowej niezależnie od jego protokołu:

• opomiarowanie mediów (energia elektryczna, gaz, woda, ciepło) w systemach BACnet, Modbus lub KNX
• integracja liczników M-Bus i analizatorów Modbus z systemem zarządzania budynkiem (BMS/SCADA)
• udostępnianie danych pomiarowych w sieci BACnet/IP lub BACnet MS/TP
• zliczanie impulsów z liczników z wyjściem impulsowym i udostępnianie ich w systemie nadrzędnym
• modernizacje, w których istniejące sieci pomiarowe mają zostać spięte z nowym systemem automatyki

Urządzenie montuje się na szynie DIN (uchwyt w zestawie), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Przy doborze policz liczbę liczników i urządzeń, które chcesz zintegrować: seria IN702-MEB występuje w wariantach licencyjnych na 10, 20, 60 i 100 urządzeń przy tej samej konstrukcji sprzętowej. Wersja 100-urządzeniowa zamyka serię od góry; jeśli Twoja instalacja jest mniejsza, wersje na 10, 20 lub 60 liczników kosztują mniej przy tych samych możliwościach sprzętowych. Ustal też, którym protokołem komunikują się Twoje liczniki (M-Bus, Modbus RTU, Modbus TCP czy wyjście impulsowe) oraz jakiego protokołu wymaga Twój system nadrzędny (BACnet, Modbus czy KNX). Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
