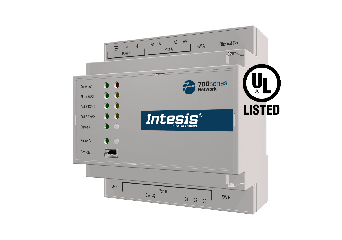

Intesis IN703DAL0640000 – brama DALI-2 do integracji oświetlenia z systemami Modbus i BACnet

IN703DAL0640000 to brama oświetleniowa z serii Intesis IN703-DAL (700 Series DALI, HMS Networks), która udostępnia instalację DALI-2 w systemie automatyki budynkowej opartym na Modbus lub BACnet. Dzięki niej Twój system BMS steruje oprawami DALI/DALI-2 i odczytuje stan czujników tak, jakby były jego natywnymi punktami, bez znajomości protokołu DALI. Wersja obsługuje jeden kanał DALI z wbudowanym zasilaczem magistrali, więc nie potrzebujesz zewnętrznego zasilacza DALI.

To urządzenie jest wieloprotokołowe po stronie systemu nadrzędnego: możesz wybrać Modbus TCP, Modbus RTU, BACnet/IP lub BACnet MS/TP, ustawiając odpowiedni szablon w narzędziu Intesis MAPS (protokół można też zmienić później, funkcją Late Configuration). W aplikacji BACnet dostępne są zaawansowane obiekty (kalendarze, harmonogramy, trend logi). Uruchomienie skraca funkcja Bus Scan, która automatycznie wykrywa wszystkie urządzenia DALI podłączone do magistrali.

Najważniejsze funkcje bramy

• Wiele protokołów po stronie systemu: Modbus TCP, Modbus RTU, BACnet/IP i BACnet MS/TP do wyboru w Intesis MAPS
• 1 kanał DALI-2: do 64 opraw/stateczników i 64 urządzeń wejściowych DALI-2 (czujniki, przyciski, wejścia absolutne)
• Wbudowany zasilacz DALI: prąd gwarantowany 230 mA, bez zewnętrznego zasilacza magistrali
• Do 10 000 sygnałów: duża pojemność mapowania punktów
• Sterowanie kolorem: kanały RGB i tunable white pod oświetlenie Human Centric Lighting
• Dane z opraw: odczyt danych energetycznych i diagnostycznych bezpośrednio z urządzeń DALI
• Sterowanie lokalne: obsługa przycisków, wejść absolutnych oraz czujników obecności i światła z poziomu bramy
• Bus Scan: automatyczne wykrywanie urządzeń DALI, skrócenie czasu uruchomienia
• Zaawansowane obiekty BACnet: kalendarze, harmonogramy, trend logi w aplikacji BACnet

Do czego warto zastosować bramę IN703DAL0640000?

Brama sprawdzi się wszędzie tam, gdzie oświetlenie DALI ma być sterowane i monitorowane z systemu BMS opartego na Modbus lub BACnet:

• integracja oświetlenia DALI-2 z systemem zarządzania budynkiem (BMS/SCADA)
• centralne sterowanie oprawami, ściemnianie oraz sceny świetlne z poziomu systemu nadrzędnego
• oświetlenie Human Centric Lighting ze sterowaniem barwą (RGB, tunable white)
• zbieranie danych energetycznych i diagnostycznych z opraw do systemu monitoringu
• obsługa czujników obecności i natężenia światła oraz przycisków DALI-2 w logice budynku

Urządzenie montuje się na szynie DIN (EN 60715 TH35), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Przy doborze policz liczbę opraw i urządzeń wejściowych DALI oraz sprawdź, czy wystarczy jeden kanał DALI (do 64 opraw i 64 urządzeń wejściowych). Jeśli potrzebujesz większej instalacji, w serii dostępna jest wersja dwukanałowa (IN704DAL) na 128 urządzeń. Ustal też, jakiego protokołu wymaga Twój system nadrzędny (Modbus czy BACnet). Zwróć uwagę, że kanał DALI ma prąd gwarantowany 230 mA (maks. 250 mA), co ogranicza liczbę zasilanych z bramy urządzeń. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
