Brama DALI-2 na Modbus i BACnet – 2 kanały, do 128 opraw

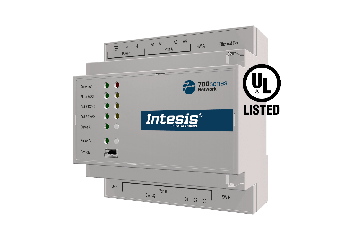

Intesis IN704DAL1280000 – dwukanałowa brama DALI-2 do integracji oświetlenia z systemami Modbus i BACnet

IN704DAL1280000 to brama oświetleniowa z serii Intesis IN704-DAL (700 Series DALI, HMS Networks), która udostępnia instalację DALI-2 w systemie automatyki budynkowej opartym na Modbus lub BACnet. Dzięki niej Twój system BMS steruje oprawami DALI/DALI-2 i odczytuje stan czujników tak, jakby były jego natywnymi punktami, bez znajomości protokołu DALI. Wersja obsługuje dwa niezależne kanały DALI, każdy z wbudowanym zasilaczem magistrali, więc nie potrzebujesz zewnętrznych zasilaczy DALI.

Po stronie systemu nadrzędnego brama pracuje wyłącznie po Ethernecie: możesz wybrać Modbus TCP lub BACnet/IP, ustawiając odpowiedni szablon w narzędziu Intesis MAPS. W tej wersji nie ma Modbus RTU ani BACnet MS/TP, ponieważ oba porty zaciskowe (A i B) są zajęte przez magistrale DALI. W aplikacji Modbus brama obsługuje do pięciu jednoczesnych klientów Modbus TCP, a w aplikacji BACnet dostępne są zaawansowane obiekty (kalendarze, harmonogramy, trend logi).

Najważniejsze funkcje bramy

• Dwa protokoły IP po stronie systemu: Modbus TCP lub BACnet/IP do wyboru w Intesis MAPS
• 2 kanały DALI-2: do 64 opraw/stateczników i 64 urządzeń wejściowych DALI-2 na każdy kanał
• Wbudowany zasilacz DALI na kanał: prąd gwarantowany 230 mA, bez zewnętrznego zasilacza magistrali
• Do 10 000 sygnałów: duża pojemność mapowania punktów
• Do 5 klientów Modbus TCP: jednoczesny dostęp z wielu systemów w aplikacji Modbus
• Sterowanie kolorem: kanały RGB i tunable white pod oświetlenie Human Centric Lighting
• Dane z opraw: odczyt danych energetycznych i diagnostycznych bezpośrednio z urządzeń DALI
• Sterowanie lokalne: obsługa przycisków, wejść absolutnych oraz czujników obecności i światła z poziomu bramy
• Zaawansowane obiekty BACnet: kalendarze, harmonogramy, trend logi w aplikacji BACnet

Do czego warto zastosować bramę IN704DAL1280000?

Brama sprawdzi się w większych instalacjach oświetlenia DALI sterowanych z systemu BMS opartego na Modbus TCP lub BACnet/IP:

• integracja rozbudowanego oświetlenia DALI-2 (dwie magistrale) z systemem zarządzania budynkiem
• centralne sterowanie oprawami, ściemnianie oraz sceny świetlne z poziomu systemu nadrzędnego
• oświetlenie Human Centric Lighting ze sterowaniem barwą (RGB, tunable white)
• zbieranie danych energetycznych i diagnostycznych z opraw do systemu monitoringu
• obsługa czujników obecności i natężenia światła oraz przycisków DALI-2 w logice budynku

Urządzenie montuje się na szynie DIN (EN 60715 TH35), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Przy doborze policz liczbę opraw i urządzeń wejściowych DALI: dwa kanały obsłużą łącznie do 128 opraw i 128 urządzeń wejściowych (po 64 na kanał). Jeśli wystarczy jeden kanał (do 64 opraw), tańszym wyborem będzie jednokanałowa wersja IN703DAL0640000, która dodatkowo obsługuje Modbus RTU i BACnet MS/TP. Zwróć uwagę, że każdy kanał DALI ma prąd gwarantowany 230 mA (maks. 250 mA), co ogranicza liczbę zasilanych z bramy urządzeń, oraz że ta wersja komunikuje się z systemem tylko przez Ethernet (Modbus TCP lub BACnet/IP). Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
