Brama 700 Air do klimatyzacji Mitsubishi Heavy Industries VRF – Modbus, KNX, BACnet i MQTT, do 64 jednostek

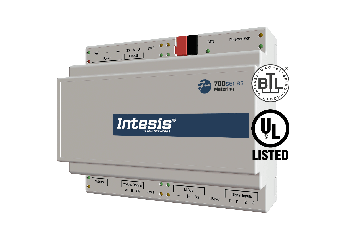

Intesis IN776MHI00MO000 – brama systemów Mitsubishi Heavy Industries VRF do Modbus, KNX, BACnet, MQTT i Home Automation

IN776MHI00MO000 to brama z rodziny Intesis 700 Series Air, która włącza systemy klimatyzacji Mitsubishi Heavy Industries VRF do systemu automatyki budynkowej. Jedno urządzenie obsługuje do 64 jednostek wewnętrznych, a podłączasz je bezpośrednio do magistrali jednostki zewnętrznej, dzięki czemu nie musisz montować osobnego interfejsu przy każdej jednostce wewnętrznej.

Najważniejsza cecha całej serii 700 to jedno urządzenie dla siedmiu protokołów. Ta sama brama pracuje jako Modbus TCP, Modbus RTU, KNX TP, BACnet/IP, BACnet MS/TP, MQTT albo Home Automation, a wyboru dokonujesz w oprogramowaniu Intesis MAPS, nie przy zamówieniu. W praktyce oznacza to jeden indeks magazynowy zamiast kilku i możliwość przeniesienia urządzenia do innego projektu bez wymiany sprzętu. Funkcja Late Configuration pozwala zmienić protokół w każdej chwili przez wczytanie innego szablonu.

Najważniejsze funkcje

• Siedem protokołów w jednym urządzeniu: Modbus TCP i RTU, KNX TP, BACnet/IP i MS/TP, MQTT oraz Home Automation; wybór następuje w konfiguracji, nie przy zakupie
• Late Configuration: zmiana protokołu polega na wczytaniu innego szablonu w Intesis MAPS, więc ta sama brama obsłuży kolejny projekt o innych wymaganiach
• Funkcja skanowania w MAPS: brama sama wykrywa jednostki podłączone do magistrali klimatyzacji i importuje ich sygnały sterujące, co skraca uruchomienie
• Sygnały jednostki zewnętrznej: osobne sygnały do monitoringu jednostek zewnętrznych, w tym ograniczenie wydajności i wymuszone wyłączenie
• Pomiar zużycia energii: liczniki zużycia dla każdej jednostki wewnętrznej: wczoraj, dziś i sumarycznie, osobno dla grzania i chłodzenia
• Trzy wejścia binarne: styki bezpotencjałowe do podłączenia liczników energii
• Blokady pilota: osobne blokady dla załączenia, trybu pracy i nastawy temperatury, także zbiorczo dla wszystkich jednostek
• Diagnostyka na poziomie sygnału: brak odpowiedzi sygnału uruchamia błąd komunikacji ze wskazaniem, która jednostka i który sygnał nie działa

Do czego warto zastosować tę bramę?

Brama jest przeznaczona do instalacji, w których cała sieć klimatyzacji ma być widoczna i sterowalna z systemu nadrzędnego, z zachowaniem indywidualnej kontroli nad każdą jednostką wewnętrzną.

• Budynki biurowe i obiekty handlowe z rozbudowaną instalacją VRF objętą systemem BMS
• Hotele i obiekty wielolokalowe, gdzie każde pomieszczenie ma osobną nastawę i harmonogram
• Projekty z rozliczaniem energii, wykorzystujące liczniki zużycia dla poszczególnych jednostek
• Instalacje mieszane, w których część systemów pracuje na KNX, a część na Modbus lub BACnet
• Integracje chmurowe i IoT wykorzystujące MQTT

Bramę podłączasz do magistrali systemu Mitsubishi Heavy Industries przez odpowiedni port AC bramy. Zasilanie doprowadzasz osobno: 12-36 VDC albo 24 VAC, z zasilacza SELV klasy NEC 2 lub LPS, przez wyłącznik nadprądowy 250 V, 6 A. Producent zaleca montaż na szynie DIN w uziemionej szafce metalowej. Przy montażu poza obudową zachowaj środki ostrożności przeciw wyładowaniom elektrostatycznym w środowiskach o poziomie powyżej 4 kV. Do konfiguracji potrzebny jest kabel USB Type-C, który nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Rodzina IN776MHI obejmuje cztery licencje różniące się pojemnością: IN776MHIXXSO000 (XXS), IN776MHI00SO000 (Small), IN776MHI00LO000 (Large). Zgodność konkretnego modelu jednostki potwierdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z liczbą jednostek, marką systemu i protokołem systemu nadrzędnego, a potwierdzimy dobór; pozostałe bramy Intesis znajdziesz w naszym katalogu.
