Sterownik kaskadowy do pomp ciepła powietrze-woda Samsung EHS – do 8 pomp ciepła

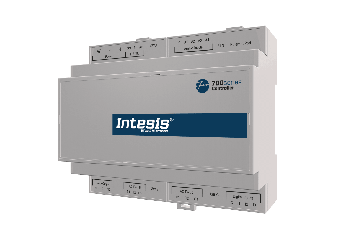

Intesis IN780CTR0XSO000 – sterownik kaskadowy pomp ciepła Samsung EHS

IN780CTR0XSO000 to nie jest kolejna brama protokołowa, tylko warstwa sterowania nad całą kaskadą pomp ciepła. Urządzenie zarządza pracą do ośmiu jednostek Samsung EHS powietrze-woda oraz jednostek Samsung DVM Hydro w wersjach HE i HT, decydując, ile jednostek ma pracować i które z nich. W jednej instalacji możesz łączyć jednostki Split, Monoblock i Hydrokit.

Sterownik na bieżąco monitoruje temperaturę zbiorników i temperaturę zewnętrzną, a na tej podstawie rozdziela obciążenie między jednostki. Dwie funkcje mają tu bezpośrednie przełożenie na koszty eksploatacji. Automatyczna rotacja wyrównuje czas pracy wszystkich pomp, więc żadna nie zużywa się szybciej od pozostałych. Sekwencyjny rozruch nie pozwala wszystkim jednostkom wystartować jednocześnie, co chroni instalację elektryczną przed przeciążeniem. Do tego dochodzą krzywe grzewcze, algorytmy adaptacyjne i możliwość powiązania pracy kaskady z produkcją z instalacji fotowoltaicznej.

Najważniejsze funkcje

• Kaskada do ośmiu jednostek: centralne zarządzanie pompami ciepła Samsung EHS oraz jednostkami DVM Hydro HE i HT
• Mieszane typy jednostek: w jednej sieci mogą pracować jednostki Split, Monoblock i Hydrokit
• Automatyczna rotacja: równomierne rozłożenie czasu pracy między wszystkie jednostki wydłuża żywotność instalacji
• Sekwencyjny rozruch: ochrona przed przeciążeniem przy skokowym wzroście zapotrzebowania
• Wejścia analogowe czujników: pomiar temperatury zbiornika buforowego, ciepłej wody użytkowej i temperatury zewnętrznej
• Obsługa ciepłej wody użytkowej: regulacja zbiornika buforowego oraz sterowanie opcjonalną grzałką elektryczną
• Krzywe grzewcze i algorytmy adaptacyjne: dostosowanie mocy grzewczej do warunków zewnętrznych
• Współpraca z fotowoltaiką: wykorzystanie własnej produkcji energii do pracy kaskady
• Ciągłość pracy: utrzymanie działania instalacji podczas awarii pojedynczej jednostki i w czasie odszraniania
• Integracja z BMS: udostępnienie całej kaskady systemowi nadzoru przez Modbus TCP
• Konfiguracja w Intesis MAPS: uruchomienie i diagnostyka w oprogramowaniu konfiguracyjnym Intesis

Do czego warto zastosować ten sterownik?

Sterownik jest przeznaczony do instalacji, w których kilka pomp ciepła pracuje na wspólny układ i potrzebna jest logika rozdzielająca obciążenie.

• Budynki wielorodzinne z centralnym źródłem ciepła opartym na kaskadzie pomp ciepła
• Szkoły, szpitale i obiekty użyteczności publicznej z dużym zapotrzebowaniem na ciepło i ciepłą wodę
• Obiekty komercyjne, w których pojedyncza pompa ciepła nie pokrywa zapotrzebowania
• Instalacje z fotowoltaiką, gdzie praca kaskady ma być powiązana z własną produkcją energii
• Modernizacje, w których do istniejącej kaskady dokłada się nadzór z poziomu BMS

Sterownik montujesz na szynie DIN, wewnątrz budynku, w miejscu o ograniczonym dostępie. Zwróć uwagę na zawartość zestawu: producent dostarcza sterownik i instrukcję instalacji, natomiast zasilacz, czujniki i akcesoria trzeba zamówić osobno. Zasilanie musi pochodzić z zasilacza SELV klasy NEC 2 lub LPS. Przy montażu poza obudową zachowaj środki ostrożności przeciw wyładowaniom elektrostatycznym w środowiskach o poziomie powyżej 4 kV.

Dobierz rozwiązanie do swojej instalacji

IN780CTR0XSO000 jest dedykowany pompom ciepła Samsung EHS i jednostkom DVM Hydro. Producent oznacza ten sam produkt również symbolem IN780SAM0XSO000, pod którym publikowana jest instrukcja użytkownika. Jeśli masz pojedynczą pompę ciepła i potrzebujesz wyłącznie integracji protokołowej, a nie sterowania kaskadą, właściwe będą interfejsy jednostkowe z rodzin IN485, INMBS lub INKNX dla Twojej marki. Napisz do nas z liczbą jednostek, typem zbiorników i protokołem systemu nadrzędnego, a potwierdzimy dobór; pozostałe urządzenia Intesis znajdziesz w naszym katalogu.
