Brama DALI-2 na BACnet/IP – 1 kanał, do 64 opraw, wbudowany zasilacz DALI

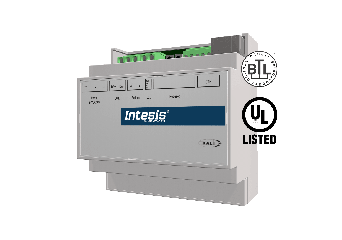

Intesis INBACDAL0640500 – brama DALI-2 do integracji oświetlenia z systemem BACnet/IP

INBACDAL0640500 to brama oświetleniowa Intesis (HMS Networks), która udostępnia instalację DALI-2 w systemie automatyki budynkowej opartym na BACnet/IP. Dzięki niej Twój system BMS steruje oprawami DALI/DALI-2 i odczytuje stan czujników tak, jakby były jego natywnymi punktami BACnet, bez znajomości protokołu DALI. Wersja obsługuje jeden kanał DALI z wbudowanym zasilaczem magistrali, więc nie potrzebujesz zewnętrznego zasilacza DALI.

Brama pracuje jako serwer BACnet/IP i komunikuje się z systemem przez Ethernet. Znak BTL gwarantuje pełną zgodność z dowolnym urządzeniem BACnet, a w warstwie BACnet dostępne są zaawansowane obiekty (kalendarze, harmonogramy, trend logi). Konfigurację i uruchomienie wykonasz w narzędziu Intesis MAPS z gotowymi, wielokrotnie używalnymi szablonami, co skraca czas wdrożenia.

Najważniejsze funkcje bramy

• Serwer BACnet/IP: integracja instalacji DALI z systemem BACnet przez Ethernet
• 1 kanał DALI-2: do 64 opraw/stateczników i 64 urządzeń wejściowych DALI-2 (czujniki, przyciski, wejścia absolutne)
• Wbudowany zasilacz DALI: prąd gwarantowany 230 mA, bez zewnętrznego zasilacza magistrali
• Do 10 000 sygnałów: duża pojemność mapowania punktów
• Zaawansowane obiekty BACnet: kalendarze, harmonogramy, trend logi
• Znak BTL: potwierdzona zgodność z urządzeniami BACnet
• Sterowanie lokalne: obsługa przycisków, wejść absolutnych oraz czujników obecności i światła z poziomu bramy
• Zasilanie DC lub AC: 24 VDC lub 24 VAC ±10 %
• Szybkie uruchomienie: szablony projektów w Intesis MAPS

Do czego warto zastosować bramę INBACDAL0640500?

Brama sprawdzi się wszędzie tam, gdzie oświetlenie DALI ma być sterowane i monitorowane z systemu BMS opartego na BACnet/IP:

• integracja oświetlenia DALI-2 z systemem zarządzania budynkiem opartym na BACnet
• centralne sterowanie oprawami, ściemnianie oraz sceny świetlne z poziomu systemu nadrzędnego
• zbieranie stanów i danych z opraw oraz czujników do systemu monitoringu BACnet
• obsługa czujników obecności i natężenia światła oraz przycisków DALI-2 w logice budynku

Urządzenie montuje się na szynie DIN (EN60715 TH35) lub naściennie, najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Przy doborze policz liczbę opraw i urządzeń wejściowych DALI oraz sprawdź, czy wystarczy jeden kanał DALI (do 64 opraw i 64 urządzeń wejściowych). Pamiętaj, że ta wersja komunikuje się z systemem wyłącznie przez BACnet/IP (Ethernet), bez BACnet MS/TP i bez Modbus. Jeśli potrzebujesz komunikacji szeregowej (BACnet MS/TP lub Modbus RTU) albo dwóch kanałów DALI, rozważ nowszą serię 700 (IN703DAL lub IN704DAL). Zwróć też uwagę, że kanał DALI ma prąd gwarantowany 230 mA (maks. 250 mA), co ogranicza liczbę zasilanych z bramy urządzeń. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
