Interfejs BACnet MS/TP do klimatyzacji Midea Commercial i VRF – 1 jednostka

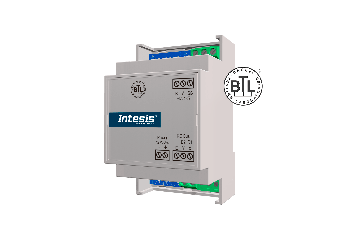

INBACMID001I100 – bramka BACnet MS-TP do integracji klimatyzacji Midea

Kompatybilne klimatyzatory: Midea (serie Commercial oraz VRF)
Protokół po stronie BMS: BACnet MS/TP (RS-485)

Bramka komunikacyjna Intesis INBACMID001I100 umożliwia bezpośrednie podłączenie jednej jednostki wewnętrznej systemów klimatyzacji Midea do sieci automatyki budynkowej BACnet. Urządzenie pozwala na pełny monitoring i sterowanie kluczowymi parametrami klimatyzacji z poziomu Twojego systemu BMS, SCADA lub sterownika PLC wspierającego protokół BACnet MS/TP.

Kluczową zaletą interfejsu jest jego bezpośrednie wpięcie do magistrali komunikacyjnej klimatyzatora (złącze XYE), co eliminuje konieczność stosowania dodatkowych pośrednich układów sterujących. Konfigurację bramki wykonasz szybko i wygodnie za pomocą fizycznych przełączników DIP-switch umieszczonych na obudowie, bez potrzeby używania zewnętrznego oprogramowania.

Najważniejsze funkcje interfejsu INBACMID001I100

• Komunikacja BACnet MS/TP: stabilna transmisja po magistrali szeregowej RS-485 z obsługą szerokiego zakresu prędkości.
• Certyfikowana zgodność BTL: profil B-ASC (BACnet Application Specific Controller) gwarantujący pełną kompatybilność z systemami nadrzędnymi.
• Sterowanie parametrami pracy: dwukierunkowy odczyt i zapis stanu załączenia, trybu pracy, nastawy temperatury, prędkości wentylatora oraz kierunku żaluzji.
• Sygnalizacja błędów: szybka diagnostyka i odczyt kodów awarii jednostki wewnętrznej w systemie BMS.
• Prosta konfiguracja DIP-switch: adresację, prędkość transmisji oraz parametry magistrali ustawiasz przełącznikami na obudowie.
• Ochrona galwaniczna: wbudowana izolacja galwaniczna chroni porty komunikacyjne przed przepięciami i pętlami mas.
• Kompaktowa obudowa: szerokość 36 mm umożliwia łatwy montaż w standardowych szafach sterowniczych i rozdzielnicach.

Do czego warto zastosować bramkę INBACMID001I100?

Interfejs dedykowany jest do obiektów komercyjnych i biurowych, w których zachodzi potrzeba włączenia indywidualnych jednostek klimatyzacji Midea do centralnego systemu zarządzania budynkiem.

• Integracja pojedynczych stref klimatyzowanych w serwerowniach, gabinetach lub salach konferencyjnych.
• Nadzór nad zużyciem energii i optymalizacja harmonogramów pracy HVAC w budynkach B2B.
• Zdalny monitoring stanu awaryjnego i alarmów w instalacjach klimatyzacyjnych.

Montaż urządzenia wykonuje się na standardowej szynie DIN TH35 (EN 60715) wewnątrz szafy sterowniczej lub rozdzielnicy elektrycznej.

Dobierz interfejs do swojej instalacji

Przed dobiorem urządzenia upewnij się, że Twoja jednostka wewnętrzna Midea posiada gniazdo magistrali komunikacyjnej XYE oraz sprawdź oczekiwany protokół komunikacyjny po stronie instalacji BMS (BACnet MS/TP). Do skompletowania zamówienia i weryfikacji kompatybilności ze specyficznym modelem klimatyzatora zapraszamy do kontaktu z naszym działem technicznym.
