Intesis INBACPRT1K20000 – brama PROFINET na BACnet do łączenia sterowników przemysłowych z automatyką budynkową

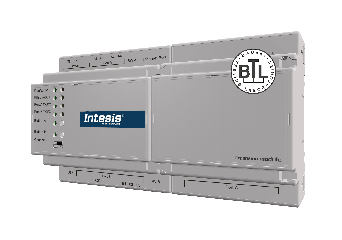

INBACPRT1K20000 to brama protokołowa Intesis (HMS Networks), która łączy sieć przemysłową PROFINET z systemem automatyki budynkowej opartym na BACnet. Dzięki niej sterownik PLC PROFINET (np. Siemens SIMATIC) wymienia dane z systemem BACnet, tak jakby oba systemy tworzyły jedną całość. Po stronie BACnet brama pracuje jako serwer, po stronie przemysłowej jako urządzenie PROFINET IO. Wersja obsługuje do 1200 punktów.

Po stronie BACnet możesz wybrać BACnet/IP (przez Ethernet) lub BACnet MS/TP (przez EIA-485), korzystając z zaawansowanych obiektów (kalendarze, harmonogramy, trend logi). Interfejs PROFINET zbudowano na technologii Anybus z procesorem sieciowym NP40, a integrację ze sterownikiem PROFINET ułatwia eksport plików GSDML i TAG. Transmisja obsługuje do 500 bajtów danych wejściowych i wyjściowych. Konfigurację wykonasz w narzędziu Intesis MAPS, a firmware bramy i samo narzędzie otrzymują automatyczne aktualizacje.

Najważniejsze funkcje bramy

• Serwer BACnet/IP lub MS/TP: BACnet/IP przez Ethernet lub BACnet MS/TP przez EIA-485
• Urządzenie PROFINET IO: praca jako urządzenie PROFINET sterowane przez kontroler PLC
• Do 1200 punktów: pojemność dla rozbudowanych integracji PLC z BACnet
• Technologia Anybus: interfejs PROFINET IO na procesorze NP40
• Eksport GSDML i TAG: szybka integracja ze sterownikiem PROFINET
• Do 500 bajtów I/O: obsługa danych wejściowych i wyjściowych
• Zaawansowane obiekty BACnet: kalendarze, harmonogramy, trend logi, subskrypcje COV
• Certyfikaty UL i BTL: potwierdzona zgodność z urządzeniami BACnet
• Aktualizacje automatyczne: firmware bramy i narzędzie Intesis MAPS

Do czego warto zastosować bramę INBACPRT1K20000?

Brama sprawdzi się wszędzie tam, gdzie dane ze sterowników przemysłowych PROFINET mają trafić do systemu automatyki budynkowej BACnet:

• integracja sterowników PLC PROFINET (np. Siemens SIMATIC) z systemem BMS opartym na BACnet
• udostępnianie danych z procesów przemysłowych w systemie zarządzania budynkiem
• łączenie automatyki przemysłowej i budynkowej w obiektach produkcyjnych i infrastrukturalnych
• wymiana danych wejściowych i wyjściowych między sterownikiem PROFINET a systemem BACnet

Urządzenie montuje się na szynie DIN (uchwyt w zestawie), najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.

Dobierz bramę do swojej instalacji

Przy doborze policz liczbę punktów, które chcesz wymieniać między PROFINET a BACnet: ta wersja obsługuje do 1200 punktów i maks. 500 bajtów danych I/O. Ustal też, czy Twój system BACnet łączy się przez BACnet/IP (Ethernet) czy BACnet MS/TP (EIA-485), oraz upewnij się, że po stronie przemysłowej masz kontroler PROFINET, który będzie sterował bramą jako urządzeniem IO. Jeśli Twoja instalacja przemysłowa działa w standardzie EtherNet/IP zamiast PROFINET, wybierz bliźniaczy model INBACEIP1K20000. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram Intesis znajduje się w naszym katalogu.
