Interfejs BACnet MS/TP do klimatyzacji Samsung NASA – 1 jednostka

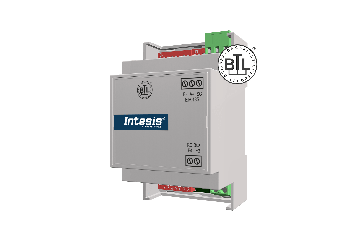

Intesis INBACSAM001R100 – interfejs Samsung NASA do integracji z systemem BACnet MS/TP

INBACSAM001R100 to interfejs komunikacyjny Intesis (HMS Networks), który łączy systemy klimatyzacji Samsung NASA z systemem automatyki budynkowej opartym na BACnet MS/TP. Dzięki niemu Twój system BMS steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem BACnet. Interfejs udostępnia funkcje jednostki jako niezależne obiekty BACnet, z komunikacją przez odpytywanie (polling) lub subskrypcje zmian wartości (COV). Podłącza się do magistrali pilota (zaciski F3, F4) w dowolnym punkcie, a przewodowy pilot można podłączyć równolegle.

Interfejs obsługuje po stronie systemu wyłącznie BACnet MS/TP (EIA-485/RS-485). Konfigurację wykonasz przełącznikami DIP, bez oprogramowania. Interfejs jest zasilany bezpośrednio z jednostki klimatyzacji, więc nie potrzebuje zewnętrznego zasilacza. Oprócz podstawowego sterowania udostępnia funkcje charakterystyczne dla Samsunga: tryb WindFree, tryb oczyszczania AirClean, funkcję DualSetpoint (osobne setpointy grzania i chłodzenia) oraz sterowanie nawiewem 360° dla kaset okrągłych. Klimatyzację można obsługiwać jednocześnie z pilota i z systemu BACnet.

Najważniejsze funkcje interfejsu

• Serwer BACnet MS/TP: udostępnienie jednostki Samsung w sieci BACnet MS/TP (EIA-485), do 127 urządzeń w sieci
• Systemy Samsung NASA: obsługa jednej lub więcej jednostek (pracują jak jedna)
• Komunikacja polling lub COV: odpytywanie lub subskrypcje zmian wartości; 49 sygnałów jako obiekty
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora (Auto + 4 biegi), temperatura zadana, kierunek nawiewu góra-dół i lewo-prawo
• Funkcje specjalne Samsung: WindFree, AirClean, DualSetpoint, nawiew 360° (kasety okrągłe)
• Monitoring: kody błędów z adresem jednostki, sygnał filtra z adresem, reset filtra, licznik godzin pracy
• Zasilanie z jednostki AC: bez zewnętrznego zasilacza
• Funkcja obecności (occupancy): sterowanie wg zajętości pomieszczenia dla oszczędności energii
• Konfiguracja DIP i certyfikat BTL: szybkie uruchomienie i potwierdzona zgodność z BACnet

Do czego warto zastosować interfejs INBACSAM001R100?

Interfejs sprawdzi się wszędzie tam, gdzie klimatyzacja Samsung NASA ma być sterowana i monitorowana z systemu BACnet MS/TP:

• integracja klimatyzacji komercyjnej Samsung (NASA) z systemem zarządzania budynkiem opartym na BACnet
• zdalne sterowanie i monitoring jednostek z systemu SCADA lub BMS z obsługą BACnet
• nadzór nad błędami, stanem filtra i czasem pracy na potrzeby serwisu i utrzymania
• biurowce, hotele i obiekty komercyjne z klimatyzacją Samsung spiętą w system automatyki

Interfejs montuje się na szynie DIN, naściennie lub wewnątrz jednostki wewnętrznej (w wybranych modelach); nie montować w centralach wentylacyjnych ani w kanałach.

Dobierz interfejs do swojej instalacji

Ta wersja obsługuje jednostki Samsung NASA i komunikuje się z systemem wyłącznie po BACnet MS/TP (EIA-485). Do jednego interfejsu można podłączyć więcej jednostek wewnętrznych, ale będą sterowane jak jedna (bez indywidualnego sterowania). Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu Intesis HVAC Compatibility Tool przed zakupem. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta interfejsów Intesis znajduje się w naszym katalogu.
