Interfejs KNX do klimatyzacji Daikin VRV i Sky Air – 1 jednostka, 4 wejścia binarne

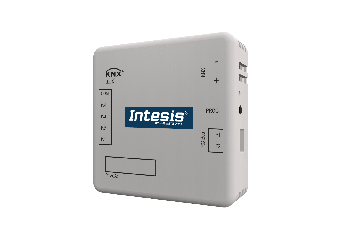

Intesis INKNXDAI001R100 – interfejs Daikin VRV i Sky Air z wejściami binarnymi do integracji z instalacją KNX

INKNXDAI001R100 to interfejs komunikacyjny Intesis (HMS Networks), który łączy systemy klimatyzacji Daikin VRV i Sky Air z instalacją automatyki KNX. Dzięki niemu Twoja instalacja KNX steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem KNX. Interfejs podłącza się do magistrali pilota P1/P2 (łączącej jednostkę wewnętrzną z pilotem przewodowym) i udostępnia funkcje jednostki jako obiekty komunikacyjne KNX. Klimatyzację można obsługiwać jednocześnie z oryginalnego pilota i z instalacji KNX.

W odróżnieniu od podstawowej wersji, ten model ma dodatkowo 4 bezpotencjałowe wejścia binarne, do których podłączysz zewnętrzne urządzenia (np. kontaktrony okienne lub czujki obecności) i wykorzystasz je do uruchamiania funkcji oszczędzania energii. Połączenie obu sieci konfiguruje się w standardowym narzędziu ETS z użyciem bazy produktów do pobrania; w ETS ustawia się też rolę urządzenia na magistrali P1/P2 (master lub slave), co jest istotne, gdy w instalacji jest pilot Daikin BRC lub pilot IR. Interfejs jest zasilany z magistrali KNX (oraz z magistrali P1-P2 jednostki), obsługuje tryby specjalne (Power, Economy, dogrzewanie, dochładzanie), funkcję Sleep, do 5 scen oraz sterowanie wg temperatury z jednostki lub z termostatu KNX.

Najważniejsze funkcje interfejsu

• Certyfikat KNX: pełna współpraca z dowolnym urządzeniem KNX na rynku
• 4 wejścia binarne: bezpotencjałowe, do integracji kontaktronów okiennych, czujek obecności itp.
• Systemy Daikin VRV i Sky Air: podłączenie do magistrali pilota P1/P2, konfiguracja master/slave
• Konfiguracja w ETS: standardowe narzędzie KNX, baza produktów do pobrania
• Pełny zestaw obiektów DPT: obiekty sterujące i statusowe (bit, bajt, znaki), zgodność z termostatami KNX
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora, temperatura zadana, kierunek nawiewu
• Tryby specjalne: Power, Economy, dogrzewanie (additional heating), dochładzanie (additional cooling), Sleep
• Funkcje oszczędzania energii: timeout, otwarte okno (open window), obecność (occupancy)
• Sceny i sterowanie temperaturą: do 5 scen; sterowanie wg temperatury z jednostki lub z termostatu KNX

Do czego warto zastosować interfejs INKNXDAI001R100?

Interfejs sprawdzi się wszędzie tam, gdzie klimatyzacja Daikin VRV lub Sky Air ma być sterowana i monitorowana z instalacji KNX, a dodatkowo chcesz wykorzystać wejścia binarne:

• integracja klimatyzacji komercyjnej Daikin (VRV, Sky Air) z instalacją automatyki budynkowej KNX
• podłączenie kontaktronów okiennych lub czujek obecności do funkcji oszczędzania energii
• sterowanie klimatyzatorem z termostatów i paneli KNX, z użyciem czujnika temperatury termostatu
• biurowce, hotele i obiekty komercyjne z klimatyzacją Daikin spiętą w instalację KNX

Kompaktowa obudowa pozwala na szybki montaż, także wewnątrz jednostki klimatyzacji.

Dobierz interfejs do swojej instalacji

Ta wersja obsługuje jednostki Daikin VRV i Sky Air i integruje je z instalacją KNX przez magistralę P1/P2, z dodatkowymi 4 wejściami binarnymi. Jeśli nie potrzebujesz wejść binarnych, dostępny jest prostszy wariant INKNXDAI001R000. Jeśli integrujesz domowe jednostki Daikin (RAC), wybierz model INKNXDAI001I100 (również z wejściami binarnymi). Jeśli zamiast KNX potrzebujesz Modbus RTU lub BACnet, wybierz odpowiedni model Daikin dla tych protokołów. Zwróć uwagę na konfigurację master/slave na magistrali P1/P2, szczególnie gdy w instalacji jest pilot Daikin. Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu Intesis HVAC Compatibility Tool przed zakupem. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta interfejsów Intesis znajduje się w naszym katalogu.
