Interfejs KNX do klimatyzacji Fujitsu RAC i VRF – 1 jednostka, złącze CN, 4 wejścia binarne

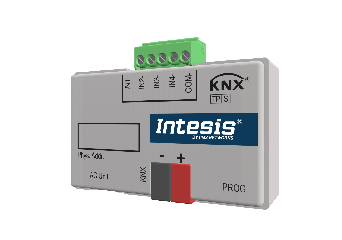

Intesis INKNXFGL001I000 – interfejs Fujitsu RAC i VRF z wejściami binarnymi do integracji z instalacją KNX

INKNXFGL001I000 to interfejs komunikacyjny Intesis (HMS Networks), który łączy systemy klimatyzacji Fujitsu RAC i VRF z instalacją automatyki KNX. Dzięki niemu Twoja instalacja KNX steruje pracą klimatyzacji i monitoruje jej stan tak, jakby jednostka była natywnym urządzeniem KNX. Interfejs podłącza się bezpośrednio do płyty sterującej jednostki wewnętrznej przez złącze CN (CN65/CN12/CN6/CN75, 4-pinowe) dostarczonym kablem 1,5 m i udostępnia funkcje jednostki jako obiekty komunikacyjne KNX. Klimatyzację można obsługiwać jednocześnie z oryginalnego pilota i z instalacji KNX.

Model ma dodatkowo 4 bezpotencjałowe wejścia binarne, do których podłączysz zewnętrzne urządzenia (np. kontaktrony okienne lub czujki obecności) i wykorzystasz je do uruchamiania funkcji oszczędzania energii. Połączenie obu sieci konfiguruje się w standardowym narzędziu ETS z użyciem bazy produktów do pobrania, a firmware aktualizujesz narzędziem Intesis KNX Update Tool. Interfejs jest zasilany bezpośrednio z magistrali KNX, więc nie potrzebuje osobnego zasilacza. Udostępnia zaawansowane funkcje AC (Power, Eco, Sleep, dogrzewanie i dochładzanie), obsługuje do 5 scen, umożliwia zmianę limitów temperatury zadanej w czasie rzeczywistym oraz blokadę pilota, a klimatyzatorem można sterować wg temperatury z jednostki lub z termostatu KNX.

Najważniejsze funkcje interfejsu

• Certyfikat KNX: pełna współpraca z dowolnym urządzeniem KNX na rynku
• 4 wejścia binarne: bezpotencjałowe, do integracji kontaktronów okiennych, czujek obecności itp.
• Systemy Fujitsu RAC i VRF: podłączenie do złącza CN na płycie jednostki
• Konfiguracja w ETS: standardowe narzędzie KNX, baza produktów do pobrania; aktualizacje przez Intesis KNX Update Tool
• Pełny zestaw obiektów DPT: obiekty sterujące i statusowe (bit, bajt), zgodność z termostatami KNX
• Pełne sterowanie AC: on/off, tryb pracy, prędkość wentylatora, temperatura zadana, kierunek nawiewu
• Zaawansowane funkcje AC: Power, Eco, Sleep, dogrzewanie (additional heating), dochładzanie (additional cooling)
• Funkcje oszczędzania energii: timeout, otwarte okno (open window), obecność (occupancy)
• Sceny, limity i blokada: do 5 scen, zmiana limitów setpointu w czasie rzeczywistym, blokada pilota

Do czego warto zastosować interfejs INKNXFGL001I000?

Interfejs sprawdzi się wszędzie tam, gdzie klimatyzacja Fujitsu RAC lub VRF ma być sterowana i monitorowana z instalacji KNX, a dodatkowo chcesz wykorzystać wejścia binarne:

• integracja klimatyzacji Fujitsu (RAC, VRF) z instalacją automatyki budynkowej KNX
• podłączenie kontaktronów okiennych lub czujek obecności do funkcji oszczędzania energii
• sterowanie klimatyzatorem z termostatów i paneli KNX, z użyciem czujnika temperatury termostatu
• mieszkania, biura, hotele i obiekty komercyjne z klimatyzacją Fujitsu spiętą w instalację KNX

Kompaktowa obudowa pozwala na szybki montaż, także wewnątrz jednostki klimatyzacji.

Dobierz interfejs do swojej instalacji

Ta wersja obsługuje jedną jednostkę klimatyzacji Fujitsu (RAC lub VRF) i integruje ją z instalacją KNX przez złącze CN, z dodatkowymi 4 wejściami binarnymi. Jeśli potrzebujesz podłączenia do magistrali pilota zamiast do złącza CN, wybierz wariant INKNXFGL001R000. Jeśli zamiast KNX potrzebujesz Modbus RTU lub BACnet, wybierz odpowiedni model Fujitsu dla tych protokołów. Upewnij się, że złącze CN w Twojej jednostce jest 4-pinowe, i nie modyfikuj długości dostarczonego kabla. Sprawdź kompatybilność swojego modelu klimatyzacji w narzędziu Intesis HVAC Compatibility Tool przed zakupem. Masz wątpliwości, która wersja będzie odpowiednia? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta interfejsów Intesis znajduje się w naszym katalogu.
