Interfejs KNX Secure do dowolnej klimatyzacji na podczerwień (IR) – 1 jednostka

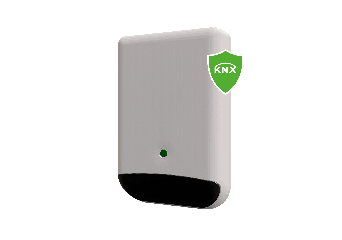

Intesis INKNXUNI001I200 – uniwersalny interfejs IR do integracji klimatyzacji z KNX Secure

Jeśli w projekcie masz klimatyzator, który producent przewidział wyłącznie do sterowania pilotem, INKNXUNI001I200 pozwala Ci włączyć go do instalacji KNX bez wymiany jednostki i bez dedykowanego modułu producenta klimatyzacji. Urządzenie komunikuje się z klimatyzatorem w podczerwieni, więc nie musisz otwierać jednostki wewnętrznej ani szukać wolnego złącza na płycie sterującej. Zasilanie pobiera z magistrali KNX (29 VDC), a jedno urządzenie obsługuje jedną jednostkę wewnętrzną.

Interfejs pracuje dwukierunkowo: wysyła komendy z KNX w postaci ramek podczerwieni, a jednocześnie odczytuje sygnały wysyłane przez oryginalny pilot, dzięki czemu system widzi rzeczywisty stan klimatyzatora także wtedy, gdy użytkownik zmienił nastawy lokalnie. To pierwszy uniwersalny interfejs IR z certyfikacją KNX Data Secure, więc możesz go zastosować w projektach wymagających szyfrowanej komunikacji, a także w instalacjach KNX bez zabezpieczeń. Do tego dochodzi wbudowany czujnik temperatury i wilgotności, dwa wejścia binarne oraz pełny zestaw obiektów DPT pozwalający współpracować z dowolnym termostatem KNX dostępnym na rynku.

Najważniejsze funkcje interfejsu INKNXUNI001I200

• Sterowanie w podczerwieni: obsługa dowolnej jednostki klimatyzacji wyposażonej w port podczerwieni, niezależnie od marki, bez ingerencji w elektronikę urządzenia.
• Praca dwukierunkowa: interfejs nie tylko wysyła komendy, ale też odczytuje sygnały oryginalnego pilota i raportuje stan jednostki do KNX.
• KNX Data Secure: szyfrowana komunikacja na magistrali, zgodna z wymaganiami projektów podnoszących poziom cyberbezpieczeństwa; urządzenie działa również w instalacjach KNX bez zabezpieczeń.
• Wbudowane czujniki: pomiar temperatury i wilgotności w pomieszczeniu udostępniany do systemu KNX, bez montowania osobnego czujnika pomieszczeniowego.
• Dwa wejścia binarne: podłączysz czujnik obecności, kontaktron okienny lub inne wejście cyfrowe i wykorzystasz je do ograniczenia strat energii przez klimatyzację.
• Gotowe tryby pracy: predefiniowane profile komfortowe i energooszczędne upraszczają automatyzację bez budowania złożonej logiki w wizualizacji.
• Zgodność z termostatami KNX: pełny zestaw wymaganych obiektów DPT pozwala sterować klimatyzatorem z dowolnego termostatu KNX obecnego na rynku.
• Konfiguracja w ETS: parametryzacja przez ETS z dedykowaną aplikacją DCA (INTESIS KNX/UNIVERSAL Configuration Tool), a kod pilota dobierzesz funkcją Autolearn z oryginalnego nadajnika albo wskażesz ręcznie z listy.

Do czego warto zastosować interfejs IR INKNXUNI001I200?

Urządzenie sprawdza się wszędzie tam, gdzie klimatyzacja jest już zamontowana i nie ma dla niej dedykowanego modułu magistralowego, a system automatyki ma obejmować także chłodzenie i grzanie z pompy ciepła powietrze-powietrze.

• Modernizacja instalacji KNX w biurach, gdzie split lub multisplit obsługiwany jest wyłącznie pilotem, a klimat ma być sterowany z termostatu KNX i harmonogramu.
• Hotele i obiekty krótkiego najmu: powiązanie pracy klimatyzatora z czujnikiem obecności oraz kontaktronem okiennym podłączonym do wejść binarnych.
• Projekty mieszkalne, w których inwestor chce zachować sterowanie pilotem, a jednocześnie mieć klimatyzację w wizualizacji i scenach KNX.
• Instalacje wymagające szyfrowanej komunikacji KNX Data Secure na wszystkich podsystemach, łącznie z HVAC.

Przy montażu pamiętaj, że transmisja odbywa się w podczerwieni, więc lokalizacja urządzenia względem jednostki wewnętrznej decyduje o niezawodności sterowania. Producent przewiduje montaż wewnątrz budynku, w miejscu o ograniczonym dostępie, bez bezpośredniego nasłonecznienia, kontaktu z wodą, wysokiej wilgotności i zapylenia. W zestawie znajdziesz bramę oraz instrukcję instalacji; kabel USB typu C, przydatny przy konfiguracji, trzeba dokupić osobno.

Dobierz interfejs do swojej instalacji

INKNXUNI001I200 zastępuje wcześniejszy model INKNXUNI001I000 i jest właściwym wyborem, gdy potrzebujesz sterowania po podczerwieni oraz KNX Data Secure. Jeśli Twoja instalacja nie jest oparta na KNX, ten sam sposób podłączenia po IR oferują INWMPUNI001I000 oraz INWFIUNI001I000 dla integracji przez sieć IP i Wi-Fi, a IN485UNI001I100 dla systemów pracujących na magistrali EIA-485. Gdy klimatyzator ma dedykowane złącze serwisowe lub magistralę pilota, zwykle lepszym rozwiązaniem jest interfejs przypisany do marki, na przykład INKNXMIT001I200 dla Mitsubishi Electric, INKNXDAI001I100 dla Daikin czy INKNXFGL001I000 dla Fujitsu, ponieważ komunikacja przewodowa daje pełniejszy zestaw danych diagnostycznych niż podczerwień. Zgodność konkretnego modelu jednostki wewnętrznej sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem klimatyzatora i topologią KNX, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
