Interfejs Modbus RTU do klimatyzacji Daikin Domestic – 1 jednostka

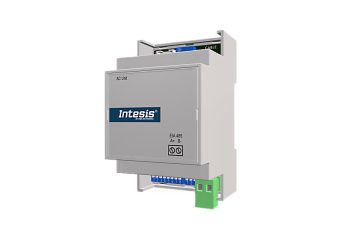

Intesis INMBSDAI001I000 – interfejs klimatyzacji Daikin do integracji z Modbus RTU

INMBSDAI001I000 łączy klimatyzator Daikin z linii domowej z systemem nadrzędnym pracującym na Modbus RTU. Podłączenie jest szybkie: otwierasz pokrywę jednostki wewnętrznej, wpinasz dołączony kabel w gniazdo S21 na płycie sterującej, a drugi koniec w interfejs. Od strony instalacji podłączasz dwużyłową magistralę EIA-485. Zasilanie interfejs pobiera z jednostki klimatyzacji, więc nie musisz przewidywać osobnego zasilacza ani obwodu.

Interfejs pracuje jako serwer Modbus RTU i udostępnia komplet rejestrów sterujących oraz statusowych: włączenie, tryb pracy, sześć poziomów prędkości wentylatora, położenie żaluzji w obu osiach, temperaturę zadana z zakresami zależnymi od trybu oraz poziom nawilżania. Dostajesz również status alarmu i kod błędu zgodny z tabela Daikin, co skraca diagnostykę. Mechanizm Virtual Temperaturę pozwala podać jednostce temperaturę z czujnika zewnętrznego po stronie Modbus, czego jednostka Daikin sama nie obsługuje. Ważne: nie skracaj ani nie przedłużaj kabla dołączonego do interfejsu, bo wpływa to na poprawność komunikacji.

Najważniejsze funkcje interfejsu INMBSDAI001I000

• Podłączenie do złącza S21: kabel z konektorami w zestawie, montaż wewnątrz jednostki wewnętrznej lub obok niej
• Serwer Modbus RTU: komunikacja 8N2 lub 8N1, prędkości od 2400 do 115200 bps, domyślnie 9600 bps
• Pełny zakres sterowania: tryby auto, grzanie, osuszanie, wentylacja i chłodzenie, sześć ustawień wentylatora, żaluzje góra-dół i lewo-prawo, nawilżanie w pięciu poziomach
• Zakresy temperatury zadanej: chłodzenie 18-32 °C, grzanie 16-30 °C, tryb auto 18-30 °C, wartości także w decystopniach lub Fahrenheitach
• Funkcja otwartego okna: kontaktron uruchamia odliczanie do wyłączenia klimatyzatora, zakres 0-30 minut, ustawienie fabryczne 30 minut
• Licznik godzin pracy: zliczanie czasu pracy jednostki 0-65535 godzin, wartość zapisywana w pamięci nieulotnej
• Blokada pilota: możliwość zablokowania lokalnego pilota Daikin z poziomu systemu nadrzędnego
• Terminacja magistrali na płycie: rezystor 120 Ω załączany przełącznikiem SW4

Do czego warto zastosować interfejs INMBSDAI001I000?

Urządzenie sprawdza się tam, gdzie zamontowany jest split Daikin z linii domowej, a instalacja nadzoru pracuje na Modbus RTU.

• Małe biura i lokale usługowe z jednym lub kilkoma splitami Daikin i sterownikiem PLC
• Serwerownie i pomieszczenia techniczne, gdzie trzeba monitorować pracę i alarmy klimatyzatora
• Apartamenty na wynajem krótkoterminowy, gdzie klimatyzacja ma reagować na otwarcie okna
• Modernizacje instalacji BMS obejmujące istniejące jednostki Daikin bez ich wymiany

Interfejs można zamontować na szynie DIN, na ścianie, a w części modeli także wewnątrz jednostki wewnętrznej. Zachowaj instrukcje bezpieczeństwa producenta klimatyzacji i pamiętaj, ze do rozpoczęcia komunikacji jednostka musi być zasilona.

Dobierz interfejs do swojej instalacji

INMBSDAI001I000 (poprzednie oznaczenie DK-AC-MBS-1) jest przeznaczony do linii domowej i podłączenia do złącza S21. Jeśli masz system VRV lub Sky Air z magistrala pilota P1P2, wybierz INMBSDAI001R000. Gdy system nadrzędny pracuje na KNX, odpowiednikiem jest INKNXDAI001I000, a przy integracji z BACnet MS/TP lub Modbus RTU w nowszej generacji urządzeń IN485DAI001I000. Do integracji przez sieć IP i Wi-Fi służy INWMPDAI001I000. Zgodność konkretnego modelu jednostki sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem klimatyzatora, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
