Interfejs Modbus RTU do klimatyzacji Hisense VRF – 1 jednostka

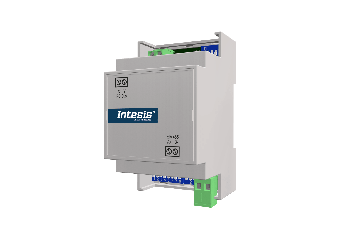

Intesis INMBSHIS001R000 – interfejs klimatyzacji Hisense do integracji z Modbus RTU

INMBSHIS001R000 łączy jednostkę Hisense VRF z systemem nadrzędnym pracującym na Modbus RTU. Brama podłącza się bezpośrednio do jednostki wewnętrznej i pobiera z niej zasilanie, więc instalacja sprowadza się do podłączenia dwóch magistrali i ustawienia przełączników. Pilot przewodowy producenta może pozostać w instalacji i pracować równolegle z systemem nadrzędnym.

Od strony instalacji urządzenie działa jako serwer Modbus RTU i udostępnia rejestry sterujące oraz statusowe: włączenie, tryb pracy, prędkość wentylatora, położenie żaluzji i temperaturę zadana. Dostajesz również status alarmu, kod błędu i licznik godzin pracy, co ułatwia planowanie serwisu filtrów i szybszą reakcję na awarie. Konfiguracje wykonujesz przełącznikami DIP albo zdalnie po Modbus, bez żadnego oprogramowania narzędziowego.

Najważniejsze funkcje interfejsu INMBSHIS001R000

• Bezpośrednie podłączenie do jednostki: stabilna komunikacja i dostęp do zmiennych wewnętrznych jednostki wewnętrznej
• Serwer Modbus RTU: komunikacja 8N2 lub 8N1, prędkości od 2400 do 115200 bps, domyślnie 9600 bps
• Zasilanie z jednostki AC: brak zewnętrznego zasilacza upraszcza projekt i skraca czas montażu
• Konfiguracja bez komputera: adres Modbus, prędkość, jednostki temperatury i terminacja ustawiane przełącznikami DIP; te same parametry dostępne po Modbus RTU
• Funkcja otwartego okna: kontaktron okienny uruchamia odliczanie do wyłączenia klimatyzatora
• Licznik godzin pracy: dane o czasie pracy wykorzystywane do planowania przeglądów
• Praca równoległa z pilotem: sterowanie z systemu nadrzędnego i z pilota przewodowego działa jednocześnie
• Terminacja magistrali na płycie: rezystor 120 Ω załączany przełącznikiem SW4

Do czego warto zastosować interfejs INMBSHIS001R000?

Interfejs stosuje się tam, gdzie jednostki Hisense VRF mają być nadzorowane z systemu opartego na Modbus RTU.

• Budynki biurowe z systemem BMS obejmującym klimatyzację VRF
• Obiekty handlowe i usługowe z centralnym harmonogramem pracy klimatyzacji
• Instalacje przemysłowe ze sterownikiem PLC lub systemem SCADA jako urządzeniem nadrzędnym
• Modernizacje nadzoru obejmujące istniejące jednostki Hisense

Bramę montujesz na szynie DIN (uchwyt w zestawie), na ścianie, a w części modeli także wewnątrz jednostki wewnętrznej. Producent zaleca montaż w obudowie lub szafce; przy montażu poza obudowa należy zachować środki ostrożności przeciw wyładowaniom elektrostatycznym.

Dobierz interfejs do swojej instalacji

INMBSHIS001R000 (poprzednie oznaczenie HS-RC-MBS-1) obsługuje jedna jednostkę wewnętrzna. Jeśli chcesz objąć nadzorem całą instalację VRF, sięgnij po INMBSHIS016O000 (16 jednostek) lub INMBSHIS064O000 (64 jednostki), które pracują jako serwer Modbus RTU i TCP. Gdy system nadrzędny pracuje na KNX, odpowiednikiem jest INKNXHIS001R000. Zgodność konkretnego modelu jednostki sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem jednostki, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
